ایس ایم ڈی نامیاتی کوندکٹو پولیمر الیکٹرویلیٹک کیپسیٹرز ▏105 ℃ ▏ ▏Cayb

خصوصیات
•105°C, 2000 گھنٹوں.
الٹرا لو ESR, solid capacitorsof SMD type
RoHS تعمیل

Datasheet-For-SMD-Organic-Conductive-Polymer-Electrolytic-Capacitors-▏105℃-▏CAYB.pdf (3681 ڈاؤن لوڈ )

وضاحتیں

اشیا	کارکردگی
آپریٹنگ درجہ حرارت کی حد	-55C ~ +105°C
اہلیت رواداری	+20% (120Hz پر, 20° C)
رساو موجودہ (at 20 c)	Leakage current is not more than 0.2 سی وی (.a, کے بعد 2 منٹ) جہاں, C=rated capacitance in f. v = ریٹیڈ ڈی سی ورکنگ وولٹیج میں.
کھپت کا عنصر (Tan ä 120Hz پر, 20° C)	طول و عرض دیکھیں & قابل اجازت لہر کرنٹ
ESR (100K ~ 300K ہرٹز پر, 20° C)	طول و عرض دیکھیں & قابل اجازت لہر کرنٹ
لوڈ لائف ٹیسٹ	ٹیسٹ وقت 2,000 بجے اہلیت کی تبدیلی کے اندر +20% ابتدائی قدر کی کھپت کے عنصر سے کم 150% مخصوص قدر کی ESR سے کم 150% مخصوص ویلیو کا رساو کرنٹ مخصوص قدر کے اندر * مندرجہ بالا تصریحات اس وقت مطمئن ہوں گی جب کیپسیٹرز 20°C پر بحال ہو جائیں گے 2,000 105 ° C پر گھنٹے.
نمی مزاحمت	Store at 60°C, 90 to 95% R.H. ٹیسٹ کا وقت: 1,000 بجے, دیگر اشیاء وہی ہیں جو لوڈ لائف ٹیسٹ کے لیے ہیں۔. ٹیسٹ وقت 1,000 بجے اہلیت کی تبدیلی کے اندر +20% ابتدائی قدر کی کھپت کے عنصر سے کم 150% مخصوص ویلیو کا رساو کرنٹ مخصوص قدر کے اندر * وولٹیج کے علاج کے بعد رساو کرنٹ کا ٹیسٹ کیا جانا چاہیے۔.
معیارات	جیس سی 5101-1

طول و عرض & جائز لہر موجودہ

W.V. (وی)	اہلیت (مf)	سائز ڈی ایکس ایل(ملی میٹر)	ٹین (120ہرٹج, 20°c)	L.C.. (مaم )	E.S.R. (m¿•/at 100K ~ 300K Hz, 20°C MAX)	R.C کی درجہ بندی. (mA/rms 100KHz پر, 105°c)
2.5وی (0ای)	220	6.3 x 6	0.12	110	25	2,500
	560	8 x 7	0.12	280	23	3,100
	680	8 x 12	0.18	340	12	4,770
	1,000	10 x 8	0.12	500	19	4,240
	1,200	10 x 10	0.18	750	13	5,200
	1,500	10 x 13	0.18	500	10	5,500
4وی (0جی)	150	6.3 x 6	0.12	120	26	2,450
	220	8 x 7	0.12	176	25	3,020
	330	8 x 7	0.12	264	25	3,020
	470	10 x 8	0.12	376	20	4,130
	560	8 x 12	0.18	448	12	4,770
	680	10 x 8	0.12	544	20	4,130
	820	10 x 10	0.18	656	13	5,200
	1,200	10 x 13	0.18	960	10	5,500
6.3وی (0جے)	82	6.3 x 6	0.12	103	27	2,400
	100	6.3 x 6	0.12	126	27	2,400
	120	6.3 x 7	0.12	151	30	2,010
	150	6.3 x 7	0.12	189	30	2,250
	150	8 x 7	0.12	189	25	3,020
	220	6.3 x 7	0.12	277	45	2,320
	220	8 x 7	0.12	277	25	3,020
	330	10 x 8	0.12	416	20	4,130
	470	8 x 12	0.15	592	12	4,770
	470	10 x 8	0.12	592	20	4,130
	560	10 x 10	0.15	706	16	4,700
	820	10 x 13	0.15	1,033	10	5,500

طول و عرض & PERMISSIBLE RIPPLE CURRENT Cont’d

W.V. (وی)	اہلیت (µf)	سائز ڈی ایکس ایل(ملی میٹر)	ٹین (120ہرٹج, 20°c)	L.C.. (ممa)	E.S.R. (m¿•/at 100K ~ 300K Hz, 20°C MAX)	R.C کی درجہ بندی. (mA/rms 100KHz پر, 105°c)
10وی (1a)	56	6.3 x 6	0.10	112	31	2,250
	150	8 x 7	0.10	300	27	2,800
	330	10 x 8	0.10	660	24	3,770
	330	8 x 12	0.15	660	14	4,420
	470	10 x 10	0.15	940	18	4,400
	560	10 x 13	0.15	1,120	12	5,300
16وی (1c)	47	6.3 x 6	0.10	150	50	1,650
	82	8 x 7	0.10	262	30	2,700
	180	8 x 12	0.15	576	16	4,360
	180	10 x 8	0.10	576	26	3,430
	220	10 x 10	0.15	704	20	4,200
	330	10 x 13	0.15	1,056	14	5,050
20وی (1ڈی)	22	6.3 x 6	0.10	88	50	1,650
	47	8 x 7	0.10	188	45	2,000
	82	10 x 8	0.10	328	40	2,500
	100	8 x 12	0.15	400	24	3,320
	100	10 x 10	0.15	400	25	3,700
	150	10 x 13	0.15	608	20	4,320
25وی (1ای)	7	6.3 x 6	0.10	170	80	1,200
	33	8 x 12	0.12	413	30	2,980
	56	10 x 13	0.12	700	28	3,800

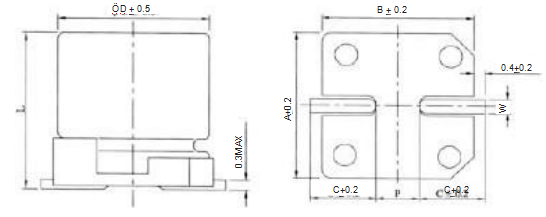

پیڈ وقفہ کاری اور قطر

ÖD	l	a	بی	c	ڈبلیو	P+0.2
6.3	6.0 + 0.2	6.6	6.6	2.7	0.5 to 0.8	2.0
6.3	7.0 + 0.2	6.6	6.6	2.7	0.5 to 0.8	2.0
8	7.0 + 0.2	8.4	8.4	3.0	0.7 to 1.1	2.3
8	11.8 + 0.5	8.4	8.4	3.0	0.7 to 1.1	3.1
10	8.0 + 0.2	10.4	10.4	3.3	0.7 to 1.1	4.7
10	10.0 + 0.5	10.4	10.4	3.3	0.7 to 1.1	4.7
10	12.7 + 0.5	10.4	10.4	3.3	0.7 to 1.1	4.7

خصوصیات

◆ 105 ° C,2000 گھنٹوں کی یقین دہانی.
◆ انتہائی کم ESR,solid capacitorsof SMD type
◆ ROHS تعمیل
