محوری لیڈز ملٹی لیئر سیرامک کیپسیٹر | سی سی سی اے
خصوصیات
conf لعنت کا لیپت, چھوٹے سائز, 0.3پی ایف – 2.2uf
capacypacitance کی وسیع رینج, رواداری, ٹی سی, اور وولٹیج
◆ C0G (NP0), x7r, Z5U اور Y5V درجہ حرارت کے گتانک
stock اسٹاک سے دستیاب مقبول اقدار
وضاحتیں
| جنپی
قسم |
WVDC1 |
اہلیت کی حد |
l (جسم کی لمبائی, زیادہ سے زیادہ) |
ڈی (جسمانی قطر, زیادہ سے زیادہ) |
ڈی (اس کی رہنمائی کرو) |
||
| C0G (این پی او) | x7r | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000پی ایف
0.3 – 1000پی ایف 0.5 – 820پی ایف |
100پی ایف – 0.15uf
100پی ایف- 0.10uf 100پی ایف- 0.01uf |
1000پی ایف – 1.0uf
1000پی ایف – 0.47uf 1000پی ایف- 0.068uf |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
سی سی سی اے 10 |
25
50 100 |
0.5 – 2700پی ایف
0.5 – 2200پی ایف 0.5 – 1000پی ایف |
100پی ایف – 0.22uf
100پی ایف- 0.10uf 100پی ایف- 0.033uf |
1000پی ایف – 1.2uf
1000پی ایف – 1.0uf 1000پی ایف- 0.10uf |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
سی سی سی اے 12 |
25
50 100 |
0.5 – 5600پی ایف
0.5 – 4700پی ایف 0.5 – 3300پی ایف |
100پی ایف – 1.0uf
100پی ایف- 0.47uf 100پی ایف- 0.10uf |
1000پی ایف – 2.2uf
1000پی ایف – 1.0uf 1000پی ایف- 0.10uf |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
ڈائیلیٹرک خصوصیات (عام)
| آئٹم | کوگ (این پی او) | x7r | y5v (زیڈ 5 یو) 2 |
| ٹوپی. حد, E12 اقدار | 0.3 پی ایف- 5,600 پی ایف | 100 پی ایف – 1uf | 1,000 پی ایف – 2.2uf |
| اہلیت رواداری | <10پی ایف: ± .1pf, .25پی ایف, .5پی ایف (std)
10پی ایف: ± 1 ٪, ± 2 ٪, ± 5 ٪(std),± 10 ٪ |
± 5 ٪, ± 10 ٪ (std),
± 20 ٪ |
± 20 ٪ (std), +80/- 20% |
| آپریٹنگ درجہ حرارت کی حد | -55° C سے +125 ° C | -55° C سے +125 ° C | -30° C سے +85 ° C |
| درجہ حرارت کی خصوصیات | 0 ± 30ppm/° C 3 | op 15 ٪ زیادہ سے زیادہ op.temp رینج پر | +22%/-82%(+22%/-56%)
زیادہ سے زیادہ آپریٹنگ ٹیمپ رینج |
| عمر بڑھنے (ٹوپی کا نقصان/دہائی گھنٹہ) | نہ ہونے کے برابر | 2% | 7% |
| وولٹیج کوف ( C@ میکس وی) | نہ ہونے کے برابر | -50% سے+10 ٪ ٹائپ کریں | -80% سے+20 ٪ ٹائپ کریں |
| کھپت کا عنصر (1KHz) | 0.15% (+25° C & +125° C)
1.0vrms, 1اقدار کے لئے میگاہرٹز<1000پی ایف |
2.5% زیادہ سے زیادہ, 1vrms | 4.0% زیادہ سے زیادہ. 0.5 vrms |
| موصلیت کے خلاف مزاحمت 25 ° C
(مل- STD-202-method-302) |
100جی یا 1000m -uf
جو بھی کم ہے |
100جی یا 1000m -uf
جو بھی کم ہے |
10جی یا 1000m -uf
جو بھی کم ہے |
| dieilercric طاقت | 2.5ایکس ریٹیڈ وی ڈی سی | 2.5ایکس ریٹیڈ وی ڈی سی | 2.5ایکس ریٹیڈ وی ڈی سی |
| زندگی کا امتحان (1000 گھنٹے) | 2ایکس ریٹیڈ وولٹیج @+125 ° C.
c<3% یا 0.25pf وگ |
2ایکس ریٹیڈ وولٹیج +125 ° C پر
c<20% |
1.5x rated voltage at +85°C
c<30% |
تعارف
High-density multi-layer construction enabling an expanded
range of values. Bodies are insulated with a proprietary
flame retardant epoxy coating for superior environmental
protection and dielectric strength. غیر معیاری اقدار,
وولٹیج کی درجہ بندی میں اضافہ, کسٹم مارکنگ, فوجی اسکریننگ,

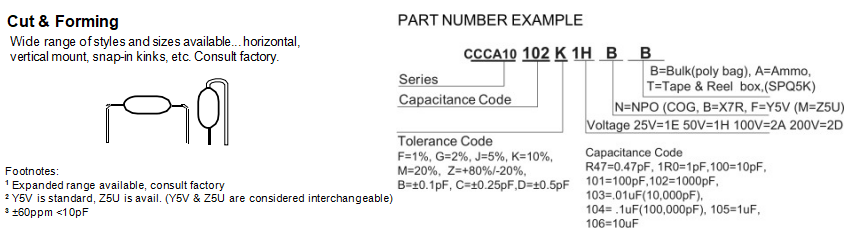

کٹ & تشکیل شدہ لیڈز, وغیرہ۔, دستیاب ہیں. Matched sets and
networks also available.
