کم ESR الیکٹرویلیٹک کیپسیٹرز ▏6.3 ~ 100V ▏2،000 ~ 5،000hrs ▏caaa

خصوصیات
105℃, 2000 ~ 5000 گھنٹوں کی یقین دہانی
کم ESR, بجلی کی فراہمی کو تبدیل کرنے کے لئے موزوں ہے۔
بڑے جائز لہر کے ساتھ چھوٹا سائز
160 ~ 450V گٹیوں کے لئے بھی موزوں ہے۔

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3420 ڈاؤن لوڈ )

وضاحتیں

آئٹم	کارکردگی
آپریٹنگ درجہ حرارت	6.3 ~ 100V							160 ~ 450V
	-55° C ~ +105 ° C.							-40° C ~ +105 ° C.
اہلیت رواداری	± 20% (120ہرٹج, 20° C)
رساو موجودہ (20 ° C پر)	ریٹیڈ وولٹیج	<100وی			>100وی
	وقت	کے بعد 2 منٹ			کے بعد 5 منٹ
	رساو کرنٹ	I = 0.01CV یا 3 ( a)			سی وی<1000			سی وی>1000
		جو بھی زیادہ ہے			I=0.03CV+15(ایم اے )			I=0.02CV+25(ایم اے )
	جہاں, C = μF میں درجہ بندی کی گنجائش. v = ریٹیڈ ڈی سی ورکنگ وولٹیج میں.
ڈسیپٹن فیکٹر ٹین ڈی پر 120 ہرٹج, 20° C	ریٹیڈ وولٹیج	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	ٹین ڈی (زیادہ سے زیادہ)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	جب گنجائش سے زیادہ ہو جائے۔ 1000 ایم ایف 0.02 ہر ایک کو شامل کیا جائے گا۔ 1000 ایم ایف.
کم درجہ حرارت	رکاوٹ کا تناسب نیچے دیئے گئے جدول میں دی گئی اقدار سے تجاوز نہیں کرے گا
خصوصیات (120Hz پر)	ریٹیڈ وولٹیج				6.3	10	16	25	35	50	63	100
	مائبادا تناسب	زیڈ(-55° C) /زیڈ(+20° C)			4	4	3	3	3	3	3	3
درجہ حرارت کی کم خصوصیات (120Hz پر)	رکاوٹ کا تناسب نیچے دی گئی جدول میں دی گئی قدروں سے زیادہ نہیں ہونا چاہیے۔
	مائبادا تناسب	ریٹیڈ وولٹیج			6.3	10	16	25	35	50	63	100
		زیڈ((-55° C)/زیڈ(+20° C)			4	4	3	3	3	3	3	3
		ریٹیڈ وولٹیج			160	200	250	350	400	450
		زیڈ(-40)/زیڈ(+200176c)			6	6	6	6	6	6
لوڈ لائف ٹیسٹ	ٹیسٹ کا وقت	2000φD =5~8mm کے لیے گھنٹے 5000φ D＞mm کے لیے گھنٹے
	اہلیت کی تبدیلی	≤ ± کے اندر 20% ابتدائی قدر کی
	کھپت کا عنصر	سے کم 200% مخصوص قدر کی.
	رساو موجودہ	مخصوص قیمت کے اندر
	مندرجہ بالا تصریح اس وقت مطمئن ہو جائے گی جب کیپسیٹرز کو ریٹیڈ وولٹیج کے لیے لاگو کرنے کے بعد 20°C پر بحال کیا جائے گا۔ 2000 گھنٹے 105 ° C. سے زیادہ 2000 گھنٹے لوڈ کی زندگی درخواست پر دستیاب ہیں.
شیلف لائف ٹیسٹ	ٹیسٹ کا وقت		1000 بجے
	اہلیت کی تبدیلی		≤ ± کے اندر 20%
	کھپت کا عنصر		سے کم 200% مخصوص قدر کی
	رساو موجودہ		مخصوص قیمت کے اندر
	مندرجہ بالا تصریح اس وقت مطمئن ہو جائے گی جب کیپسیٹرز کو ریٹیڈ وولٹیج کے لیے لاگو کرنے کے بعد 20°C پر بحال کیا جائے گا۔ 1000 بغیر وولٹیج کے 105°C پر گھنٹے.
لہر موجودہ	فریق. (ہرٹج) ٹوپی. (mF)	60(50)		120	500	1k	10k	100k
& تعدد ملٹی پیئرز	کے تحت 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 to 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 to 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 اوپر اوپر	0.80		0.90	0.95	0.98	1.00	1.00
ریپل کرنٹ & درجہ حرارت ملٹیپلائرز	درجہ حرارت (° C)	کے تحت 50		70	85	105
	ملٹیپلر	2.40		2.05	1.70	1.00
معیارات	جیس سی کی خصوصیت ڈبلیو کو مطمئن کرتا ہے 5141

حصہ نمبر مثال

سی اے اے 101 م 1ای بی کے 080 115

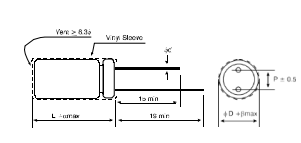

لیڈ فاصلہ

اور قطر

φd	5	6.3	8	10	13	16	18
پی	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
a	1.0			1.5
ب	0.5

طول و عرض اور قابل اجازت لہر کرنٹ

طول و عرض: ڈی × ایل(ملی میٹر) لہر موجودہ: mA/rms 100K Hz 105°C پر

وی ڈی سی آئٹم μf	6.3وی(0جے)					10وی(1a)					16وی(1c)
	φDxL	رکاوٹ (اوہ) زیادہ سے زیادہ @100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C		φDxL	رکاوٹ (اوہ) زیادہ سے زیادہ @100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C		φDxL	رکاوٹ (اوہ) زیادہ سے زیادہ @100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C
	φDxL	20° C	-10° C	120ہرٹج	100KHz	φDxL	20° C	-10° C	120ہرٹج	100KHz	φDxL	20° C	-10° C	120ہرٹج	100KHz
33											5 x 11	1.30	3.90	108	154
39											5 x 11	1.30	3.90	108	154
47						5 x 11	2.10	5.50	78	111	6.3 x 11	0.60	1.80	182	260
56						5 x 11	1.90	4.80	85	121	6.3 x 11	0.60	1.80	182	260
68						5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260
100	5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260	6.3 x 11	0.60	1.80	182	260
220	6.3 x 11	0.60	1.80	182	260	8 x 11.5	0.33	0.99	280	400	8 x 11.5	0.33	0.99	320	400
330	8 x 11.5	0.33	0.88	280	400	8 x 11.5	0.33	0.99	280	400	10 x 12.5	0.25	0.75	360	510
390	8 x 11.5	0.33	0.88	320	400	10 x 12.5	0.27	0.70	410	510	10 x 16	0.19	0.57	510	635
470	10 x 12.5	0.25	0.75	410	510	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635
560	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
680	10 x 16	0.19	0.57	510	635	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
1000	10 x 20	0.14	0.42	690	860	10 x 20	0.14	0.37	690	860	12.5 x 20	0.085	0.26	1000	1250
1200	10 x 20	0.14	0.42	775	860	10 x 25	0.12	0.30	930	1030	12.5 x 20	0.085	0.26	1125	1250
2200	12.5 x 20	0.085	0.26	1125	1250	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355
3300	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355	16 x 31.5	0.048	0.14	1830	2030
4700	16 x 25	0.060	0.18	1595	1770	16 x 31.5	0.048	0.14	1830	2030	16 x 35.5	0.044	0.13	2065	2295

وی ڈی سی آئٹم	25وی(1ای)							35وی(1وی)								50وی(1h)
وی ڈی سی آئٹم	φDxL			رکاوٹ (اوہ)زیادہ سے زیادہ @ 100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C		φDxL				رکاوٹ (اوہ)زیادہ سے زیادہ @ 100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C		φDxL			رکاوٹ (اوہ)زیادہ سے زیادہ @ 100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C
μf	φDxL			20° C	-10° C	120ہرٹج	100KHz	φDxL				20° C	-10° C	120ہرٹج	100KHz	φDxL			20° C	-10° C	120ہرٹج	100KHz
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

وی ڈی سی آئٹم	25وی(1ای)							35وی(1وی)								50وی(1h)
وی ڈی سی آئٹم	φDxL			رکاوٹ (اوہ)زیادہ سے زیادہ @ 100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C		φDxL				رکاوٹ (اوہ)زیادہ سے زیادہ @ 100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C		φDxL			رکاوٹ (اوہ)زیادہ سے زیادہ @ 100KHz		لہر موجودہ (ایم اے آر ایم ایس) @105°C
μf	φDxL			20° C	-10° C	120ہرٹج	100KHz	φDxL				20° C	-10° C	120ہرٹج	100KHz	φDxL			20° C	-10° C	120ہرٹج	100KHz
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

طول و عرض اور قابل اجازت لہر کرنٹ

طول و عرض: ڈی × ایل(ملی میٹر) لہر موجودہ: mA/rms 100K Hz 105°C پر

وی ڈی سی آئٹم μf	63وی(1جے)					100وی(2a)
	φDxL	رکاوٹ (اوہ) زیادہ سے زیادہ @ 100KHz		لہر موجودہ (m A rms) @105°C		φDxL	رکاوٹ (اوہ) زیادہ سے زیادہ @ 100KHz		لہر موجودہ (m A rms) @105°C
	φDxL	20° C	-10° C	120ہرٹج	100KHz	φDxL	20° C	-10° C	120ہرٹج	100KHz
1						5 x 11	7.00	25	36	66
2.2						5 x 11	6.00	21	40	72
3.3						5 x 11	5.00	18.0	43	78
4.7						6.3 x 11	1.20	4.20	100	180
6.8						6.3 x 11	1.20	4.20	100	180
10	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	305
22	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	308
33	8 x 11.5	0.56	2.00	170	305	10 x 12.5	0.50	1.80	210	380
39	8 x 11.5	0.56	2.00	170	305	10 x 16	0.32	1.10	350	500
47	8 x 11.5	0.56	2.00	170	305	10 x 20	0.27	0.95	435	620
56	10 x 12.5	0.50	1.80	265	380	10 x 20	0.27	0.95	435	620
68	10 x 12.5	0.50	1.80	265	380	10 x 25	0.21	0.63	530	760
100	10 x 20	0.27	0.95	600	620	13 x 20	0.16	0.56	625	890
220	12.5 x 20	0.094	0.24	570	820	16 x 25	0.090	0.32	1010	1440
330	12.5 x 25	0.073	0.21	770	1100	16 x 31.5	0.060	0.17	1255	1790
390	12.5 x 25	0.073	0.21	770	1100	16 x 35.5	0.056	0.14	1650	2065
470	16 x 25	0.060	0.18	1420	1770
560	16 x 31.5	0.048	0.14	1625	2030
680	16 x 31.5	0.048	0.14	1625	2030
1000	18 x 35.5	0.041	0.11	1790	2240

خصوصیات
◆ 105 ° C, 2000 ~ 5000 گھنٹوں کی یقین دہانی.
◆ کم ESR, بجلی کی فراہمی کو تبدیل کرنے کے لئے موزوں ہے۔.
◆ چھوٹے سائز کے ساتھ بڑے قابل اجازت لہر کرنٹ.

◆ Rohs کے مطابق
