سیرامک ڈسک کاپاکیٹر |12v ~ 50V | سی سی ڈی سی
تعارف
Spark Gap capacitors are designed to provide a reliable discharge path for stray, عارضی اوور وولٹیجز اور جامد وولٹیج کی تعمیر. چنگاری گیپ کی تعمیر سرکٹ ڈیزائنر کو کم وولٹیج کے اجزاء بتا کر لاگت کو کم کرنے کے قابل بنا سکتی ہے۔.
Spark Gap capacitors are designed to provide a reliable discharge path for stray, عارضی اوور وولٹیجز اور جامد وولٹیج کی تعمیر. چنگاری گیپ کی تعمیر سرکٹ ڈیزائنر کو کم وولٹیج کے اجزاء بتا کر لاگت کو کم کرنے کے قابل بنا سکتی ہے۔.
خصوصیات
• Limited values
• Designed especially for spark gap application
طول و عرض (ملی میٹر) زیادہ سے زیادہ
| ٹوپی |
کوڈ |
وولٹیج (وی) | لیڈ اسپیسنگ
(LS) |
قطر (ڈی) | لمبائی L | موٹائی (t) |
| 0.75پی ایف | R75 | 1KV 1.5KV 2KV | 6.35 | 9 | 13 | 6.35 |
| .001µf | 102 | 2کے وی | 9.50 | 12 | 26 | 6.35 |
| .01µf | 103 | 1.5KV 2KV 2.5KV | 9.50 | 20 | 26 | 6.35 |
| .02µf | 203 | 1کے وی | 9.50 | 24 | 27 | 6.35 |
بجلی کی خصوصیات
| تکنیکی ڈیٹا | حالت | تفصیلات |
| اہلیت | Measured at 1KHz 1VRMS
at 25℃ |
0.75pF ~ 0.02μF |
| Dissipation Factor tan δ | 2.5% زیادہ سے زیادہ | |
| encapsulation | معیار | فینولک ویکس |
| موصلیت کے خلاف مزاحمت | Measured at 500Vdc | 7500MΩ or
R x C > 75Ω x F |
| آپریٹنگ درجہ حرارت | زیڈ 5 یو
y5p |
+10℃ ~ +85℃
-30℃ ~ +85℃ |
|
Available Tolerance |
± 10 ٪ (k), ± 20 ٪ (م)
Guarantied max value (یو) Guarantied min value (وی) |
حصہ نمبر مثال
درجہ حرارت کے گتانک کوڈ
| کوڈ | ای آئی اے کوڈ | درجہ حرارت کی خصوصیات |
| م | زیڈ 5 یو | +22 to -56% +10° C سے +85 ° C |
| پی | y5p | ±10% -30°C to +85°C |
وولٹیج کوڈ مثال
| کوڈ | 3a | 3r |
| WVDC | 1کے وی | 1.5کے وی |

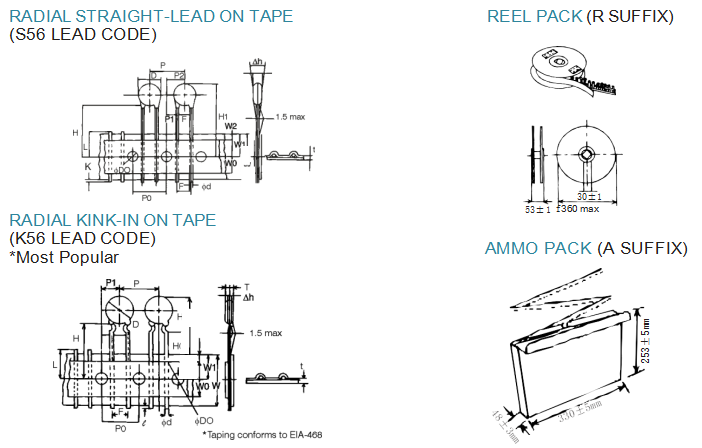

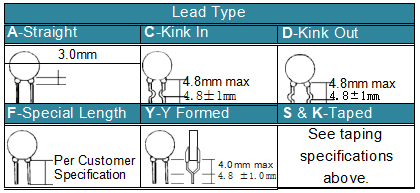

بلک پیک کے لئے لیڈ کوڈز (صرف سیرامک ڈسک)
| کوڈ | طول و عرض |
| ڈی | 11.0 زیادہ سے زیادہ |
| ڈی | 0.6 ± 0.05 |
| پی | 12.7 ± 1.0 |
| P0 | 12.7 ± 0.3 |
| P1 | 3.85 ± 0.7 |
| p2 | 6.35 ± 1.3 |
| f | 5.0 +0.8 -0.2 |
| ڈی ایچ | 0 ± 2.0 |
| ڈبلیو | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 زیادہ سے زیادہ |
| h | 18.0 +3.0 -0 |
| H0 | 16.0 ± 0.5 |
| H1 | 32.25 زیادہ سے زیادہ |
| k | 1.0 زیادہ سے زیادہ |
| D0 | 4.0 ± 0.2 |
| t | 0.7 ± 0.2 |
| l | 11.0 زیادہ سے زیادہ |
تعارف
Spark Gap capacitors are designed to
provide a reliable discharge path for stray,
transient overvoltages and static voltage
build-up. The construction of spark gap may
enable the circuit designer to reduce costs by
specifying lower voltage components.
