ہائی رپل الیکٹرولائٹک کیپسیٹرز ، 0008،000 ~ 10،000 گھنٹوں ▏ کیڈڈ

خصوصیات
105℃, 8,000 ~ 10,000 گھنٹوں کی یقین دہانی
بجلی کی فراہمی کو تبدیل کرنے کے لئے موزوں ہے۔, UPS, گٹی
بڑے قابل اجازت ریپل کرنٹ کے ساتھ چھوٹا سائز
ROHS کے مطابق

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏800010000Hrs-▏CADD.pdf (3693 ڈاؤن لوڈ )

وضاحتیں

اشیا

کارکردگی

شرح شدہ وولٹیج کی حد

160 ~ 400V

450وی

آپریٹنگ درجہ حرارت کی حد

-40° C ~ +105 ° C.

-25° C ~ +105 ° C.

اہلیت رواداری

+20% (120Hz پر, 20° C)

رساو موجودہ (at 20 ° C)

وقت

کے بعد 1 منٹ

کے بعد 5 منٹ

رساو موجودہ

سی وی < 1000

سی وی > 1000

سی وی < 1000

cv > 1000

I = 0.1CV + 40 (.a)

I = 0.04CV + 100 (.a)

I = 0.03CV + 15 (.a)

I = 0.02cv + 25 (.a)

جہاں c = µF میں درجہ بندی کی گنجائش. v = ریٹیڈ ڈی سی ورکنگ وولٹیج میں.

کھپت کا عنصر

(ٹین Δ 120 ہز ہرٹز پر, 20 ° C)

ریٹیڈ وولٹیج

200

250

350

400

450

ٹین Δ (زیادہ سے زیادہ)

0.20

0.24

کم درجہ حرارت

خصوصیات (120Hz پر)

رکاوٹ کا تناسب نیچے دیئے گئے جدول میں دی گئی اقدار سے تجاوز نہیں کرے گا.

ریٹیڈ وولٹیج

200

250

350

400

450

رکاوٹ

تناسب

زیڈ (-25) / زیڈ (+20° C)

زیڈ (-40) / زیڈ (+20° C)

–

لوڈ لائف ٹیسٹ

ٹیسٹ کا وقت

8,000 ΦD = 10 ملی میٹر کے لیے گھنٹے; 10,000 ΦD کے لیے گھنٹے >12.5ملی میٹر

اہلیت کی تبدیلی

اندر + 20% ابتدائی قدر کی

کھپت کا عنصر

سے کم 200% مخصوص قدر کی

رساو موجودہ

مخصوص قیمت کے اندر

* مندرجہ بالا وضاحتیں اس وقت مطمئن ہوں گی جب ریٹیڈ ریپل کے ساتھ ریٹیڈ وولٹیج لگانے کے بعد کیپسیٹرز کو 20°C پر بحال کیا جائے گا۔

کے لئے موجودہ 8,000 بجے / 10,000 105 ° C پر گھنٹے.

شیلف لائف ٹیسٹ

اہلیت کی تبدیلی

اندر + 20% ابتدائی قدر کی

کھپت کا عنصر

سے کم 200% مخصوص قدر کی

رساو موجودہ

سے کم 500% مخصوص قدر کی

* مندرجہ بالا تصریحات اس وقت مطمئن ہوں گی جب کیپسیٹرز کو 20 ° C پر بحال کیا جائے گا 1,000 بغیر وولٹیج کے 105°C پر گھنٹے. درجہ بندی شدہ وولٹیج تھیم کی پیمائش سے پہلے کیپسیٹرز پر لاگو کی جائے گی۔

(جیس سی سے رجوع کریں 5102).

لہر موجودہ & تعدد ضرب

فریق. (ہرٹج)

ΦD (ملی میٹر)

120

10k

100k

اوپر

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

دوسرے معیارات

جیس سی 5101-4

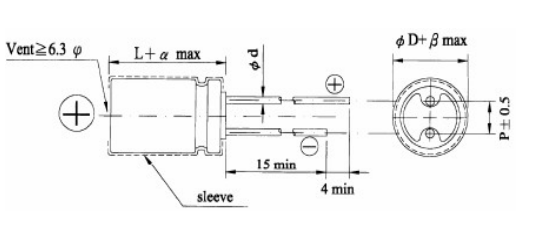

طول و عرض یونٹ: ملی میٹر

جے ڈی	10	12.5	16	18
پی	5.0		7.5
جے ڈی	0.6		0.8
a	1.5
ب	0.5

طول و عرض & جائز لہر موجودہ لہر موجودہ: mA/rms اور 105°C

وی ڈی سی آئٹم	160وی (2c)			200وی (2ڈی)			250وی (2ای)
وی ڈی سی آئٹم	جے ڈی ایکس ایل	لہر موجودہ		جے ڈی ایکس ایل	لہر موجودہ		جے ڈی ایکس ایل	لہر موجودہ
µf	جے ڈی ایکس ایل	120ہرٹج	100kHz	جے ڈی ایکس ایل	120ہرٹج	100kHz	جے ڈی ایکس ایل	120ہرٹج	100kHz
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

وی ڈی سی آئٹم µf	350وی (2وی)			400وی (2جی)			450وی (2ڈبلیو)
	جے ڈی ایکس ایل	لہر موجودہ		جے ڈی ایکس ایل	لہر موجودہ		جے ڈی ایکس ایل	لہر موجودہ
	جے ڈی ایکس ایل	120ہرٹج	100kHz	جے ڈی ایکس ایل	120ہرٹج	100kHz	جے ڈی ایکس ایل	120ہرٹج	100kHz
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215

خصوصیات
◆ 105℃,8,000~ 10,000 گھنٹے یقین دہانی کرائی
◆ جادوگرنی طاقتوں کے سامان کے لیے موزوں,UPS, گٹی
◆ large بڑے جائز لہروں کے ساتھ چھوٹا سائز

◆ ROHS کے مطابق
