سکرو الیکٹرولائٹک کیپسیٹرز ▏85℃ 5,000Hrs ▏CAWC

خصوصیات
◆ طویل ترین مفید زندگی
◆ اعلی وشوسنییتا
◆ انورٹر کے لیے استعمال کیا جاتا ہے۔、پیشہ ورانہ بجلی کی فراہمی
◆RoHS کے مطابق

Datasheet-For-Screw-Electrolytic-Capacitors-▏85℃-5000Hrs-▏CAWC.pdf (3976 ڈاؤن لوڈ )

وضاحتیں

آئٹم	کارکردگی
آپریٹنگ ٹیمپ.	-40° C ~+85 ° C
اہلیت رواداری	± 20% (120ہرٹج, 20° C)
لیکیج کرنٹ (20 ° C پر)	I = 0.01CV یا 5 (ایم اے) جو بھی چھوٹا ہو (کے بعد 5 منٹ) جہاں, C = F میں درجہ بندی کی گنجائش. V = V میں درجہ بندی شدہ DC ورکنگ وولٹیج.
ڈسپیشن فیکٹر ٹین 120Hz پر, 20° C	ٹین (زیادہ سے زیادہ)		0.15
کم درجہ حرارت خصوصیات (120Hz پر)	اہلیت کی تبدیلی: c(-25° C)/ c(+20° C) 0.7
پر لائف ٹیسٹ لوڈ کریں۔ 20 °C DC وولٹیج کے تابع ہونے کے بعد ریٹیڈ ریپلڈ کرنٹ کے لیے درخواست دی گئی ہے۔ 5000 گھنٹے 85 ° C پر	ٹیسٹ کا وقت		5000 گھنٹے
	اہلیت کی تبدیلی		ابتدائی قدر کے ±15% کے اندر
	کھپت کا عنصر		سے کم 175% مخصوص قدر کی
	رساو موجودہ		مخصوص قیمت کے اندر
شیلف لائف ٹیسٹ پر 20 °C کے لیے ان کو بے نقاب کرنے کے بعد 1000 بغیر وولٹیج کے 85°C پر گھنٹے. پیمائش سے پہلے ریٹیڈ وولٹیج کا اطلاق کیپسیٹرز پر کیا جائے گا. (JIS سے رجوع کریں۔ 5102)	ٹیسٹ کا وقت		1000 گھنٹے
	اہلیت کی تبدیلی		ابتدائی قیمت کے ± 20 ٪ کے اندر
	کھپت کا عنصر		سے کم 200% مخصوص قدر کی
	رساو موجودہ		مخصوص قیمت کے اندر
لہر موجودہ & تعدد ضرب	تعدد	y (ہرٹج)	50 / 60	120	300	1k	10K up
	ضرب		0.7	1.0	1.1	1.3	1.4
لہر موجودہ & درجہ حرارت ملٹیپلائرز	درجہ حرارت (° C)		40	60	85
	Mutipliers		1.89	1.67	1.0
معیارات	جیس سی کی خصوصیت ڈبلیو کو مطمئن کرتا ہے 5101-4

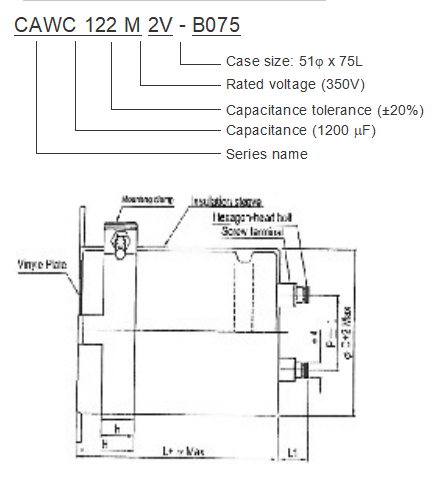

حصہ نمبر مثال

طول و عرض

ڈی	پی		L1	W1	W2	h	h	a	ب	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

سکرو نردجیکرن:

پلس ہیکساگون سر والا سکرو: M5 x 0.8 x 10 زیادہ سے زیادہ. سکرو سخت ٹارک: 3.23این ایم

طول و عرض & جائز لہر موجودہ

وی ڈی سی آئٹم uf	350وی (2وی)						400وی (2جی)						450وی (2ڈبلیو)						500وی (2h)						525وی (2Y)
وی ڈی سی آئٹم uf	سائز کا کوڈ	D x l			ٹین	لہر موجودہ	سائز کا کوڈ	D x l			ٹین	لہر موجودہ	سائز کا کوڈ	ڈی ایکس ایل			ٹین	لہر موجودہ	سائز کا کوڈ	D x l			ٹین	لہر موجودہ	سائز کا کوڈ	D x l	ٹین	لہر موجودہ
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	بی 115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	بی 115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	بی 115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

حصہ نمبر مثال

طول و عرض

ڈی	پی		L1	W1	W2	h	h	a	ب	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

سکرو نردجیکرن:

پلس ہیکساگون سر والا سکرو: M5 x 0.8 x 10 زیادہ سے زیادہ. سکرو سخت ٹارک: 3.23این ایم

طول و عرض & جائز لہر موجودہ

وی ڈی سی آئٹم uf	350وی (2وی)						400وی (2جی)						450وی (2ڈبلیو)						500وی (2h)						525وی (2Y)
وی ڈی سی آئٹم uf	سائز کا کوڈ	D x l			ٹین	لہر موجودہ	سائز کا کوڈ	D x l			ٹین	لہر موجودہ	سائز کا کوڈ	ڈی ایکس ایل			ٹین	لہر موجودہ	سائز کا کوڈ	D x l			ٹین	لہر موجودہ	سائز کا کوڈ	D x l	ٹین	لہر موجودہ
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	بی 115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	بی 115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	بی 115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

خصوصیات

◆ لہر کرنٹ کے ساتھ برداشت: 85℃,5，000 گھنٹے

◆ ایئر کنڈیشنر کے لیے استعمال کیا جاتا ہے۔, جنرل مقصد انورٹر. اور بجلی کی فراہمی

◆ ROHS کے مطابق
