Screw Electrolytic Capacitors ▏105℃ 5,000Hrs ▏CAWE
خصوصیات
Endurance with ripple current: 105℃,5，000 گھنٹے
Used for air conditioner、جنرل مقصد انورٹر、Power Supplies
RoHS Complian
Endurance with ripple current: 105℃,5，000 گھنٹے
Used for air conditioner、جنرل مقصد انورٹر、Power Supplies
RoHS Complian
وضاحتیں
| آئٹم | کارکردگی | |||||||
| آپریٹنگ ٹیمپ. | -40°C ~+105°C | |||||||
| اہلیت رواداری | ± 20% (120ہرٹج, 20° C) | |||||||
| لیکیج کرنٹ (20 ° C پر) | I = 0.01CV یا 5 (ایم اے) جو بھی چھوٹا ہو (کے بعد 5 منٹ) جہاں, C=
rated capacitance in F. V = V میں درجہ بندی شدہ DC ورکنگ وولٹیج. |
|||||||
| ڈسپیشن فیکٹر ٹین
120Hz پر, 20° C |
ٹین(زیادہ سے زیادہ) | 0.15 | ||||||
| درجہ حرارت کی کم خصوصیات (120Hz پر) | اہلیت کی تبدیلی: c(-25° C)/ c(+20° C) 0.7 | |||||||
|
پر لائف ٹیسٹ لوڈ کریں۔ 20 °C DC وولٹیج کے تابع ہونے کے بعد ریٹیڈ ریپلڈ کرنٹ کے لیے درخواست دی گئی ہے۔ 5000 گھنٹے 105 ° C پر |
ٹیسٹ کا وقت | 5000 گھنٹے | ||||||
| اہلیت کی تبدیلی | ابتدائی قدر کے ±15% کے اندر | |||||||
| کھپت کا عنصر | سے کم 175% مخصوص قدر کی | |||||||
| رساو موجودہ | مخصوص قیمت کے اندر | |||||||
| شیلف لائف ٹیسٹ پر 20 °C کے لیے ان کو بے نقاب کرنے کے بعد 1000 بغیر وولٹیج کے 105°C پر گھنٹے. پیمائش سے پہلے ریٹیڈ وولٹیج کا اطلاق کیپسیٹرز پر کیا جائے گا.
(JIS سے رجوع کریں۔ 5102) |
ٹیسٹ کا وقت | 1000 گھنٹے | ||||||
| اہلیت کی تبدیلی | ابتدائی قیمت کے ± 20 ٪ کے اندر | |||||||
| کھپت کا عنصر | سے کم 200% مخصوص قدر کی | |||||||
| رساو موجودہ | مخصوص قیمت کے اندر | |||||||
| لہر موجودہ & تعدد ضرب | تعدد | y (ہرٹج) | 50 / 60 | 120 | 300 | 1k | 10کپ | |
| ضرب | 0.7 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| لہر موجودہ & درجہ حرارت ملٹیپلائرز | درجہ حرارت (° C) | 40 | 60 | 85 | 105 | |||
| Mutipliers | 2.44 | 2.16 | 2.00 | 1.00 | ||||
| معیارات | جیس سی کی خصوصیت ڈبلیو کو مطمئن کرتا ہے 5101-4 | |||||||
حصہ نمبر مثال

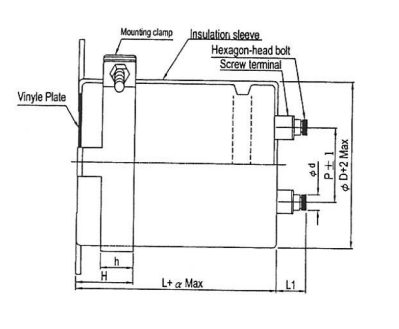

طول و عرض
| ڈی | پی | L1 | W1 | W2 | h | h | a | ب | c | ° | |
| 51 | 22.0 | 2 | 10 | 61.0 | 65.5 | 21.0 | 15.0 | 7.0 | 12.0 | 4.5 | 60 |
| 64 | 28.6 | 2 | 10 | 72.5 | 78.0 | 25.0 | 20.0 | 7.0 | 14.0 | 4.5 | 60 |
| 77 | 32.0 | 2 | 10 | 85.5 | 91.0 | 35.0 | 20.0 | 8.0 | 16.0 | 4.5 | 60 |
| 90 | 32.0 | 2 | 10 | 101 | 106 | 34.5 | 20.0 | 8.0 | 16.0 | 5.0 | 60 |
سکرو نردجیکرن:
پلس ہیکساگون سر والا سکرو: M5 x 0.8 x 10 زیادہ سے زیادہ. سکرو سخت ٹارک: 3.23این ایم
طول و عرض & جائز لہر موجودہ
| وی ڈی سی آئٹم
uf |
350وی (2وی) | 400وی (2جی) | 450وی (2ڈبلیو) | |||||||||
| سائز کا کوڈ | ڈی ایکس ایل | ٹین | لہر موجودہ | سائز کا کوڈ | ڈی ایکس ایل | ٹین | لہر موجودہ | سائز کا کوڈ | ڈی ایکس ایل | ٹین | لہر موجودہ | |
| 1000 | B075 | 51×75 | 0.15 | 3.9 | B075 | 51X75 | 0.15 | 3.9 | B096 | 51X96 | 0.15 | 4.2 |
| 1200 | B075 | 51×75 | 0.15 | 4.2 | B096 | 51X96 | 0.15 | 4.6 | بی 115 | 51X115 | 0.15 | 5.0 |
| 1500 | B096 | 51×96 | 0.15 | 5.2 | بی 115 | 51X115 | 0.15 | 5.6 | B130 | 51X130 | 0.15 | 5.9 |
| 1800 | B096 | 51×96 | 0.15 | 5.7 | B130 | 51X130 | 0.15 | 6.4 | C096 | 64X96 | 0.15 | 6.3 |
| 2200 | B130 | 51×130 | 0.15 | 7.1 | C096 | 64X96 | 0.15 | 6.9 | C115 | 64X115 | 0.15 | 7.4 |
| 2700 | C096 | 64×96 | 0.15 | 7.7 | C115 | 64X115 | 0.15 | 8.2 | C130 | 64X130 | 0.15 | 8.6 |
| D115 | 77X115 | 0.15 | 8.7 | |||||||||
| 3300 | C115 | 64×115 | 0.15 | 9.1 | C130 | 64X130 | 0.15 | 9.5 | C155 | 64×155 | 0.15 | 10.2 |
| D130 | 77X130 | 0.15 | 10.1 | |||||||||
| 3900 | C130 | 64×130 | 0.15 | 10.4 | C155 | 64×155 | 0.15 | 11.1 | D155 | 77X155 | 0.15 | 11.7 |
| D115 | 77X115 | 0.15 | 10.4 | |||||||||
| 4700 | C155 | 64×155 | 0.15 | 12.2 | D130 | 77X130 | 0.15 | 12.0 | D155 | 77×155 | 0.15 | 12.9 |
| D115 | 77×115 | 0.15 | 11.5 | |||||||||
| 5600 | D130 | 77×130 | 0.15 | 13.1 | D155 | 77X155 | 0.15 | 14.0 | E157 | 90X157 | 0.15 | 14.9 |
| 6800 | D155 | 77×155 | 0.15 | 15.5 | E157 | 90X157 | 0.15 | 16.5 | ||||
| 8200 | E157 | 90×157 | 0.15 | 18.1 | E157 | 90X157 | 0.15 | 18.1 | ||||
| 10000 | E157 | 90×157 | 0.15 | 19.9 | ||||||||
خصوصیات
◆ لہر کرنٹ کے ساتھ برداشت: 105℃,5，000 گھنٹے
◆ ایئر کنڈیشنر کے لیے استعمال کیا جاتا ہے۔, general purpose inverter and Power Supplies
◆ ROHS کے مطابق
