محوری لیڈ گیلے ٹینٹلم کیپسیٹرز ▏ گلاس پر مہر لگا دی گئی | سی بی ڈی بی

Wet tantalum capacitors / patent certificate available usually consist of an anode made of tantalum metal and a cathode made of tantalum oxide. Between the two is an insulating layer, usually formed by manganese dioxide. The liquid electrolyte is usually sulfuric acid. This structure makes the wet tantalum capacitor have high capacitance and stability.

Jinpei wet tantalum capacitors are widely used in many applications, especially in areas where high performance and reliability are required. They are commonly used in aerospace, military equipment, مواصلات, oil exploration equipment and other demanding applications.

عمومی خصوصیات

آپریٹنگ درجہ حرارت کی حد: -55℃～+125 ℃(>85℃,use derated voltage) اہلیت رواداری:m = ± 20 ٪ ، k = ± 10 ٪

ڈی سی رساو: at +20℃, I0≤0.001CRUR or 1μA(Which is greater);

At +85℃ and +125℃, I0≤0.008CRUR or 8μA(Which is greater)

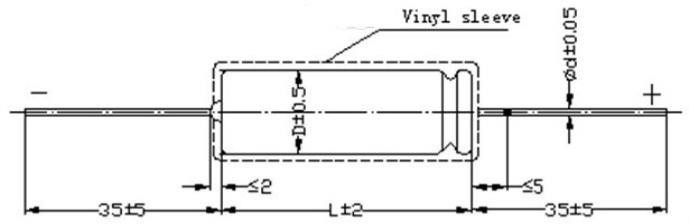

ڈرائنگ ，کیس طول و عرض اور زیادہ سے زیادہ. وزن

Outline and Dimensions

میز 1

کوڈ	زیادہ سے زیادہ. وزن (جی)	D±0.5（mm）	l ± 2 (ملی میٹر)
0	3	5	10
1	4	5	14
2	5	6	16
3	7	8	16
4	10	8	22
5	14	10	22
6	17	10	25
7	20	10	30
8	23	10	33



حصہ نمبر مثال

نوٹ

1、ٹینٹلم کیپسیٹرز کو ملٹی میٹر کے ذریعہ پیمائش نہیں کی جاسکتی ہے (آسانی سے ناقابل واپسی نقصان کا سبب بنتا ہے اور مسترد ہونے کا باعث بنتا ہے)

2、اہلیت, ڈی ایف پیمائش فریکوئنسی: 100ہرٹج，U-=2.20 -1.0V，U~=1.00 -0.5وی(موثر قیمت.

3、موجودہ رساو 85 ℃ سے اوپر کی پیمائش کریں,براہ کرم ڈیریڈ وولٹیج استعمال کریں.

4、خصوصی سائز اور بڑی گنجائش والی مصنوعات, براہ کرم ہم سے بات چیت کریں

خصوصیات

CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors
قطبی محوری لیڈز کے ساتھ چھوٹے سائز میں خصوصیات ہیں, کم ڈی سی رساو,
مستحکم اور عمدہ پرفارمنس, اعلی وشوسنییتا اور لمبی زندگی. سی بی ڈی بی
سیریز چینی الیکٹرانک انڈسٹری معیاری SJ/T10030-91 کی ضروریات کو پورا کرتی ہے۔, widely used in electronic
equipment for military and civil applications such as telecommunication, ایرو اسپیس اور ہوا بازی.

ROHS کے مطابق
