SMD Aluminiowe kondensatory elektrolityczne ▏BI Polar ▏cala
CECHY
85° C., 2000 Godziny zapewnione.
5.5wysokość mm
Bipolar capacitor, replaces RVB Series
Zgodny z dyrektywą RoHS
85° C., 2000 Godziny zapewnione.
5.5wysokość mm
Bipolar capacitor, replaces RVB Series
Zgodny z dyrektywą RoHS
SPECYFIKACJE
| Przedmiot | Wydajność | |||||||||||||
| Temperatura pracy. Zakres | -40°C~ + 85° C. | |||||||||||||
| Tolerancja pojemności | ± 20% (120Hz, 20° C.) | |||||||||||||
| Prąd upływowy (przy 20 • c) | I = 0,01CV lub 3 m a (cokolwiek jest większe) Po 2 minutes Where C=rated capacitance in μF . Voltage=rated DC working voltage in V. | |||||||||||||
|
Dissipation Factor Tanδ at 120 Hz,20° C. |
Napięcie znamionowe | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (maks) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Niska temperatura Charakterystyka (przy 120 Hz) |
Napięcie znamionowe | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Stosunek impedancji |
Z(-25° C.) /Z(+20° C.) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Próba życia |
Czas testu |
Załaduj życie | Okres przydatności do spożycia | |||||||||||
| 2000 godz | 1000 godz | |||||||||||||
|
Zmiana pojemności |
W granicach ±20% wartości początkowej |
W ciągu ± 20% wartości początkowej |
||||||||||||
| Współczynnik rozproszenia | Mniej niż 200% o określonej wartości | Mniej niż 200% o określonej wartości | ||||||||||||
| Prąd upływowy | W określonej wartości | W określonej wartości | ||||||||||||
| Warunki testu | 20° C. (po wnioskowanym napięciu znamionowym 2000 godziny o godz
85° C. |
20° C (po przechowywaniu 1000 godzin w temperaturze 85°C
bez napięcia) |
||||||||||||
|
Prąd tętniący & Mnożniki częstotliwości |
VDC(V) Częstotliwość. (Hz) | 50 | 120 | 1K | 10K w górę | Falujący Prąd &
Mnożniki temperatury |
Temperatura (° C.) | Pod 70 | 85 | |||||
| Pod 16 | 0.80 | 1.00 | 1.15 | 1.25 | Mnożniki | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Standardy | JIS C 5101-1,-18 | |||||||||||||
WYMIAR & DOPUSZCZALNY MARSZCZYĆ AKTUALNY
Prąd tętnienia mA/rms przy 120 Hz, 85° C.
| VDC
μF Zawartość |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1mi) | 35V (1V) | 50V (1H) | |||||||
| φD x L | mama | φD x L | mama | φD x L | mama | φD x L | mama | φD x L | mama | φD x L | mama | ||
| 0.1 | 0R1 | 4 X 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 X 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 X 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 X 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 X 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 X 5.3 | 10 | 5 X 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 X 5.3 | 13 | 5 X 5.3 | 17 | 5 X 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 X 5.3 | 14 | 5 X 5.3 | 20 | 5 X 5.3 | 21 | 6.3 X 5.3 | 24 | ||||
| 10 | 100 | 4 X 5.3 | 18 | 5 X 5.3 | 26 | 6.3 X 5.3 | 35 | 6.3 X 5.3 | 35 | ||||
| 22 | 220 | 5 X 5.3 | 27 | 6.3 X 5.3 | 40 | 6.3 X 5.3 | 45 | ||||||
| 33 | 330 | 6.3 X 5.3 | 45 | 6.3 X 5.3 | 50 | 6.3 X 5.3 | 55 | ||||||
| 47 | 470 | 6.3 X 5.3 | 54 | ||||||||||

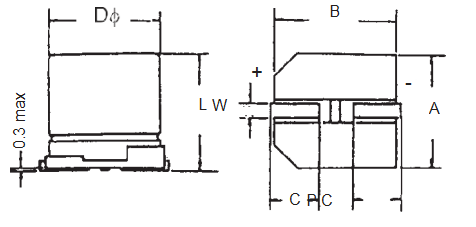

ROZSTAW I ŚREDNICA PODKŁADEK
| φD±0.5 | L | A±0.2 | B±0.2 | C±0.2 | W | P±0.2 |
| 4 | 5.3±0,2 | 4.3 | 4.3 | 2.0 | 0.5 Do 0.8 | 1.0 |
| 5 | 5.3±0,2 | 5.3 | 5.3 | 2.3 | 0.5 Do 0.8 | 1.5 |
| 6.3 | 5.3±0,2 | 6.6 | 6.6 | 2.7 | 0.5 Do 0.8 | 2.0 |
PRZYKŁAD NUMERU CZĘŚCI
CALA 100 M 1mi TR 063053
CECHY
◆ 85°C, 2000 Godziny zapewnione.
◆ 5.5mm height
◆ Bipolar capacitor
◆ Zgodny z dyrektywą RoHS
