Ołów osiowych kondensatorów tantalu ▏ METAL Case | CBDE
Krótkie wprowadzenie i funkcja
1)CBDE (odpowiednik serii CA30T) Metalowa obudowa ,hermetycznie uszczelnione, z tuleją izolacyjną, mokre tantalowe kondensatory elektrolityczne.
2)Z polarem, przewody osiowe przez otwór, długie życie, dobre osiągi i stabilność.
3)Widely used in electronic equipment for communication equipment etc. industrial device.
Spełniają standardy: QJ/PWV93-2003
◆ Operating Temperature Range: -55℃ ~ 125 ℃
◆ Rated Voltage Range: 6V~125V
◆ Nominal Capacitance Range: 1.7uF~1,200uF
◆ Tolerancja pojemności(20℃): ±5% 、 ±10%、 ±20%
Charakterystyka ogólna
Zakres temperatury roboczej: -55℃ ~ + 125 ℃(>85℃ z obniżeniem wartości znamionowych napięcia); Capacitance range: 1.7μF~1200μF
Tolerancja pojemności: K=±10% ,M=±20% Voltage: 6V~125V
DF see Table 2
DCL see table 2
Rozmiary obudowy, Wymiary i maks. waga: Jak pokazano w tabeli 1 i figura 1. Pojemność nominalna, Napięcie znamionowe, Voltage Derating：Zobacz tabelę 2

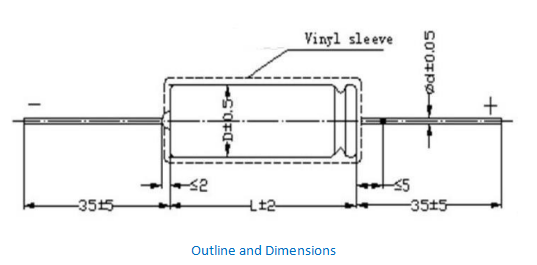

Rysunek,Wymiary obudowy i maks. waga

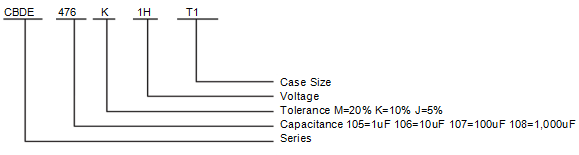

PRZYKŁAD NUMERU CZĘŚCI
Notatki
1、Kondensatorów tantalowych nie można zmierzyć multimetrem (Łatwo powodują nieodwracalne szkody i prowadzą do odrzucenia)
2、Pojemność, Częstotliwość pomiaru DF: 100Hz，U =2.20– -1.0V，U =1.00 -~0.5V(wartość efektywna), metoda pomiaru polega na zastosowaniu szeregowego obwodu zastępczego.
3、Zmierz prąd upływowy powyżej 125 ℃,proszę używać obniżonego napięcia. DLC przeczytane w środku 5 chwila.
4、Produkty o specjalnych rozmiarach i dużej pojemności, proszę negocjować z nami
Cechy
1） CBDE, Metalowa obudowa ,hermetycznie uszczelnione, z tuleją izolacyjną, mokre tantalowe kondensatory elektrolityczne.
2） Z polarem, przewody osiowe przez otwór, długie życie, dobre osiągi i stabilność.
3） Widely used in electronic equipment for communication equipment etc. industrial device
Zgodny z dyrektywą RoHS
