Arkusz danych dla mokrych kondensatorów tantalowych osiowych ołowianych ▏ Uszczelnione szkłem | CBDB
Krótkie wprowadzenie
Seria CBDB to półuszczelnione rurowe mokre kondensatory elektrolityczne tantalowe z biegunowymi przewodami osiowymi charakteryzujące się niewielkimi rozmiarami, niski upływ prądu stałego, stabilne i doskonałe osiągi, wysoka niezawodność i długa żywotność. Seria CBDB spełnia wymagania chińskiej normy branżowej SJ/T10030-91, szeroko stosowane w sprzęcie elektronicznym do zastosowań wojskowych i cywilnych, takich jak telekomunikacja, kosmonautyka i lotnictwo.
Mokre kondensatory tantalowe / dostępny certyfikat patentowy zwykle składają się z anody wykonanej z tantalu i katody wykonanej z tlenku tantalu. Pomiędzy nimi znajduje się warstwa izolacyjna, zwykle tworzony przez dwutlenek manganu. Ciekłym elektrolitem jest zwykle kwas siarkowy. Taka konstrukcja sprawia, że mokry kondensator tantalowy ma wysoką pojemność i stabilność.
Kondensatory tantalowe mokre Jinpei są szeroko stosowane w wielu zastosowaniach, szczególnie w obszarach, w których wymagana jest wysoka wydajność i niezawodność. Są powszechnie stosowane w lotnictwie, sprzęt wojskowy, komunikacja, sprzęt do poszukiwania ropy naftowej i inne wymagające zastosowania.
Charakterystyka ogólna
Zakres temperatury roboczej: -55℃ ~ + 125 ℃(>85℃,użyj obniżonego napięcia) Tolerancja pojemności:M=±20%,K=±10%
Wyciek prądu stałego: w +20℃, I0≤0,001CRUR lub 1μA(Co jest większe);
Przy +85℃ i +125℃, I0≤0,008CRUR lub 8μA(Co jest większe)

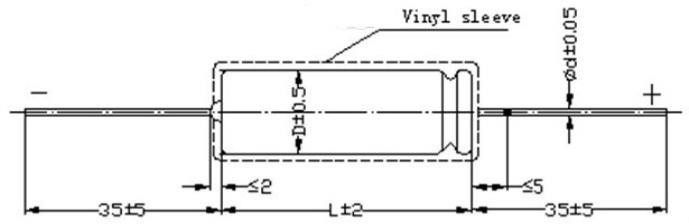

Rysunek ，Wymiary obudowy i maks. waga
Zarys i wymiary
Tabela 1
| Kod | Maks. waga (g) | D±0,5 (mm) | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
PRZYKŁAD NUMERU CZĘŚCI
Notatki
1、Kondensatorów tantalowych nie można zmierzyć multimetrem (Łatwo powodują nieodwracalne szkody i prowadzą do odrzucenia)
2、Pojemność, Częstotliwość pomiaru DF: 100Hz，U-=2,20 -1,0V，U~=1,00 -0.5V(wartość efektywna.
3、Zmierz prąd upływowy powyżej 85 ℃,proszę używać obniżonego napięcia.
4、Produkty o specjalnych rozmiarach i dużej pojemności, proszę negocjować z nami
Cechy
Seria CBDB to półuszczelnione rurowe mokre kondensatory elektrolityczne tantalowe
Z polarnymi przewodami osiowymi charakteryzują się niewielkimi rozmiarami, niski upływ prądu stałego,
stabilne i doskonałe osiągi, wysoka niezawodność i długa żywotność. CBDB
Seria spełnia wymagania chińskiej normy branżowej SJ/T10030-91, szeroko stosowane w elektronice
sprzęt do zastosowań wojskowych i cywilnych, takich jak telekomunikacja, kosmonautyka i lotnictwo.
Zgodny z dyrektywą RoHS
