Aluminiowe kondensatory elektrolityczne SMD ▏105℃ 2000 godzin ▏Niski ESR ▏CAHA
CECHY
105° C., 2000 Godziny zapewnione
Low Impedance
Replaces RVHSeries
Zgodny z dyrektywą RoHS
105° C., 2000 Godziny zapewnione
Low Impedance
Replaces RVHSeries
Zgodny z dyrektywą RoHS
SPECYFIKACJE
| Przedmiot | Wydajność | |||||||||
| Temperatura pracy. Zakres | -55°C~ + 105° C. | |||||||||
| Tolerancja pojemności | ± 20% (120Hz, 20° C.) | |||||||||
| Prąd upływowy (przy 20 • c) | I=0,01CV lub 3µA (cokolwiek jest większe) Po 2 protokół, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Współczynnik rozproszenia
Tanδ o godz 120 Hz, 20° C. |
Napięcie znamionowe | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (maks) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Napięcie znamionowe | 6.3 | 10 | 16 | 25 | 35 | |||||
| Niska temperatura
Charakterystyka (przy 120 Hz) |
Stosunek impedancji |
Z(-25° C.) /Z(+20° C.) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | |||||
|
Próba życia |
Czas testu |
Load Life Shelf Life | ||||||||
| 2000 godz | 1000 godz | |||||||||
| Zmiana pojemności | W granicach ±20% wartości początkowej | W ciągu ± 20% wartości początkowej | ||||||||
| Współczynnik rozproszenia | Mniej niż 200% o określonej wartości | Mniej niż 200% o określonej wartości | ||||||||
| Prąd upływowy | W określonej wartości | W określonej wartości | ||||||||
| Warunki testu | 20° C. (po wnioskowanym napięciu znamionowym 2000 godziny o godz
105° C. |
20° C (po przechowywaniu 1000 godzin w temperaturze 105°C
bez napięcia) |
||||||||
| Prąd tętniący & Mnożniki częstotliwości | VDC(V) Częstotliwość. (Hz) | 50,60 | 120 | 1K | 10K w górę | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standardy | Spełnia charakterystykę W JIS C 5141 | |||||||||
WYMIAR, IMPEDANCE & DOPUSZCZALNY PRĄD TĘTNIJĄCY
Prąd tętnienia mA/rms przy 120 Hz, 105° C.
Impedancja : at 100K Hz, 20ºC
| VDC
μF Zawartość |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1mi) | 35V (1V) | |||||||||||
| φD x L Imp. mama | φD x L Imp. mama | φD x L Imp. mama | φD x L Imp. mama | φD x L Imp. mama | ||||||||||||
| 47 | 470 | 8 X 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 X 10 | 0.45 | 369 | 10 X 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 X 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 X 10 |
0.45 |
369 |
10 X 10 | 0.25 | 553 | |||||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 X 10 |
0.45 |
369 |
553 | 10 X 10 | 0.25 | 553 | ||||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 X 10 |
0.45 |
369 |
10 X 10 | 0.25 | 553 | 8 X 10 | 0.45 | 369 | ||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 X 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 X 10 | 0.25 | 553 | ||||||||||||

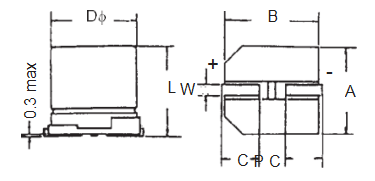

ROZSTAW I ŚREDNICA PODKŁADEK
| φD±0.5 | L | A±0.2 | B±0.2 | C±0.2 | W | P±0.2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 Do 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 Do 1.1 | 4.7 |
PRZYKŁAD NUMERU CZĘŚCI
CAHA 470 M 1V TR 080100
CECHY
◆ 105°C, 2000 Godziny zapewnione
◆ Low Impedance
◆ Zgodny z dyrektywą RoHS
