Wysokie kondensatory elektrolityczne o wysokiej tętości ▏5 000 godzin ▏cada

CECHY

Długie życie, 105° C., 5,000 godziny zapewnione
Mniejszy rozmiar z większym dopuszczalnym prądem tętniącym
SlimType

Arkusz danych-kondensatorów-elektrolitycznych-o wysokim tętnieniu-▏5000Hrs-▏CADA.pdf (3266 pobrań )

SPECYFIKACJE

Rzeczy	Wydajność
Życie	Na 105 ° C. 5,000 Godziny
Temperatura pracy.	400V						420 ~ 450 V.
	-40 °C~ +105 ° C.						-25 °C~ +105 ° C.
Tolerancja pojemności	+20% (przy 120 Hz, 20 ° C)
Prąd upływowy (Na 20 ° C.)	Czas		Po 5 protokół
	Prąd upływowy		CV < 1,000 I = 0,03 CV + 15(µA)					CV > 1,000 I = 0,02CV+25 ( A)
	Gdzie C = pojemność znamionowa w µF. V = znamionowe napięcie robocze prądu stałego w V.
Współczynnik rozproszenia (Tan δ przy 120 Hz, 20° C.)	Napięcie znamionowe		400	420	450
	Tan δ (maks)		0.24	0.24	0.24
Charakterystyka w niskich temperaturach (przy 120 Hz)	Współczynnik impedancji nie powinien przekraczać wartości podanych w poniższej tabeli.
	Napięcie znamionowe				400	420	450
	Impedancja	Z (-25° C.) / Z (+20 ° C.)			5	6	6
	Stosunek	Z (-40° C.) / Z (+20° C.)			6	—	—
Test żywotności obciążenia	Czas testu			5,000 godz
	Zmiana pojemności			W + 20% wartości początkowej
	Współczynnik rozproszenia			Mniej niż 200% o określonej wartości
	Prąd upływowy			W określonej wartości
	* Powyższe specyfikacje powinny być spełnione po przywróceniu kondensatorów do stanu pierwotnego 20 °C po przyłożonym napięciu znamionowym i znamionowym prądzie tętnienia przez 5,000 godz 105 ° C..
	Czas testu			1,000 godziny
Test trwałości	Zmiana pojemności			W + 20% wartości początkowej
	Współczynnik rozproszenia			Mniej niż 200% o określonej wartości
	Prąd upływowy			W określonej wartości
	* Powyższe specyfikacje powinny być spełnione po przywróceniu kondensatorów do stanu pierwotnego 20 °C po wystawieniu ich na działanie 1,000 godz 105 °C bez przyłożonego napięcia. Należy zastosować napięcie znamionowe do kondensatorów przed pomiarami. (Patrz JIS C 5101-4 4.1).
Prąd tętniący & Mnożniki częstotliwości	Częstotliwość. (Hz)		60	120	500	1k	10k w górę
	Mnożniki		0.80	1.00	1.25	1.40	1.50
Inne standardy	JIS C 5101-4

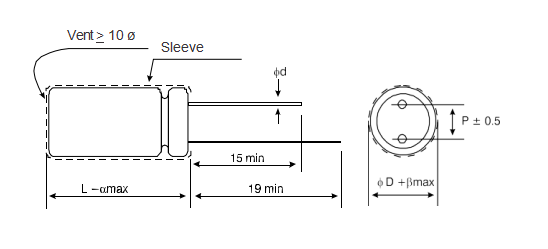

WYMIARY Jednostka: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
A	2.0
R	0.5

WYMIARY & DOPUSZCZALNY MARSZCZYĆ AKTUALNY

V. DC	Czapka. (µF)	10F			12.5F			16F			18F
		φD x Dł	Prąd tętniący		φD x Dł	Prąd tętniący		φD x Dł	Prąd tętniący		φD x Dł	Prąd tętniący
		φD x Dł	120 Hz	100k Hz	φD x Dł	120 Hz	100k Hz	φD x Dł	120 Hz	100k Hz	φD x Dł	120 Hz	100k Hz
400V (2G)	33	10 X 35	320	480
	39	10 X 40	380	570	12.5 X 30	380	570
	47	10 X 45	425	638
	56	10 X 50	490	735	12.5 X 35	475	713
	68				12.5 X 40	550	825	16 X 31.5	530	795
	82				12.5 X 45	615	923	16 X 35.5	605	908
	100				12.5 X 50	690	1,035	16 X 40	740	1,110
	120							16 X 45	795	1,193	18 X 36	730	1,095
	150							16 X 50	865	1,300	18 X 45	910	1,365
420V (2P)	33	10 X 40	350	525
	39	10 X 45	390	585	12.5 X 30	380	570
	47	10 X 50	445	668	12.5 X 35	410	615
	56				12.5 X 40	490	735	16 X 31.5	475	713
	68				12.5 X 45	560	840	16 X 35.5	550	825
	82				12.5 X 50	625	938	16 X 40	630	945
	100							16 X 45	750	1,125	18 X 36	675	1,013
	120							16 X 50	865	1,298	18 X 40 18 X 45	810 825	1,238 1,215
	150										18 X 45 18 X 50	950 950	1,425 1,425
450V (2W )	33	10 X 45	315	475	12.5 X 30	350	525
	39	10 X 50	360	545	12.5 X 35	400	600
	47				12.5 X 40	425	683	16 X 31.5	455	683
	56				12.5 X 45	500	750	16 X 35.5	560	750
	68				12.5 X 50 12.5 X 50	540 625	810 938	16 X 40 16 X 35.5	590 530	885 795
	82							16 X 45	675	1,013	18 X 36 18 X 32	645 585	968 875
	100							16 X 50	785	1,178	18 X 40 18 X 36	740 685	1,110 1,025
	120										18 X 45 18 X 40	825 790	1,238 1,185
	150										18 X 50	950	1,425

CECHY
◆ Długa żywotność,105° C.,5,000Godziny zapewnione
◆ Mniejszy rozmiar i duży dopuszczalny prąd tętnienia
◆ SlimType

◆ Zgodność z dyrektywą Rohs
