Niski wyciek kondensatory elektrolityczne 85 ℃ ▏ CABB
CECHY
85℃
Standard low leakage current series
SPECYFIKACJE
| Przedmiot | Wydajność | |||||||||||||
| CABB | CABB | |||||||||||||
| Życie | W temperaturze 85°C 1000 godz | W temperaturze 85°C 2000 godz | ||||||||||||
| Temperatura pracy | -40°C ~ +85°C | |||||||||||||
| Tolerancja pojemności | ± 20% (120Hz, 20° C.) | |||||||||||||
| Prąd upływowy (w temperaturze 20°C) | I = 0,002 CV lub 0.4 ( A) cokolwiek jest większe
(Po 2 protokół) Gdzie, C = pojemność znamionowa w μF. V = znamionowe napięcie robocze prądu stałego w V. |
|||||||||||||
| Dissipaton Factor | Napięcie znamionowe | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | |||||
| Tan δat 120 Hz, 20° C. | Tan δ (maks) | 0.24 | 0.21 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | 0.08 | |||||
| Gdy pojemność przekroczy 1000 μF 0.02 będą dodawane co 1000 μF | ||||||||||||||
| Współczynnik impedancji nie powinien przekraczać wartości podanych w poniższej tabeli | ||||||||||||||
| Niska temperatura | Napięcie znamionowe | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | |||||
| Charakterystyka (przy 120 Hz) | Stosunek impedancji | Z(-25° C.)
/Z(+20° C.) |
5 | 4 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| Z(-40° C.)
/Z(+20° C.) |
10 | 8 | 6 | 4 | 4 | 3 | 3 | 3 | ||||||
|
Test żywotności obciążenia |
Czas testu | 1000 / 2000 godz | Test trwałości | Czas testu | 1000 godz | |||||||||
| Zmiana pojemności | ≤ ± 20% | Zmiana pojemności | ≤ ± 20% | |||||||||||
| Współczynnik rozproszenia | Mniej niż 200% o określonej wartości | Współczynnik rozproszenia | Mniej niż 200% o określonej wartości | |||||||||||
| Prąd upływowy | W określonej wartości | Prąd upływowy | W określonej wartości | |||||||||||
| Specification shall be satisfied when the capacitors are 10K up
restored to 20°C after rated voltage applied for 1000/2000 hrs.at 85°C. |
Specification shall be satisfied when the capacitors are restored to 20°C after exposing them for 1000
godzin w temperaturze 85°C bez przyłożonego napięcia. |
|||||||||||||
|
Prąd tętniący & Mnożniki częstotliwości |
Częstotliwość. (Hz) |
120 |
500 |
1K |
Falujący Prąd & | Temperatura (° C.) | Pod 50 | 70 | 85 | |||||
| Czapka. ( F) | Mnożniki temperatury | Mnożniki | 1.75 | 1.58 | 1.00 | |||||||||
| Pod 100 | 0.70 | 1.00 | 1.35 | 1.55 | 2.00 | |||||||||
| 220 Do 1000 | 0.83 | 1.00 | 1.23 | 1.32 | 1.50 | |||||||||
| 2200 powyżej | 0.90 | 1.00 | 1.12 | 1.10 | 1.15 | |||||||||
| Standardy | Spełnia charakterystykę W JIS C 5141 | |||||||||||||
WYMIARY I DOPUSZCZALNY PRĄD TĘTNIĄCY
Wymiar: ΦD×L(mm) Prąd tętniący: mA/RMS przy 120 Hz i 85°C
| VDC
μF Kod |
6.3V(0J) |
10V(1A) |
16V(1C) |
25V(1mi) |
35V(1V) |
50V(1H) |
63V(1J) |
100V(2A) |
|||||||||
| DXL | mama | DXL | mama | DXL | mama | DXL | mama | DXL | mama | DXL | mama | DXL | mama | DXL | mama | ||
| 0.1 | 0R1 | 5 X 11 | 1.3 | 5 X 11 | 2.6 | ||||||||||||
| 0.22 | R22 | 5 X 11 | 2.9 | 5 X 11 | 5.8 | ||||||||||||
| 0.33 | R33 | 5 X 11 | 4.4 | 5 X 11 | 8.8 | ||||||||||||
| 0.47 | R47 | 5 X 11 | 7 | 5 X 11 | 12 | ||||||||||||
| 1 | 010 | 5 X 11 | 13 | 5 X 11 | 22 | ||||||||||||
| 2.2 | 2R2 | 5 X 11 | 29 | 5 X 11 | 33 | ||||||||||||
| 3.3 | 3R3 | 5 X 11 | 35 | 5 X 11 | 40 | ||||||||||||
| 4.7 | 4R7 | 5 X 11 | 31 | 5 X 11 | 40 | 5 X 11 | 42 | 5 X 11 | 45 | 5 X 11 | 48 | ||||||
| 10 | 100 | 5 X 11 | 44 | 5 X 11 | 54 | 5 X 11 | 58 | 5 X 11 | 65 | 5 X 11 | 70 | 6.3 X 11 | 80 | ||||
| 22 | 220 | 5 X 11 | 59 | 5 X 11 | 75 | 5 X 11 | 80 | 5 X 11 | 87 | 5 X 11 | 95 | 6.3 X 11 | 115 | 8 X 11.5 | 135 | ||
| 33 | 330 | 5 X 11 | 55 | 5 X 11 | 84 | 5 X 11 | 90 | 5 X 11 | 97 | 5 X 11 | 105 | 6.3 X 11 | 125 | 6.3 X 11 | 140 | 10 X 12.5 | 195 |
| 47 | 470 | 5 X 11 | 79 | 5 X 11 | 100 | 5 X 11 | 110 | 5 X 11 | 115 | 6.3 X 11 | 145 | 6.3 X 11 | 150 | 8 X 11.5 | 190 | 10 X 16 | 255 |
| 100 | 101 | 5 X 11 | 130 | 5 X 11 | 145 | 6.3 X 11 | 180 | 6.3 X 11 | 190 | 8 X 11.5 | 240 | 8 X 11.5 | 255 | 10 X 12.5 | 320 | 13 X 20 | 450 |
| 220 | 221 | 6.3 X 11 | 230 | 6.3 X 11 | 250 | 8 X 11.5 | 300 | 8 X 11.5 | 320 | 10 X 12.5 | 420 | 10 X 16 | 490 | 10 X 20 | 565 | 16 X 25 | 810 |
| 330 | 331 | 6.3 X 11 | 280 | 8 X 11.5 | 350 | 8 X 11.5 | 370 | 10 X 12.5 | 470 | 10 X 16 | 570 | 10 X 20 | 650 | 13 X 20 | 765 | 16 X 25 | 990 |
| 470 | 471 | 8 X 11.5 | 380 | 8 X 11.5 | 415 | 10 X 12.5 | 520 | 10 X 16 | 620 | 10 X 20 | 740 | 13 X 20 | 860 | 13 X 25 | 990 | 16 X 31.5 | 1250 |
| 1000 | 102 | 10 X 12.5 | 650 | 10 X 16 | 790 | 10 X 20 | 910 | 13 X 20 | 1090 | 13 X 25 | 1300 | 16 X 25 | 1530 | 16 X 31.5 | 1700 | ||
| 2200 | 222 | 13 X 20 | 1150 | 13 X 20 | 1240 | 13 X 25 | 1420 | 16 X 25 | 1660 | 16 X 31.5 | 1890 | 18 X 35.5 | 2160 | ||||
| 3300 | 332 | 13 X 20 | 1380 | 13 X 25 | 1590 | 16 X 25 | 1840 | 16 X 31.5 | 2070 | 18 X 35.5 | 2340 | ||||||
| 4700 | 472 | 16 X 25 | 1880 | 16 X 25 | 1980 | 16 X 31.5 | 2260 | 18 X 35.5 | 2520 | 18 X 40 | 2690 | ||||||
PRZYKŁAD NUMERU CZĘŚCI
CABB 220 M 1C BK 050 110

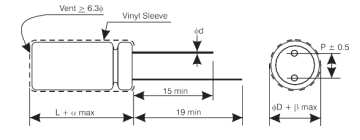

ROZSTAW I ŚREDNICA PRZEWODÓW
| φd | 5 | 6.3 | 8 | 10 | 13 | 16 | 18 |
| P | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 |
| φd | 0.5 | 0.6 | 0.8 | ||||
| A | 1.0 | 1.5 | |||||
| B | 0.5 | ||||||
CECHY
◆ 85℃ 1,000Hrs ▏2,000Hrs
◆ Niski prąd upływowy.
◆ Usei nhigh temperature industrial equipment.
◆ Zgodny z dyrektywą RoHS
