SMD Aluminiowe kondensatory elektrolityczne ▏AEC-Q200 ▏CAGC

CECHY
Standardowe 105 ℃, 2,000 Godziny zapewnione
Zakres napięcia 6.3 VDC ~ 450VDC, 4Φ ~ 18Φ
Zakres pojemności 1µF ~ 8,200 µF
Dostępna wersja samochodowa, TS-16949

Arkusz danych-dla-aluminiowych-elektrolitycznych-kondensatorów-SMD-▏AEC-Q200-▏CAGC.pdf (3501 pobrań )

CZĘŚĆ NUMER PRZYKŁAD

SPECYFIKACJE

Rzeczy	Wydajność
Zakres temperatury roboczej	6.3 ~ 100 V.							160 ~ 450 V.
	-55 ˚C ~ +105˚C							-40˚C ~ +105˚C
Tolerancja pojemności	Standard (+20% (przy 120 Hz, 20C), Opcja + 10% (przy 120 Hz, 20° C.)
Prąd upływowy(w temperaturze 20˚C)	Napięcie znamionowe	6.3 ~ 100 V.							160 ~ 450 V.
	Czas	Po 2 protokół							Po 5 protokół
	Rozmiar obudowy	4 ~ 10ɸ					12.5 ~ 18ɸ				12.5 ~ 18ɸ
	Prąd upływowy	I = 0,01 CV lub 3 A, cokolwiek jest większe					I = 0,03 CV lub 4 A, cokolwiek jest większe					I = 0,04 CV + 100 A
	Gdzie, C = pojemność znamionowa w µF V = znamionowe napięcie robocze prądu stałego w V
Współczynnik rozproszenia (Tan δ przy 120 Hz, 20C)	Napięcie znamionowe	6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	4 ~ 10	0.45	0.35	0.28	0.18	0.16	0.14	0.12	0.12	–	–
	12.5 ~ 18	0.40	0.38	0.34	0.26	0.22	0.18	0.14	0.10	0.20	0.25
	Gdy pojemność przekracza 1000µF, 0.02 należy dodać co każde 1000 µF wzrostu.
Charakterystyka w niskich temperaturach (przy 120 Hz)	Współczynnik impedancji nie powinien przekraczać wartości podanych w poniższej tabeli.
	Napięcie znamionowe					6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	Stosunek impedancji	Z (-25C)/Z(+20C)			ɸD < 12.5	4	4	3	2	2	2	2	3	–	–
					ɸD < 12.5	5	4	3	2	2	2	2	2	3	6
		Z(-55/-40C)/Z(+20C)			ɸD < 12.5	12	8	6	4	3	3	3	4	–	–
					ɸD < 12.5	10	8	6	4	3	3	3	3	6	10
Wytrzymałość	Czas testu		2,000 godz
	Zmiana pojemności		W +25% wartości początkowej dla ɸ D < 6.3mm; W + 20% wartości początkowej dla ɸ D > 8mm
	Współczynnik rozproszenia		Mniej niż 300% o określonej wartości dla ɸ D < 6.3mm; mniej niż 200% o określonej wartości dla ɸ D > 8mm
	Prąd upływowy		W określonej wartości
	∗Powyższe specyfikacje będą spełnione, gdy cAtemperaturę smoczków przywraca się do 20˚C Apo wymagane napięcie znamionowe 2,000 godzin w temperaturze 105˚C
Test trwałości	Czas testu: 1,000 godz; pozostałe elementy są takie same jak w przypadku Wytrzymałości. The przed pomiarami należy przyłożyć napięcie znamionowe do kondensatorów 160 ~ 450 V. (Patrz JIS C 5101-4 4.1).
Prąd tętniący & Mnożniki częstotliwości	Częstotliwość. (Hz) Czapka. (µF)		50		120		1k		10k w górę
	Pod 1,000		0.80		1.00		1.25		1.40
	1,000 < C < 8,200		0.85		1.00		1.15		1.25

WYMIAR & DOPUSZCZALNY PRĄD TĘTNIJĄCY

µF	V.DC	6.3V (0J)		10V (1A)		16V (1C)		25V (1mi)		35V (1V)		50V (1H)		63V (1J)		100V (2A)
µF	Kod	ΦD x L	mama	ΦD x L	mama	ΦD x L	mama	ΦD x L	mama	Φ gł. x dł	mama	Φ D xL	mama	ΦD x L	mama	ΦD x L	mama
1	010											4 X 5.7	8	4 X 5.7	8
2.2	2R2											4 X 5.7	12	4 X 5.7	12
3.3	3R3											4 X 5.7	14	5 X 5.7	17
4.7	4R7							4 X 5.7	17	4 X 5.7	17	5 X 5.7	20	6.3 X 5.7	22
10	100					4 X 5.7	20	4 X 5.7	20	5 X 5.7	27	6.3 X 5.7	32	6.3 X 5.7	32
22	220	4 X 5.7	22	4 X 5.7	22	5 X 5.7	30	5 X 5.7	30	6.3 X 5.7	44	6.3 X 5.7	38	6.3 X 7.7	58	8 X 10	100
33	330	5 X 5.7	34	5 X 5.7	34	5 X 5.7	34	6.3 X 5.7	46	6.3 X 5.7	46	6.3 X 7.7	65	8 X 10	140	10 X 10	150
47	470	5 X 5.7	38	5 X 5.7	38	6.3 X 5.7	48	6.3 X 5.7	48	6.3 X 7.7	80	6.3 X 7.7	70	8 X 10	170	12.5 X 13.5	250
100	101	6.3 X 5.7	69	6.3 X 5.7	69	6.3 X 5.7	69	6.3 X 7.7	100	8 X 10	240	8 X 10	210	10 X 10.3	310	12.5 X 13.5	380
220	221	6.3 X 7.7	120	6.3 X 7.7	120	6.3 X 7.7	120	8 X 10 10 X 7.7	270 270	8 X 10	270	10 X 10.3	330	12.5 X 13.5	470	16 X 16.5	450
330	331	8 X 10	290	8 X 10	290	8 X 10 10 X 7.7	290 290	8 X 10	290	10 X 10	370	12.5 X 13.5	490	16 X 16.5	650	18 X 16.5 16 X 21.5	590 750
470	471	8 X 10	320	8 X 10 10 X 7.7	320 320	10 X 10	380	10 X 10	380	12.5 X 13.5	520	12.5 X 16	550	16 X 16.5	700	18 X 21.5	980
1,000	102	10 X 10	410	10 X 10.3	410	12.5 X 13.5	550	12.5 X 16	550	16 X 16.5	800	18 X 16.5	990
2,200	222	12.5 X 13.5	680	12.5 X 13.5	680	16 X 16.5	900	16 X 16.5	900	18 X 16.5	1,050
3,300	332	12.5 X 16	850	16 X 16.5	950	16 X 16.5	950	18 X 16.5 16 X 21.5	1,150 1,200
3,300	332	12.5 X 16	850	16 X 16.5	950	16 X 16.5	950	18 X 16.5 16 X 21.5	1,150 1,200
4,700	472	16 X 16.5	1,000	16 X 16.5	1,000	18 X 16.5 16 X 21.5	1,225 1,275	18 X 21.5	1,300
4,700	472	16 X 16.5	1,000	16 X 16.5	1,000	18 X 16.5 16 X 21.5	1,225 1,275	18 X 21.5	1,300
6,800	682	18 X 16.5 16 X 21.5	1,290 1,350	18 X 16.5 16 X 21.5	1,290
6,800	682	18 X 16.5 16 X 21.5	1,290 1,350	18 X 16.5 16 X 21.5	1,350
8,200	822	18 X 21.5	1,450	18 X 21.5	1,450

µF	V.DC	160V (2C)		200V (2D)		250V (2mi)		400V (2G)		450V (2W)
µF	Kod	Φ gł. x dł	mama	Φ D xL	mama	Φ D xL	mama	DxL	mama	DxL	mama
3.3	3R3					12.5 X 13.5	60			12.5 X 13.5	40
4.7	4R7					12.5 X 13.5	65	12.5 X 13.5	45	12.5 X 13.5	45
10	100			12.5 X 13.5	80	12.5 X 13.5	70	12.5 X 13.5	50	12.5 X 16	75
22	220			12.5 X 16	10	12.5 X 13.5	105	16 X 16.5	85	16 X 16.5	85
33	330	12.5 X 13.5	95	12.5 X 16	120	16 X 16.5	180	18 X 16.5	100	18 X 16.5	100
47	470	16 X 16.5	240	16 X 16.5	220	16 X 16.5	220	18 X 21.5	130
100	101	16 X 16.5	250	18 X 16.5	280	18 X 16.5	260

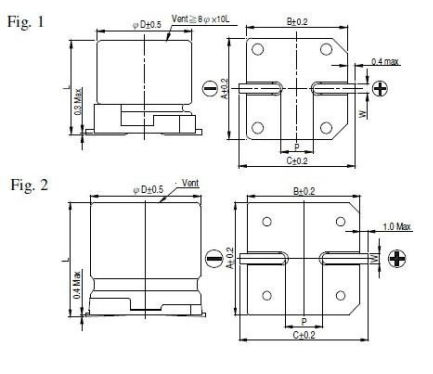

ROZSTAW I ŚREDNICA PRZEWODÓW

D	L	A	B	C	W	P±0.2	Figa. NIE.
4	5.7 + 0.3	4.3	4.3	5.1	0.5 ~ 0.8	1.0	1
5	5.7 + 0.3	5.3	5.3	5.9	0.5 ~ 0.8	1.5	1
6.3	5.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
6.3	7.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
8	10.0 + 0.5	8.4	8.4	9.0	0.7 ~ 1.1	3.1	1
10	7.7 + 0.3	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.0 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.3 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
13	13.5 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
13	16.0 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
16	16.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
16	21.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
18	16.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2
18	21.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2

CECHY

◆ Standardowa 105℃,2,000 Godziny zapewnione
◆ Zakres napięcia 6.3 VDC ~ 450VDC,4F ~18F
◆ Zakres pojemności 1µF~ 8,200 µF
◆ Dostępna wersja samochodowa,TS-16949
◆ Zgodny z dyrektywą RoHS
