Chip Tantalum kondensatory SMD ▏ Generalne & Low ESR ▏CBAA CBAB

Jinpei zapewnia doskonałą wydajność i szeroki zakres pojemności dzięki stałemu kawałkowi proszków tantalu o wysokim wzmocnieniu spiekanych w próżni. Flame opóźniający epoksydę zapewnia optymalną ochronę środowiska i siłę dielektryczną. Wartości niestandardowe, Pakiety niskoprofilowe, Niestandardowe oznaczenie, Pokaz wojskowy, topliwy, itp., są dostępne.
Arkusz danych-kondensatorów-chipów-tantalowych-SMD-▏General-Low-ESR-▏CBAA-CBAB.pdf (3589 Pliki )

Formowane żywicą epoksydową, UL94V-0 Zmniejszający palność
Doskonała wydajność w zakresie wilgotności i udarów
Niski prąd upływowy
-55° do +125°C zakres temperatur pracy
Dostępny jest rozszerzony zakres pojemności i konstrukcje niskoprofilowe

Jinpei zapewnia doskonałą wydajność i szeroki zakres pojemności dzięki stałemu kawałkowi proszków tantalu o wysokim wzmocnieniu spiekanych w próżni. Flame opóźniający epoksydę zapewnia optymalną ochronę środowiska i siłę dielektryczną. Wartości niestandardowe, Pakiety niskoprofilowe, Niestandardowe oznaczenie, Pokaz wojskowy, topliwy, itp., są dostępne.

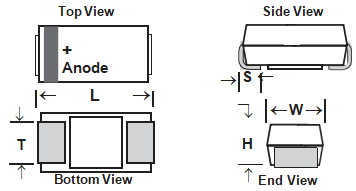

WYMIARY (dostępna również wersja niskoprofilowa)

ROZMIAR OBUDOWY L W H T S
S (0805)

[2012]

 .079±.008

[2 ±0,2]

 .049±.008

[1.25±0,2]

 .047±.008

[1.2±0,2]

 .043±.008

[1.1±0,2]

 .020±.012

[.5±0,3]
A (1206)

[3216]

 .126±.008

[3.2±0,2]

 .063±.008

[1.6±0,2]

 063±.008

[1.6±0,2]

 .047±.008

[1.2±0,2]

 .031±.012

[0.8±0,3]
B (1411)

[3528]

 .138±.008

[3.5±0,2]

 .110±.008

[2.8±0,2]

 .075±.008

[1.9±0,2]

 .087±.008

[2.2±0,2]

 .031±.012

[0.8±0,3]
C (2412)

[6032]

 .236±.012

[6.0±0,3]

 .126±.012

[3.2±0,3]

 .098±.012

[2.5±0,3]

 .087±.008

[2.2±0,2]

 .051±.012

[1.3±0,3]
D (2917)

[7343]

 .287±.012

[7.3±0,3]

 .169±.012

[4.3±0,3]

 .110±.012

[2.8±0,3]

 .094±.008

[2.4±0,2]

 .051±.012

[1.3±0,3]
mi(2917H) [7343H] .287±.012

[7.3±0,3]

 169±.012

[4.3±0,3]

 .162±.012

[4.1±0,3]

 .094±.008

[2.4±0,2]

 .051±.012

[1.3±0,3]



POJEMNOŚĆ STANDARDOWA I ESR (W) WARTOŚCI (rozszerzony zakres wartości dostępny w każdym rozmiarze, ESR jest typ.)

Ocena Volta 85° C.2 4VDC(5V. Fala) 6.3VDC(8V. Fala) 10VDC(13V. Fala) 16VDC(20V. Fala) 20VDC(26V. Fala) 25VDC(33V. Fala) 35VDC(46V. Fala) 50VDC(65V. Fala)
uF Kod Rozmiar obudowy Cbaba

ESR

 CBAB

ESR

 Sprawa

Rozmiar

 Cbaba

ESR

 CBAB

ESR

 Rozmiar obudowy Cbaba

ESR

 CBAB

ESR

 Rozmiar obudowy Cbaba

ESR

 CBAB

ESR

 Rozmiar obudowy Cbaba

ESR

 CBAB

ESR

 Rozmiar obudowy Cbaba

ESR

 CBAB

ESR

 Rozmiar obudowy Cbaba

ESR

 CBAB

ESR

 Rozmiar obudowy Cbaba

ESR

 CBAB

ESR
0.1 104 S 25 A 24 10 A 22 10
.15 154 S 25 A 21 6 B/A 17/15 10/10
.22 224 S 25 A 18 6 B 14 10
.33 334 S 25 A 15 6 B 12 2.5
.47 474 S 25 S 25 A 14 9 B/A 10/12 2.5/4 C/B 8 1.8/2.0
.68 684 S 30 S 25 JAK 12/25 8/TO A 10 6 B 8 2.5 C/B 7 1.6/3.0
1.0 105 JAK 14/25 JAK 13/25 JAK 11/20 6/TO A 9 5.5 B/A 7/8 2/4 B 6.5 2 C 5.5 1.6
1.5 155 S 30 JAK 12/25 JAK 10 6/TO JAK 8/12 6/TO B/A 5/6.5 Nie dotyczy/4,5 B 5 1.5 C/B 4.5/5.2 2.5/3 DC 4/4.5 1/1.5
2.2 225 S 25 JAK 9/20 6/TO JAK 7 6/TO B/A 5.5/6.5 Nie dotyczy/4 B/A 3.5/5.3 1.5/4 B 4.5 2.2 C 3.5 1.5 DC 2.5 .8/1.5
3.3 335 JAK 9/20 4/TO JAK 7/12 6/TO B/A 5/5.5 Nie dotyczy/4 B/A 4.5/5 2/4 C/B 2.5/3 Nie dotyczy/1.3 C 2.8 1.2 DC 2.0/2.5 NA/.8 D 2.0 .8
4.7 475 JAK 7.5/14 3.5/TO B/A 5/6 Nie dotyczy/3,5 B/A 4/5 1.5/3 B/A 3.5/4 1.5/3 DC 2.5/2.8 Nie dotyczy/.6 C 2.4 .6 DC 1.5/2.2 .7/.7 D/E 1.4/.9 .6
6.8 685 B/A 6/6.5 Nie dotyczy/3 B/A 4/5 1.2/2 B/A 3/4 1.2/3 C/B 2.5/3.5 .8/1.2 DC 1.8/2 Nie dotyczy/.6 DC 1.4/2 Nie dotyczy/.6 D 1.3 .5 mi .9 .5
10 106 B/A 4/6 1.2/2 B/A 3/4 1/2 B/A 2.5/3 .8/2 C/B 2/2.8 .6/.8 D 1.3 Nie dotyczy/.5 DC 1.2/1.8 .4/.6 D 1 .4 mi .9
15 156 B/A 3.5/4 1.2/2 C/B 2.5/3.2 .6/.7 C/B 2.2/2.8 .5/.7 C 1.8 .4 D 1.1 .35 D 1 .4 mi .9 .3 mi .9
22 226 C/B 2.5/3.2 .5/.6 C/B 2/2.5 .5/.6 C/B 1.8/2.4 .4/.7 DC 1.1/1.6 .25/.35 D .9 .3 D .9 .4 mi .9 .3 mi .9
33 336 C/B 2.2/2.8 .5/.5 DC 1.3/1.8 Nie dotyczy/.3 DC 1.1/1.6 .25/.3 DC .9/1.5 .25/.3 D .9 .25 mi .9 .3 mi .3
47 476 DC 1.3/1.8 Nie dotyczy/.5 DC 1.1/1.6 .22/.25 DC .9/1.2 .22/.3 DC .9/1.4 .2/.3 E/D .9/.9 Nie dotyczy/.2 mi .9 .3
68 686 DC 1.1/1.6 .2/.25 DC .9/1.6 .2/.2 D .9 .2 D .9 .15 mi .9 .2 mi .9
100 107 DC .9/1.3 .2/.2 DC .9/1.4 .15/.3 D .9 .15 D/E .9 .15/.15 mi .9 .15 mi .9
150 157 DC .7/1.0 .15/.3 D 1 .15 mi 1 .15 mi .9 .15
220 227 D .9 .15 mi 1 .15 mi .9 .15 mi .9
330 337 mi .9 .15 mi .9 .15 mi .9 .1 mi .9
470 477 mi .9 .15 mi .9 .1 mi .9 mi .9
680 687 mi .9 .1 mi .5 .1 mi .9 mi .9



SPECYFIKACJE

POJEMNOŚĆ

(120 Hz)

 ΔC OD POCZĄTKU@20°C WSPÓŁCZYNNIK ROZPROSZENIA, TYP.
-55° C. +85° C. +125° C. -55° C. +20° C. +85° C. +125° C.
<1.0μF

-10%

+10%

+12%

 6% 4% 5% 6%
1.5 do 68μF 10% 6% 8% 10%
100 do 220μF 12% 8% 10% 12%
330 do 680μF 16% 12% 14% 16%



STANDARDOWE OPAKOWANIE

Rozmiar obudowy 7” Ilość szpul, typ. Szerokość taśmy
S 0805 [2012] 2500 8mm
A 1206 [3216] 2000 8mm
B 1411 [3528] 2000 8mm
C 2412 [6032] 500 12mm
D 2917 [7343] 500 12mm
mi 2917H [7343H] 400 12mm

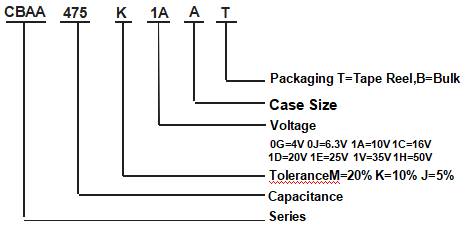

PRZYKŁAD NUMERU CZĘŚCI

Cechy
 Formowany żywicą epoksydową, UL94V-0 Zmniejszający palność;
 Doskonała wilgotność i odporność na przepięcia. Niski prąd upływowy;
 Zakres temperatury roboczej od -55° do +125°C;
 Dostępny rozszerzony zakres pojemności i niskoprofilowe konstrukcje;

Zgodny z dyrektywą RoHS
