SMD alumīnija elektrolītiskie kondensatori ▏105℃ 2000h ▏zems ESR ▏CAHA
Funkcijas
105° C, 2000 garantētas stundas
Zema pretestība
Aizstāj RVHSeries
Saderīgs ar RoHS
105° C, 2000 garantētas stundas
Zema pretestība
Aizstāj RVHSeries
Saderīgs ar RoHS
SPECIFIKĀCIJAS
| Vienums | Performance | |||||||||
| Darba temp. Diapazons | -55°C ~ + 105° C | |||||||||
| Kapacitātes tolerance | ± 20% (120Hz, 20° C) | |||||||||
| Noplūdes strāva (pie 20•C) | I=0,01CV vai 3µA (kurš ir lielāks) pēc 2 minūtes, kur C = nominālā kapacitāte µF V = nominālā līdzstrāvas darba volti | |||||||||
| Izkliedes koeficients
Tanδ plkst 120 Hz, 20° C |
Nominālais spriegums | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (maks) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Nominālais spriegums | 6.3 | 10 | 16 | 25 | 35 | |||||
| Zema temperatūra
Raksturlielumi (pie 120 Hz) |
Impedances attiecība |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Dzīves pārbaude |
Pārbaudes laiks |
Slodzes glabāšanas laiks | ||||||||
| 2000 Stundā | 1000 Stundā | |||||||||
| Kapacitātes maiņa | ±20% robežās no sākotnējās vērtības | ± robežās 20% sākotnējās vērtības | ||||||||
| Izkliedes koeficients | Mazāk nekā 200% noteiktas vērtības | Mazāk nekā 200% noteiktas vērtības | ||||||||
| Noplūdes strāva | Norādītās vērtības robežās | Norādītās vērtības robežās | ||||||||
| Pārbaudes apstākļi | 20° C (pēc pieteiktā nominālā sprieguma 2000 stundas plkst
105° C |
20° C (pēc uzglabāšanas 1000 stundas 105°C temperatūrā
bez sprieguma) |
||||||||
| Ripple Current & Frekvenču reizinātāji | VDC(V) Frek. (Hz) | 50,60 | 120 | 1Kandids | 10K up | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standarti | Atbilst JIS C raksturlielumam W 5141 | |||||||||
DIMENSIJA, IMEDANCE & PIEĻAUJAMĀ SPĀRVĪBAS Strāva
Pulsācijas strāva mA/rms pie 120 Hz, 105° C
Impedance : pie 100K Hz, 20ºC
| VDC
μF Saturs |
6.3V (0Dž) | 10V (1Izšķirt) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

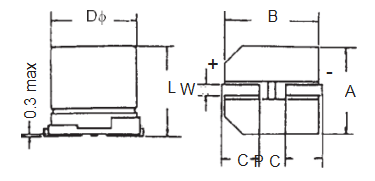

KLĀTŅU ATtālums UN DIAMETRS
| φD±0,5 | Lukturis | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 uz 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 uz 1.1 | 4.7 |
DAĻAS NUMURA PIEMĒRS
KAD 470 M 1V TR 080100
Funkcijas
◆ 105°C, 2000 garantētas stundas
◆ Zema pretestība
◆ Saderīgs ar RoHS
