Datu lapa aksiālajiem svina slapjiem tantala kondensatoriem ▏Stikla blīvējums | CBDB
Īss ievads
CBDB sērija ir daļēji noslēgti cauruļveida slapji tantala elektrolītiskie kondensatori Ar polārajiem aksiālajiem vadiem ir raksturīgi mazi izmēri, zema līdzstrāvas noplūde, stabils un izcils sniegums, augsta uzticamība un ilgs kalpošanas laiks. CBDB sērija atbilst Ķīnas elektroniskās nozares standarta SJ/T10030-91 prasībām, plaši izmanto elektroniskajās iekārtās militārām un civilām vajadzībām, piemēram, telekomunikācijām, Aviācijas un aviācija.
Slapji tantala kondensatori / pieejams patenta sertifikāts parasti sastāv no anoda, kas izgatavots no tantala metāla, un katoda, kas izgatavots no tantala oksīda. Starp abiem ir izolācijas slānis, parasti veido mangāna dioksīds. Šķidrais elektrolīts parasti ir sērskābe. Šī struktūra padara slapja tantala kondensatoru ar augstu kapacitāti un stabilitāti.
Jinpei mitrie tantala kondensatori tiek plaši izmantoti daudzos lietojumos, īpaši jomās, kur nepieciešama augsta veiktspēja un uzticamība. Tos parasti izmanto kosmosa jomā, militārais aprīkojums, komunikācijas, naftas izpētes iekārtas un citi prasīgi lietojumi.
Vispārīgās īpašības
Darba temperatūras diapazons: -55℃～+125℃(>85℃,izmantojiet samazinātu spriegumu) Kapacitātes tolerance:M=±20%, K=±10%
Līdzstrāvas noplūde: +20 ℃ temperatūrā, I0≤0,001CRUR vai 1μA(Kas ir lielāks);
Pie +85℃ un +125℃, I0≤0,008CRUR vai 8μA(Kas ir lielāks)

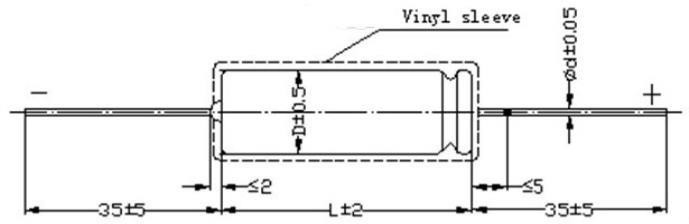

Zīmējums ，Korpusa izmērs un maks. svars
Kontūra un izmēri
Tabula 1
| Kods | Maks. svars (g) | D±0,5 (mm) | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |

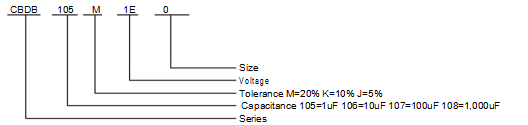

DAĻAS NUMURA PIEMĒRS
Piezīmes
1、Tantala kondensatorus nevar izmērīt ar multimetru (Viegli radīt neatgriezeniskus bojājumus un izraisīt noraidīšanu)
2、Kapacitāte, DF mēra frekvenci: 100Hz，U-=2,20 -1,0V，U~=1,00 -0.5V(efektīvā vērtība.
3、Izmēriet noplūdes strāvu virs 85 ℃,lūdzu, izmantojiet samazinātu spriegumu.
4、Īpaša izmēra un lielas kapacitātes produkti, lūdzu, sarunājieties ar mums
Funkcijas
CBDB sērija ir daļēji noslēgti cauruļveida slapji tantala elektrolītiskie kondensatori
Ar polārajiem aksiālajiem vadiem ir raksturīgi mazi izmēri, zema līdzstrāvas noplūde,
stabils un izcils sniegums, augsta uzticamība un ilgs kalpošanas laiks. CBDB
Sērija atbilst Ķīnas elektroniskās nozares standarta SJ/T10030-91 prasībām, plaši izmanto elektroniskajā
iekārtas militārām un civilām vajadzībām, piemēram, telekomunikācijām, Aviācijas un aviācija.
ROHS atbilstošs
