Iepriekšēja elektrolītiskā kondensatori ▏85 ℃ 3000 stundas ▏CAIA
Ir iespraužams terminālis, ko var tieši pielodēt pie PCB
Piemērots elektroniskām iekārtām ar vidēja augsta sprieguma ķēdēm
Pieejams iespiedshēmas plates spailes iespraužamā tipa un cilpas spaiļu tips
SPECIFIKĀCIJAS
| Preces | Performance | |||||||||||||||||
| Darba temperatūras diapazons | -40 °C ~ +85 ° C | |||||||||||||||||
| Kapacitātes tolerance | +20% (pie 120 Hz, 20 ° C) | |||||||||||||||||
| Noplūdes strāva (plkst 20 ° C) | I = 0,02 CV vai 1,5 mA atkarībā no tā, kurš ir mazāks (pēc 5 minūtes)
Kur, C = nominālā kapacitāte µF.V = nominālais līdzstrāvas darba spriegums V. |
|||||||||||||||||
| Izkliedes koeficients
(Tanδ pie 120Hz, 20° C) |
Nominālais spriegums | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (maks) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Zemas temperatūras īpašības (pie 120 Hz) |
Pretestības koeficients nedrīkst pārsniegt vērtības, kas norādītas zemāk esošajā tabulā. | |||||||||||||||||
| Nominālais spriegums | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedance
Attiecība |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Slodzes mūža tests |
Pārbaudes laiks | 3,000 Stundā |
* Specifikācijas ir izpildītas, kad kondensatori ir atjaunoti 20 °C pēc norādītā nominālā sprieguma 3,000 st. plkst 85 ° C |
|||||||||||||||
| Kapacitātes maiņa | < + 20% | |||||||||||||||||
| Izkliedes koeficients | Mazāk nekā 200% noteiktas vērtības | |||||||||||||||||
| Noplūdes strāva | Norādītās vērtības robežās | |||||||||||||||||
|
Derīguma termiņa pārbaude |
Pārbaudes laiks | 1,000 Stundā |
* Specifikācija ir jāsaskaņo, kad kondensatori tiek atjaunoti 20 °C pēc to iedarbības 1,000 st. plkst 85 ° C |
|||||||||||||||
| Kapacitātes maiņa | < + 20% | |||||||||||||||||
| Izkliedes koeficients | Mazāk nekā 200% noteiktas vērtības | |||||||||||||||||
| Noplūdes strāva | Norādītās vērtības robežās | |||||||||||||||||
|
Ripple Current & Frekvenču reizinātāji |
Frek. |
60 |
120 |
500 |
1k |
10k uz augšu |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Zem 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 un Uz augšu | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 un Uz augšu | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Ripple Current &
Temperatūras reizinātāji |
Temperatūra
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Reizinātājs | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Citi standarti | Atbilst JIS C raksturlielumam W 5141 | |||||||||||||||||

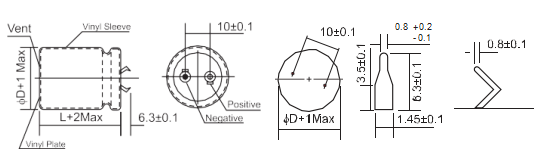

IESPĒJAMS TERMINĀLS VEIDS (2 TERMINĀLS)
IESPĒJAMS TERMINĀLS (4 TERMINĀLS)
DAĻAS NUMURA PIEMĒRS
Funkcijas
◆Snap-In termināļu veidi (2 Terminālis & 4 Tremināls)
◆ Ir iespraužams terminālis, ko var tieši pielodēt pie PCB
◆ Piemērots elektroniskām iekārtām ar vidēja augstsprieguma ķēdēm
◆ Pieejams iespiedshēmas plates spaiļu iespraušanas veids un spraudņa spailes veids
