Metalizēts poliestera plēves kondensators |Ultra mini izmērs | CDAD

Funkcijas

◆ Darba temp. Diapazons :-40°C~105°C (VR Derates 1.25% par °C virs 85°C)
◆ Kapacitātes diapazons:0.1~10uF
◆ Kapacitātes tolerance: J=5% K=10% M=20%
◆ Nominālais spriegums V R 85°C: 100V 250V 400V 630V
◆ Izkliedes koeficients: 1% MAX @1KHZ 25℃

DAĻAS NUMURA ​​PIEMĒRS

SPECIFIKĀCIJAS

Preces	Performance
Darba sprieguma diapazons	450Vdc, 630Vdc
Nominālā temperatūra	-40 °C ~ +85°C
Izmantojamā augstākās kategorijas temperatūra	+110° C (Nominālā sprieguma samazināšanas attiecība virs +85 °C ~ +110°C: 1.5% uz °C nominālā sprieguma)
Kapacitātes diapazons	0.033 µF ~ 3.3 µF
Kapacitātes tolerance	+2% (Gan), +5% (Dž), +10% (Kandids)
Izkliedes koeficients	1.0% (maks.) ka 1KHz 1.6% (maks.) pie 10KHz
Izolācijas pretestības terminālis pret termināli	Sprieguma uzlāde: 100Vdc x 1 min (plkst 20 °C+5°C) > 9,000MΏ par C < 0.33µF > 3,000MΏ x µF C >0.33µF
Izturēt spriegumu	No termināļa uz termināli:(plkst 20 ° C + 5° C)
	1.6 x VR pieteikts uz 2 sek. (atslēgt strāvu 10mA)
	Palēnināts sprieguma ātrums: 100V/sek
Nominālā sprieguma impulsa slīpums dV/dt (V/µs)	P VR	10mm	15mm	22.5mm
	450Vdc	110	45	20
	630Vdc	160	65	30



IZPILDE

Vienums	Pārbaude Metodes	Prasības
Izturība pret lodēšanas karstumu IEC 60068-2-20″	Lodēšanas vanna: 260°C+ 5°C Iegremdēšanas laiks: 10sek + 1sek	Kapacitātes maiņa |ΔC/C| :<2% DF Mainīt tanδ: 0.5% pie 1KHz IR: > robežvērtība
Izturība pret vibrācijām IEC 60068-2-6″	Frekvenču diapazons: 10Hz līdz 55 Hz amplitūda: 1.5m/m Ilgums: 6 stundas	Nedrīkst būt redzamu bojājumu, Nepārtrauciet Saskare, Nav atvērta vai īssavienojuma
Mitrs karstums, Līdzsvara stāvoklis IEC 60068-2-3″	Temperatūra: 40° C + 2°C Relatīvais mitrums: 90% uz 95% Ilgums: 1,000 stundas	Kapacitātes maiņa |ΔC/C |: <5% DF Mainīt tanδ: 0.5% pie 1KHz IR: > 50% robežvērtība
Elektriskā izturība IEC 60384-2″	Temperatūra: 85° C + 2°C Pielietotais spriegums: 1.10 x VR(DC) Ilgums: 1,000 stundas	Kapacitātes maiņa |ΔC/C |: <5% DF Mainīt tanδ: 0.5% pie 1KHz IR: > 50% robežvērtība



MAKSIMĀLIE IZMĒRI (mm)

R.V.	450Vdc (2W)
Tu e	W	H	T	P	dΦ	Tu e	W	H	T	P	dΦ
(µF)						(µF)
0.047	13.0	13	5	10	0.6	1.0	13	19	8	10	0.8
0.068	12.5	10	5	10	0.6		18.0	17	7.5	15	0.8
0.1	12.5	9.5	4.5	10	0.6		26.0	16	7	22.5	0.8
	18.0	11	5	15	0.8	1.2	18.0	18	8	15	0.8
0.15	12.5	12	4.5	10	0.6	1.5	13.0	21.5	9.5	10	0.8
0.22	12.5	12	6.5	10	0.6		18.0	18.5	8.5	15	0.8
	18.0	11.5	6	15	0.8		26.0	17.5	7	22.5	0.8
0.33	12.5	12	6	10	0.6	2.2	18.0	21.5	11.5	15	0.8
	18.0	13	5	15	0.8		26.0	19	9	22.5	0.8
0.47	12.5	15.5	6.5	10	0.6	3.3	26.0	23.5	13	22.5	0.8
	18.0	13	5.5	15	0.8
0.68	12.5	16	7.5	10	0.6
	18.0	15.5	5.5	15	0.8

R.V.	630Vdc (2Dž)
Jūs esat	W	H	T	P	dΦ
(µF)
0.033	12.5	10.5	4.5	10	0.6
0.047	12.5	13	5	10	0.6
	18.0	11	5	15	0.8
0.068	13.0	13	6	10	0.6
	18.0	11	5	15	0.8
0.1	12.5	16	6	10	0.6
	18.0	11	5	15	0.8
0.22	18.0	13	5	15	0.8
0.33	18.0	13	5	15	0.8
0.47	18.0	17.5	9	15	0.8
0.68	18.0	20.5	10.5	15	0.8
1.0	26.0	20.5	9.5	22.5	0.8



NOMINĒJUMS SPRIEGUMS (Vrms) VS. FREKVENCIJA

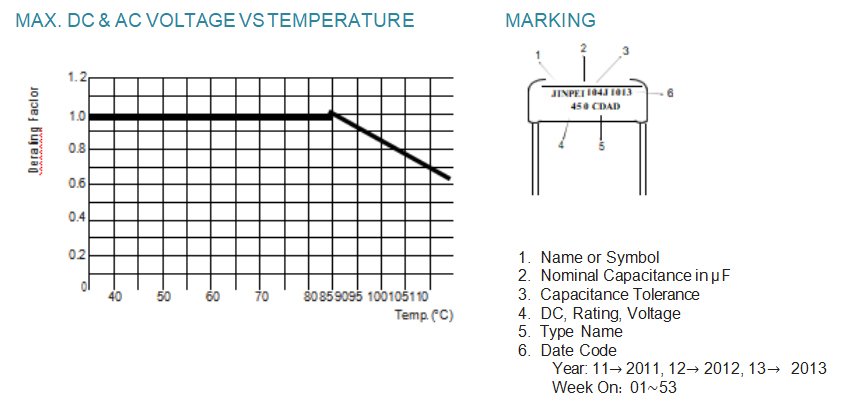

MAX. DC & AC SPRIEGUMS VS TEMPERATŪRA

MAKSIMĀLĀ STRĀVA, AMPS (rms)

450Vdc / 200Vac

KLP (µF)	P	15.75 KHz	35 KHz	45 KHz	65 KHz	80 KHz	100 Khz
0.047	10	0.18	0.20	0.21	0.23	0.24	0.25
0.068	10	0.20	0.22	0.23	0.24	0.25	0.26
0.1	10	0.36	0.46	0.50	0.56	0.60	0.64
	15	0.15	0.17	0.19	0.20	0.21	0.22
0.15	10	0.40	0.48	0.53	0.58	0.62	0.66
0.22	10	0.45	0.57	0.61	0.69	0.73	0.78
	15	0.18	0.19	0.20	0.21	0.22	0.23
0.33	10	0.48	0.60	0.65	0.72	0.74	0.80
	15	0.77	0.97	1.05	1.17	1.25	1.32
0.47	10	0.50	0.70	0.80	0.90	1.00	1.10
	15	0.67	0.88	0.99	1.06	1.17	1.31
0.68	10	0.60	0.90	1.00	1.10	1.20	1.30
	15	0.88	1.13	1.24	1.41	1.48	1.63
1.0	10	0.80	1.20	1.30	1.50	1.60	1.80
	15	1.06	1.38	1.59	1.77	1.84	1.91
1.2	15	1.20	1.50	1.65	1.85	2.00	2.20
1.5	10	0.98	1.30	1.40	1.60	1.70	1.90
	15	1.40	1.70	1.80	2.00	2.20	2.40
	22.5	1.38	1.68	1.78	1.96	2.00	2.04
2.2	15	1.70	2.00	2.20	2.35	2.50	2.70
	22.5	2.30	2.37	2.43	2.52	2.55	2.60
3.3	22.5	2.65	2.69	2.80	2.81	2.82	2.90



MAKSIMĀLĀ STRĀVA, AMPS (rms)

630Vdc / 250Vac

KLP (µF)	P	15.75 KHz	35 KHz	45 KHz	65 KHz	80 KHz	100 KHz
0.033	10	0.14	0.20	0.22	0.25	0.27	0.30
0.047	10	0.18	0.24	0.30	0.35	0.39	0.42
0.068	10	0.21	0.29	0.32	0.37	0.41	0.44
0.1	10	0.25	0.37	0.45	0.50	0.55	0.63
0.047	15	0.16	0.22	0.24	0.27	0.30	0.32
0.068	15	0.23	0.26	0.32	0.35	0.40	0.44
0.1	15	0.42	0.55	0.58	0.65	0.69	0.73
0.22	15	0.58	0.62	0.67	0.78	0.80	0.85
0.33	15	0.91	1.15	1.25	1.40	1.48	1.58
0.5	15	0.85	1.08	1.18	1.30	1.40	1.49
0.68	15	1.16	1.48	1.60	1.80	1.90	2.05
1.0	22.5	1.85	2.25	2.36	2.60	2.70	2.85



IEPAKOJUMA KODS

Metho d	Lielapjoma	Munīcija	Spole
Kods	B	Izšķirt	R



VADĪBAS GARUMS NO SĒDĒJPLAKNES

mm	5	10	15	20	25
Kods	050	100	150	200	250



LENTES KODS (Lentas atstatums no svina, ja pielīmēts)

Atstarpes	10mm	15mm
Iepakošana	Izšķirt	Izšķirt
Kods	RT3	RT4



VADĪBAS STILA KODA PIEMĒRS

IEVADS
CDAC sērijas ir izgatavotas no metalizēta poliestera plēves dielektriķa, vara svina un epoksīdsveķu pārklājums. Tie ir piemēroti bloķēšanai, sakabe, atsaistīšana, filtrēšana, apiešanas laika ķēde un ideāli piemērota lietošanai datos / telekomunikāciju iekārtas, rūpnieciskais instruments, automātiskās vadības sistēmas un citi vispārēji elektroniski lietojumi.
