Metalizēts polipropilēna plēves kondensators |Zems DF| CDBC

Funkcijas

◆ Zems izkliedes koeficients augstā frekvencē
◆ Augsta kapacitātes un izkliedes koeficienta stabilitāte
◆ Neinduktīva konstrukcija
◆ Pašārstēšanās
◆ Liesmu slāpējošs epoksīdsveķu pārklājums (atbilst UL 94V-0)

SPECIFIKĀCIJAS

Preces	Performance
Darba sprieguma diapazons	100Vdc, 250Vdc, 400Vdc, 630Vdc
Nominālā temperatūra	-40 ˚C ~ +85ºC
Izmantojamā augstākās kategorijas temperatūra	+105ºC (Nominālā sprieguma samazināšana virs +85˚C ~ +110ºC: 1.5% uz ºC nominālā sprieguma)
Kapacitātes diapazons	0.01 µF ~ 10 µF
Kapacitātes tolerance	+3% (H), +5% (Dž), +10% (Kandids)
Izkliedes koeficients	KHz	C < 0.1 µF	0.1 < C < 1.0 µF	1.0 < C < 3.0 µF	3.0 < C < 5.0 µF	5.0 < C < 10 µF
	1	< 0.10%
	100	< 0.40%	< 0.70%	< 1.20%	< 1.80%	< 2.80%
Izolācijas pretestības terminālis pret termināli	Sprieguma uzlāde: 100Vdc x 1 min (20˚C temperatūrā + 5˚C) > 30,000MΩ C < 0.33µF > 10,000MΩ x µF C > 0.33µF
Izturēt spriegumu	No termināļa uz termināli: (20˚C temperatūrā + 5˚C)
Nominālā sprieguma impulsa slīpums dV/dt (V/µs)	Piķis VR		7.5mm	10mm	15mm	22.5mm	27.5mm
	100Vdc		130	110	100	70	50
	250Vdc		240	220	200	130	100
	400Vdc		—	350	300	200	150
	630Vdc		—	420	400	250	180



TICAMĪBAS PĀRBAUDE

Vienums	Pārbaude Metodes	Prasības
Izturība pret lodēšanas karstumu IEC 60068-2-20	Lodēšanas vanna: 260ºC + 5ºC iegremdēšanas laiks: 10sek + 1sek	Kapacitātes maiņa ІΔ C/C : <1% DF Mainīt Δ iedegumu d : 0.1% pie 1KHz IR: > robežvērtība
Izturība pret vibrācijām IEC 60068-2-6	Frekvenču diapazons: 10Hz līdz 55 Hz amplitūda: 1.5mm Ilgums: 6 stundas	Nedrīkst būt redzamu bojājumu, Nav intermitējoša kontakta, Nav atvērta vai īssavienojuma
Mitrs karstums, Līdzsvara stāvokļa IEC 60068-2-3	Temperatūra: 40ºC + 2ºC Relatīvais mitrums: 90% uz 95% Ilgums: 1,000 stundas	Kapacitātes maiņa ІΔC/C І< : 3% DF Mainīt Δ iedegumu d: 0.1% pie 1KHz IR: > 50% robežvērtība
Elektriskā izturība IEC 60384-17	Temperatūra: 85ºC + 2ºC Pielietotais spriegums: 1.25 x VR(DC) Ilgums: 2,000 stundas	Kapacitātes maiņa ІΔC/CІ< : 3% DF Mainīt Δ iedegumu d : 0.1% pie 1KHz IR: > 50% robežvērtība



MAKSIMĀLIE IZMĒRI

	W.V.	100VDC (2Izšķirt)					250VDC (2E)					400VDC (2Gan)					630VDC (2Dž)
(µF)	Kods	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d
0.010	103											10.5	7.5	4.0	7.5	0.6	10.5	9.0	5.5	7.5	0.6
0.012	123											10.5	8.5	4.0	7.5	0.6	10.5	9.5	6.0	7.5	0.6
0.015	153											10.5	9.0	4.5	7.5	0.6	10.5	10.5	6.0	7.5	0.6
0.018	183											10.5	9.5	4.5	7.5	0.6	10.5	11.0	6.5	7.5	0.6
0.022	223						10.5	7.5	4.0	7.5	0.6	10.5	10.0	5.0	7.5	0.6	13.0	10.0	6.0	10.0	0.6
0.027	273						10.5	8.0	4.0	7.5	0.6	10.5	10.5	5.5	7.5	0.6	13.0	11.0	6.5	10.0	0.6
0.033	333						10.5	8.5	4.5	7.5	0.6	10.5	11.0	6.0	7.5	0.6	13.0	11.5	7.0	10.0	0.6
0.039	393						10.5	9.0	4.5	7.5	0.6	13.0	11.0	5.5	10.0	0.6	13.0	12.0	8.0	10.0	0.6
0.047	473	10.5	7.5	4.0	7.5	0.6	10.5	10.0	4.5	7.5	0.6	13.0	11.0	5.5	10.0	0.6	13.0	13.0	8.0	10.0	0.6
0.056	563	10.5	8.0	4.0	7.5	0.6	10.5	10.5	5.0	7.5	0.6	13.0	11.5	6.0	10.0	0.6	13.0	14.0	9.0	10.0	0.6
0.068	683	10.5	9.0	4.5	7.5	0.6	10.5	11.0	5.5	7.5	0.6	13.0	12.5	6.5	10.0	0.6	18.0	12.5	7.0	15.0	0.8
0.082	823	10.5	9.5	4.5	7.5	0.6	10.5	11.5	6.0	7.5	0.6	13.0	13.0	7.0	10.0	0.6	18.0	13.0	7.5	15.0	0.8
0.10	104	10.5	10.0	5.0	7.5	0.6	10.5	12.0	6.5	7.5	0.6	13.0	13.5	8.0	10.0	0.6	18.0	14.0	8.0	15.0	0.8
0.12	124	10.5	10.0	5.5	7.5	0.6	13.0	11.5	6.0	10.0	0.6	18.0	12.0	6.0	15.0	0.8	18.0	15.5	8.0	15.0	0.8
0.15	154	10.5	11.0	6.0	7.5	0.6	13.0	12.0	6.5	10.0	0.6	18.0	12.5	7.0	15.0	0.8	18.0	16.5	9.0	15.0	0.8
0.18	184	10.5	11.5	6.5	7.5	0.6	13.0	12.5	7.0	10.0	0.6	18.0	13.5	8.5	15.0	0.8	18.0	17.5	10.0	15.0	0.8
0.22	224	13.0	11.5	6.0	10.0	0.6	13.0	13.0	7.5	10.0	0.6	18.0	15.0	8.0	15.0	0.8	18.0	18.5	11.5	15.0	0.8
0.27	274	13.0	12.0	6.5	10.0	0.6	18.0	13.0	6.0	15.0	0.8	18.0	16.0	8.5	15.0	0.8	25.5	18.0	9.0	22.5	0.8
0.33	334	13.0	13.0	7.0	10.0	0.6	18.0	14.0	6.5	15.0	0.8	18.0	17.0	9.5	15.0	0.8	25.5	19.0	10.0	22.5	0.8
0.39	394	13.0	13.5	7.5	10.0	0.6	18.0	14.5	7.0	15.0	0.8	18.0	18.0	10.5	15.0	0.8	25.5	20.0	11.0	22.5	0.8
0.47	474	13.0	14.0	8.5	10.0	0.6	18.0	15.0	8.0	15.0	0.8	25.5	16.0	9.0	22.5	0.8	20.5	20.5	12.0	17.5	0.8
																	25.5	21.0	12.0	22.5	0.8
0.56	564	18.0	14.0	7.0	15.0	0.8	18.0	16.0	8.5	15.0	0.8	25.5	17.0	10.0	22.5	0.8	25.5	22.5	13.5	22.5	0.8
0.68	684	18.0	15.0	7.5	15.0	0.8	18.0	17.0	9.5	15.0	0.8	25.5	18.0	11.0	22.5	0.8	25.5	24.0	15.0	22.5	0.8
0.82	824	18.0	15.5	8.0	15.0	0.8	18.0	18.5	10.0	15.0	0.8	25.5	20.0	11.0	22.5	0.8	25.5	25.5	16.5	22.5	0.8
1.00	105	18.0	16.5	9.0	15.0	0.8	18.0	20.0	11.0	15.0	0.8	25.5	21.5	12.5	22.5	0.8	26.0	16.5	12.0	22.5	0.8
																	31.5	25.0	16.0	27.5	0.8
1.20	125	18.0	17.5	10.0	15.0	0.8	25.5	18.0	9.0	22.5	0.8	25.5	23.0	14.0	22.5	0.8	31.5	27.0	18.0	27.5	0.8
1.50	155	18.0	18.5	11.5	15.0	0.8	25.5	19.5	10.5	22.5	0.8	25.5	24.5	15.5	22.5	0.8
1.80	185	25.5	18.0	9.0	22.5	0.8	25.5	20.5	11.5	22.5	0.8
2.20	225	25.5	19.0	10.0	22.5	0.8	25.5	22.0	13.0	22.5	0.8
2.70	275	25.5	20.0	11.5	22.5	0.8	25.5	23.5	14.5	22.5	0.8
3.30	335	25.5	24.5	15.5	22.5	0.8	25.5	25.5	16.0	22.5	0.8



DAĻAS NUMURA ​​PIEMĒRS – BULK

DAĻAS NUMURA ​​PIEMĒRS – RADIĀLS LIETOTS

KApacitāte

µF	0.01	0.047	0.1	0.47	1.0	3.3
pF	10,000	47,000	100,000	470,000	–	–
Kods	103	473	104	474	105	335



TOLERANCES KODS

Kods	Tolerance
Dž	+ 5%
Kandids	+ 10%
M	+ 20%



NOMINĒJUMS SPRIEGUMS

W.V.	100	250	400	630
Kods	2Izšķirt	2E	2Gan	2Dž



LENTES KODS (Skatīt diagrammas)

Atstarpes	7.5mm	10mm	15mm
Iepakošana	A vai R	Izšķirt	Izšķirt
Kods	RT2	RT3	RT4



VADĪBAS STILA PIEMĒRI

RADIĀLĀS SVIŅA ATSTARPES

* Leadspace ir taisna svina neveidota sākotnējā svina telpa.

mm	7.5	10	15	22.5	27.5
Kods	075	100	150	225	275



VADĪBAS GARUMS NO SĒDĒJPLAKNES (ja lielapjoma iepakojums)

mm	5	10	15	20	25
Kods	050	100	150	200	250



IEPAKOJUMS

Met	od	Lielapjoma	Munīcija	Spole
Kods		B	Izšķirt	R



SVIŅA STILS

Kods	Stils
S	Taisni
Kandids	Kink-In (Stand Off)
F	Form Out
es	Veidlapa In

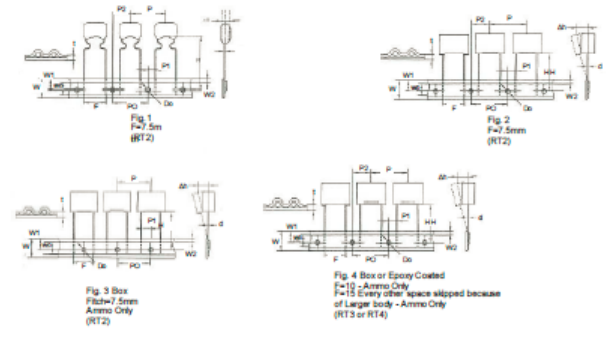

RADIĀLĀS LIETOŠANAS KODA SHĒMA

SPECIFIKĀCIJAS

Apraksts	Vēstule	Dimensija (mm)					Apraksts	Vēstule	Dimensija (mm)
		RT1	RT2	RT3	RT4	Tol.			RT1	RT2	RT3	RT4	Tol.
Svina stieples diametrs	d	0.5 / 0.6	0.5 / 0.6	0.6	0.6 / 0.8	+ 0.05	Nesēja lentes platums	W	18	18	18	18	+ 1;-0.5
Lentes piķis	P	12.7	12.7	12.7	25.4	+ 1	Turiet nospiestu lentes platumu	WO	6	6	9	10	Min
Padeves cauruma piķis	PO	12.7	12.87	12.7	12.7	+ 0.2	Cauruma pozīcija	W1	9	9	9	9	+ 0.5
Svina vada centrēšana	P1	3.85	2.6 / 3.75	7.7	5.2	+ 0.7	Turiet nospiestu lentes pozīciju	W2	3	3	3	3	Maks
Ķermeņa centrēšana	P2	6.35	6.35	12.7	12.7	+ 1.3	Padeves cauruma diametrs	Dariet	4	4	4	4	+ 0.2
Svina atstarpe (Piķis)	F	5	7.5	10	15	+ 0.6;-0.1	Lentes biezums	t	0.7	0.7	0.7	0.07	+ 0.2
Komponentu izlīdzināšana	∆h	0	0	0	0	+ 2	attēls	att	1 vai 2	1.2 vai 3	4	4
Komponenta augstums no lentes centra	H	18.5	18.5	18.5	18.5	+ 0.5

Piezīmēt: *Pieļaujamais uzkrātais solis ir mazāks par 1 mm, summā 20 laukumi.

*Nepārtraukta tukša sastāvdaļa mazāka par 3 secīgi gabali.

*Kopā tukšs uz viena ruļļa mazāk nekā 1%.

IEVADS
CDBC sērijas ir izgatavotas no metalizēta polipropilēna plēves dielektriķa, vara svina un liesmu slāpējošs epoksīdsveķu pārklājums. Piemērota bloķēšana, autors- caurlaide, sakabe, atsaistīšana, filtrēšana, laika noteikšana, skaņošana, temperatūras kompensācija un ideāli piemērota lietošanai balastos, komutācijas barošanas avoti, telekomunikāciju iekārtas, rūpnieciskie instrumenti, automātiskās vadības sistēmas un citas vispārējās elektroniskās iekārtas.
