Skrūvju elektrolītiskie kondensatori ▏85℃ 5000h ▏CAWC

Funkcijas
◆Ilgākais kalpošanas laiks
◆Augsta uzticamība
◆Izmanto invertoram、profesionāli barošanas avoti
◆Saderīgs ar RoHS

Datasheet-For-Screw-Electrolytic-Capacitors-▏85℃-5000Hrs-▏CAWC.pdf (3980 lejupielādes )

SPECIFIKĀCIJAS

Vienums	Performance
Darba temp.	-40°C ~+85°C
Kapacitātes tolerance	± 20% (120Hz, 20° C)
Leakage Current (20°C temperatūrā)	I = 0,01CV vai 5 (mA) kurš ir mazāks (pēc 5 minūtes) Kur, C = nominālā kapacitāte F. V = nominālais līdzstrāvas darba spriegums V.
Izkliedes koeficients iedegums pie 120 Hz, 20° C	Iedegums (maks)		0.15
Zema temperatūra Raksturlielumi (pie 120 Hz)	Kapacitātes maiņa: C(-25° C)/ C(+20° C) 0.7
Slodzes mūža pārbaude plkst 20 °C pēc pakļaušanas līdzstrāvas spriegumam ar nominālo viļņojošu strāvu 5000 stundas 85°C temperatūrā	Pārbaudes laiks		5000 stundas
	Kapacitātes maiņa		±15% robežās no sākotnējās vērtības
	Izkliedes koeficients		Mazāk nekā 175% noteiktas vērtības
	Noplūdes strāva		Norādītās vērtības robežās
Derīguma termiņa pārbaude plkst 20 °C pēc to iedarbības 1000 stundas 85°C temperatūrā bez sprieguma. Pirms mērījumu veikšanas kondensatoriem pieliek nominālo spriegumu. (Skatiet JIS 5102)	Pārbaudes laiks		1000 stundas
	Kapacitātes maiņa		±20% robežās no sākotnējās vērtības
	Izkliedes koeficients		Mazāk nekā 200% noteiktas vērtības
	Noplūdes strāva		Norādītās vērtības robežās
Ripple Current & Frekvenču reizinātāji	Frekvence	y (Hz)	50 / 60	120	300	1Kandids	10K up
	Reizinātājs		0.7	1.0	1.1	1.3	1.4
Ripple Current & Temperatūras reizinātāji	Temperatūra (° C)		40	60	85
	Pavairotāji		1.89	1.67	1.0
Standarti	Atbilst JIS C raksturlielumam W 5101-4

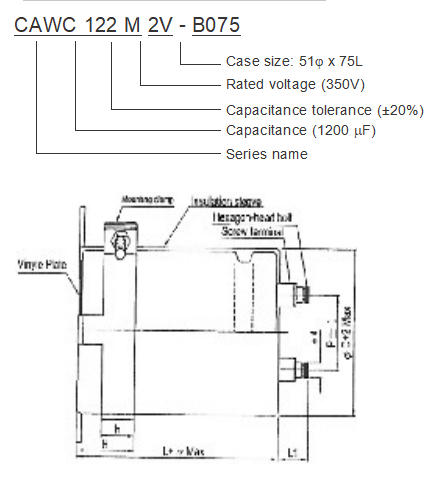

DAĻAS NUMURA PIEMĒRS

IZMĒRI

D	P		L1	W1	W2	H	h	izšķirt	b	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Skrūvju specifikācijas:

Plus skrūve ar sešstūra galvu: M5 x 0.8 x 10 Maks. skrūves pievilkšanas griezes moments: 3.23Nm

IZMĒRI & PIEĻAUJAMĀ SPĀRVĪBAS Strāva

V.DC Vienums uF	350V (2V)						400V (2Gan)						450V (2W)						500V (2H)						525V (2Y)
V.DC Vienums uF	Izmēra kods	D x L			Iedegums	Ripple Current	Izmēra kods	D x L			Iedegums	Ripple Current	Izmēra kods	D xL			Iedegums	Ripple Current	Izmēra kods	D x L			Iedegums	Ripple Current	Izmēra kods	D x L	Iedegums	Ripple Current
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

DAĻAS NUMURA PIEMĒRS

IZMĒRI

D	P		L1	W1	W2	H	h	izšķirt	b	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Skrūvju specifikācijas:

Plus skrūve ar sešstūra galvu: M5 x 0.8 x 10 Maks. skrūves pievilkšanas griezes moments: 3.23Nm

IZMĒRI & PIEĻAUJAMĀ SPĀRVĪBAS Strāva

V.DC Vienums uF	350V (2V)						400V (2Gan)						450V (2W)						500V (2H)						525V (2Y)
V.DC Vienums uF	Izmēra kods	D x L			Iedegums	Ripple Current	Izmēra kods	D x L			Iedegums	Ripple Current	Izmēra kods	D xL			Iedegums	Ripple Current	Izmēra kods	D x L			Iedegums	Ripple Current	Izmēra kods	D x L	Iedegums	Ripple Current
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

Funkcijas

◆ Izturība ar viļņveida strāvu: 85℃,5，000 stundas

◆ Izmanto gaisa kondicionētājam, universāls invertors. un barošanas avoti

◆ Saderīgs ar RoHS
