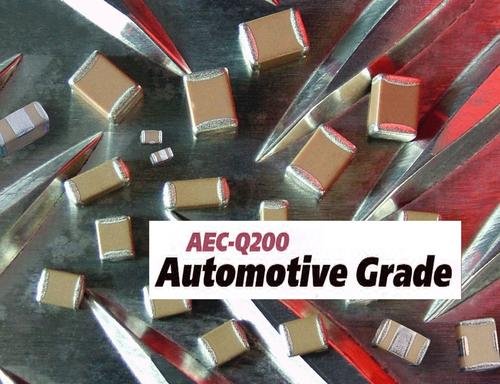

AEC-Q200 mērīšanas nosacījums kondensatoriem
Piezīme: AEC-Q200 vides pārbaudes apstākļi galvenokārt ir balstīti uz MIL-STD-202 un JEDEC22A-104 specifikācijām.. Dažādu daļu testa temperatūras nav tikai vienādas, bet arī barošanas avots (spriegums, strāva, un slodze) prasībām. Būs savādāk, augstas temperatūras uzglabāšana netiek piemērota neobjektivitāte un slodze, bet augstā temperatūrā darba mūža vajadzībām, temperatūras cikls un temperatūras ietekme, testa mērķis un metode nav viens un tas pats, temperatūras ciklā, augstām temperatūras izmaiņām jākontrolē temperatūras maiņas ātrums, Temperatūras trieciens netiek izmantots, augsts mitrums parasti ir pazīstams kā augstas temperatūras un mitruma tests, un mitruma izturība ir mitrās sasalšanas tests.
Testa stāvokļa piesardzības pasākumi: 1000 h testa procedūra jāveic ar 250 h un 500 h intervālu uzglabāšanai augstā temperatūrā (MIL-STD-202-108): [piemērojamo aprīkojumu: THS] plēves kondensators, tīkla zemas caurlaidības filtrs, tīkla pretestība, karstumjutīgs rezistors, Mainīgs kondensators, Mainīgais rezistors, Keramikas rezonators, EMI traucējumu slāpētājs, EMI traucējumu filtrs: 85°C/1000h Induktors, Transformators, Rezistors: 125°C/1000h Varistors: 150°C/1000h Tantala kondensators, Keramikas kondensators , Alumīnija elektrolītiskie kondensatori: Maksimālā nominālā temperatūra/1000h
Augstas temperatūras kalpošanas laiks (MIL-STD-202-108): [Piemērojamās ierīces: THS] Tīkla zemfrekvences filtrs, Tīkla pretestība: 85°C/1000h EMI traucējumu slāpētājs, EMI traucējumu filtrs: 85°C/1000h/Lietotie nominālie IL tantala kondensatori, keramikas kondensatori: Maksimālā nominālā temperatūra / 1000h / (2/3) slodze / nominālais spriegums Alumīnija elektrolītiskie kondensatori, induktori, transformatori: 105 ° C / 1000h Filmas kapacitāte: 1000h / (85 ° C / 125% nominālais spriegums, 105 ° C & 125 ° C / 100% nominālais spriegums) Atiestatāms drošinātājs: 125 ° C / 1000h Pretestība, termistors, mainīga kapacitāte: 125 ° C / 1000h / nominālais spriegums Mainīga pretestība: 125 ° C / 1000h / nominālās jaudas reostats: 125 ° C / 1000h/nominālais spriegums 85%+ma strāva keramiskais rezonators: 85°C/1000h/nominālais VDD+1MΩ, paralēlais invertors, 2X kristāla CL kapacitāte starp katru kristāla kāju un iezemēto kvarca oscilatoru: 125°C/ 1000h/nominālais VDD+1MΩ, paralēlais invertors, 2X kristāla CL kondensators starp katru kristāla tapu un zemi
Temperature cycling (JEDEC22A-104): [applicable devices: TSR, ESS] Film capacitance, mainīga kapacitāte, variable resistance, ceramic resonator, EMI interference suppressor, EMI interference filter: -55°C (30min) ←→85 °C(30min)/RAMP(15°C/min)/1000cycles Tantalum Capacitor, Keramikas kondensators, Rezistors, Thermistor: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)/1000cycles Aluminum Electrolytic Capacitor:-40°C(30min)←→105°C(30min)/RAMP(15°C/min)/1000cycles Inductor, Transformators, Rheostat, Quartz Oscillator, Resettable Fuse:-40°C(30min)←→125°C (30min)/RAMP
(15°C/min)/1000cycles Network Low-Pass Filter, Tīkla pretestība: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)/1000cycles
Temperature Shock (MIL-STD-202-107): [piemērojamo aprīkojumu: TC, TSK] Self-heal° C fuse: -40°C(15min)min125°C(15min)/300cycles high humidity (MIL-STD-202- 103): [applied equipment: THS] Tantalum Capacitors, Keramikas kondensatori: 85°C/85%RH/1000h/Voltage 1.3 to 1.5V Inductors & Transformers: 85°C/85%RH/1000h/ Non-energized Aluminum Electrolytic Capacitors: 85°C /85%RH/1000h/rated voltage
EMI interference suppressor, EMI interference filter: 85°C/85%RH/1000h/rated voltage & current resistance, termistors: 85°C/85%RH/1000h/operating power supply 10% Atiestatāms drošinātājs: 85°C/85 %RH/1000h/rated current 10% Variable capacitance, variable resistance: 85°C/85%RH/1000h/rated power 10% Network low-pass filter & network resistance: 85°C/85%RH/1000h/ Voltage [network capacitance (nominālais spritīkla pretestībasistance (10% of rated power)] Varistor: 85°C/85%RH/1000h/rated voltage 85%+ma current quartz oscillator, ceramic resonator: 85°C/85 %RH/1000h/Rated VDD+1MΩ, Parallel Inverter, 2X Crystal CL Capacitor Between Each Crystal Leg and Ground Film Capacitance: 40°C/93%RH/1000h/ Rated Voltage Humidity Resistance (MIL-STD -202-10THS [applicable device: THS] Film capacitance: (25°C←→65°C/90%RH*2cycle)/18h→-10°C/3h, each cycle is 24h in total, step7a&7b is not powered
