SUPER MINI CAPACITORES ELECTROLÍTICOS ▏85 ℃ 1,000 ~ 2,000HRS ▏CAZD
CARACTERÍSTICAS
85° C, 2000 Horas aseguradas, tipo miniatura estándar con 7 mm de altura para circuitos compactos.
85° C, 2000 Horas aseguradas, tipo miniatura estándar con 7 mm de altura para circuitos compactos.
PRESUPUESTO
| Artículo | Actuación | |||||||||||
| SE | MAR | |||||||||||
| Vida | A 85°C 1000 Horas | A 85°C 2000 Horas | ||||||||||
| Temperatura de funcionamiento. | -40°C ~ +85°C Rango | |||||||||||
| Tolerancia a la capacitancia | ± 20% (120Hz, 20° C) | |||||||||||
| Corriente de fuga
(a 20ºC) |
Yo = 0,01CV o 3 ( A) lo que sea mayor (después 2 minutos)
Dónde, C = capacitancia nominal en F. V = voltaje de trabajo CC nominal en V. |
|||||||||||
| Factor de disipación | Voltaje nominal | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Broncearse en 120 Hz,20° C | Broncearse (máximo) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Características de baja temperatura (a 120Hz) |
La relación de impedancia no excederá los valores indicados en la siguiente tabla. | |||||||||||
| Voltaje nominal | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Relación de impedancia | Z(-25° C) /Z(+20° C) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Prueba de vida útil de carga a 20 °C (después de aplicar la tensión nominal a 85 °C durante
1000/2000 horas) |
Tiempo de prueba | 1000 / 200 Horas | Prueba de vida útil a 20°C (después de la exposición a 85°C durante 1000 horas sin
Voltaje) |
Tiempo de prueba | 1000 Horas | |||||||
| Cambio de capacitancia | ± 20% | Cambio de capacitancia | ± 20% | |||||||||
| Factor de disipación | Menos que 200% de valor especificado | Factor de disipación | Menos que 200% de valor especificado | |||||||||
| Corriente de fuga | Dentro del valor especificado | Corriente de fuga | Dentro del valor especificado | |||||||||
| Corriente de ondulación & | 60(50) | 120 | 500 | 1K | 10k arriba | |||||||
| Multiplicadores de frecuencia | Bajo 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 a 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Corriente de ondulación &
Multiplicadores de temperatura |
Temperatura (° C) | Bajo 50 | 70 | 85 | ||||||||
| Multiplicadores | 1.75 | 1.58 | 1.00 | |||||||||
| Estándares | Satisface la característica W de JIS C 5141 | |||||||||||
DIMENSIONES & CORRIENTE DE ONDULACIÓN PERMISIBLE
Dimensión: D×L(mm); Corriente de ondulación: mA/RMS a 120 Hz 85 °C
| VDC
F Contenido |
4V(0GRAMO) | 6.3V(0J) | 10V(1A) | 16V(1do) | 25V(1mi) | 35V(1V) | 50V(1H) | 63V(1J) | |||||||||
| dxl | mamá | dxl | mamá | dxl | mamá | dxl | mamá | dxl | mamá | dxl | mamá | dxl | mamá | dxl | mamá | ||
| 0.1 | 0R1 | 4 incógnita 7 | 2 | 4 incógnita 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 incógnita 7 | 3 | 4 incógnita 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 incógnita 7 | 4 | 4 incógnita 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 incógnita 7 | 5 | 4 incógnita 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 incógnita 7 | 10 | 4 incógnita 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 incógnita 7 | 15 | 4 incógnita 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 incógnita 7 | 18 | 4 incógnita 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 incógnita 7 | 22 | 5 incógnita 7
4 incógnita 7 |
23
22 |
5 incógnita 7 | 26 | ||||||||||
| 10 | 100 | 4 incógnita 7 | 25 | 4 incógnita 7 | 26 | 5 incógnita 7
4 incógnita 7 |
30
26 |
6.3 incógnita 7
5 incógnita 7 |
34
31 |
6.3 incógnita 7 | 40 | ||||||
| 22 | 220 | 4 incógnita 7 | 31 | 4 incógnita 7 | 32 | 5 incógnita 7
4 incógnita 7 |
39
33 |
5 incógnita 7
4 incógnita 7 |
41
34 |
6.3 incógnita 7 | 47 | 6.3 incógnita 7 | 53 | 8 incógnita 7 | 70 | ||
| 33 | 330 | 4 incógnita 7 | 32 | 4 incógnita 7 | 32 | 4 incógnita 7 | 35 | 5 incógnita 7 | 43 | 6.3 incógnita 7 | 53 | 8 incógnita 7
6.3 incógnita 7 |
71
60 |
8 incógnita 7
6.3 incógnita 7 |
76
65 |
||
| 47 | 470 | 4 incógnita 7 | 38 | 4 incógnita 7 | 38 | 5 incógnita 7
4 incógnita 7 |
47
39 |
6.3 incógnita 7
5 incógnita 7 |
59
49 |
6.3 incógnita 7 | 65 | 8 incógnita 7 | 83 | 8 incógnita 7 | 85 | ||
| 100 | 101 | 5 incógnita 7 | 61 | 6.3 incógnita 7
5 incógnita 7 |
75
63 |
6.3 incógnita 7 | 80 | 6.3 incógnita 7 | 90 | 8 incógnita 7 | 125 | ||||||
| 220 | 221 | 6.3 incógnita 7 | 90 | 6.3 incógnita 7 | 99 | 8 incógnita 7 | 140 | 8 incógnita 7 | 146 | ||||||||
| 330 | 331 | 8 incógnita 7 | 129 | 8 incógnita 7 | 156 | ||||||||||||
| 470 | 471 | 8 incógnita 7 | 154 | ||||||||||||||

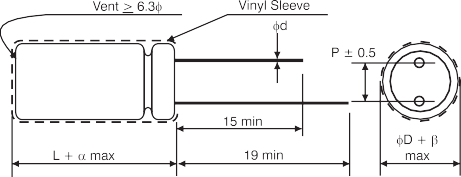

ESPACIADO Y DIÁMETRO DE LOS PLOMOS
| D | 4 | 5 | 6.3 | 8 |
| PAG | 1.5 | 2.0 | 2.5 | 3.5 |
| d | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
Ejemplo de número de pieza
CAZD 0R1 METRO 1H en 040 070
CARACTERÍSTICAS
◆85°C, 1000 ~2000 horas aseguradas, 5mm de altura con baja fuga.
◆ Uso en equipos industriales muy compactos de alta temperatura..
◆ Cumplimiento de ROHS
