Capacitores electrolíticos de asada ▏105 ℃ 3,000hrs ▏Cavb
CARACTERÍSTICAS
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Adecuado para equipos electrónicos con circuitos de media-alta tensión.. Terminal de placa de circuito impreso tipo complemento y tipo terminal de lengüeta disponibles.
3,000 Hour Life
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Adecuado para equipos electrónicos con circuitos de media-alta tensión.. Terminal de placa de circuito impreso tipo complemento y tipo terminal de lengüeta disponibles.
3,000 Hour Life
PRESUPUESTO
| Artículo | Actuación | |||||||||||||||||||||||
| Temperatura de funcionamiento. Rango | -40° C ~ +105 ° C | |||||||||||||||||||||||
| Tolerancia a la capacitancia | ± 20% (a 120Hz, 20° C) | |||||||||||||||||||||||
| Corriente de fuga (a 20ºC) | I=0.02CV or 1.5mA whichever is smaller (después 5 minutos) Dónde, C=rated capacitance in F. V=rated DC working voltage. | |||||||||||||||||||||||
| Factor de disipación
(Bronceado a 120 Hz, 20° C) |
Voltaje nominal | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| Broncearse (máximo) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 for D = 35mm | ||||||||||||||||||||||||
|
Características de baja temperatura (a 120Hz) |
La relación de impedancia no excederá los valores indicados en la siguiente tabla.. | |||||||||||||||||||||||
| Voltaje nominal | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| Relación de impedancia | Z(-25° C) / Z(+20° C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Z(-40° C) / Z(+20° C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
Prueba de vida de carga |
Tiempo de prueba | 3000 horas | ||||||||||||||||||||||
| Cambio de capacitancia | Dentro de ±20% del valor inicial | |||||||||||||||||||||||
| Factor de disipación | Menos que 200% de valor especificado | |||||||||||||||||||||||
| Corriente de fuga | Dentro del valor especificado | |||||||||||||||||||||||
| Las especificaciones anteriores se cumplirán cuando los condensadores se restablezcan a 20 °C después
la tensión nominal aplicada 3000 horas a 105°C |
||||||||||||||||||||||||
|
Prueba de vida útil |
Tiempo de prueba | 1000 horas | ||||||||||||||||||||||
| Cambio de capacitancia | Dentro de ±20% del valor inicial | |||||||||||||||||||||||
| Factor de disipación | Menos que 150% de valor especificado | |||||||||||||||||||||||
| Corriente de fuga | Dentro del valor especificado | |||||||||||||||||||||||
| Las especificaciones anteriores se cumplirán cuando los condensadores se restablezcan a 20 °C después de exponerlos durante 1000 horas a 105°C sin voltaje aplicado. | ||||||||||||||||||||||||
| Corriente de ondulación & Multiplicadores de frecuencia | VIRGINIA OCCIDENTAL (V) frecuencia (Hz) | 50/60 | 120 | 300 | 1K | 10k arriba | ||||||||||||||||||
| Multiplicador | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| Corriente de ondulación & Multiplicadores de temperatura | Temperatura (° C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| Multiplicador | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| Estándares | Satisfies Characteristics W of JIS C 5141 | |||||||||||||||||||||||

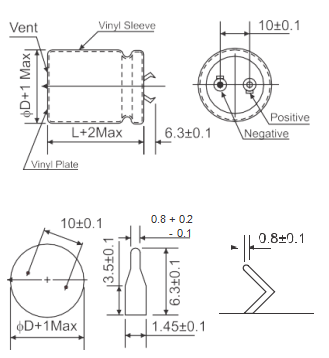

TIPO DE TERMINAL DE ENCAJE
Ejemplo de número de pieza
CARACTERÍSTICAS
◆ Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
◆ Adecuado para equipos electrónicos con circuitos de media-alta tensión.. Terminal de placa de circuito impreso tipo complemento y tipo terminal de lengüeta disponibles.
◆ 3,000 Hour Life
