Hoja de datos para condensadores de tantalio húmedo de plomo axial ▏ Glass sellado | CBDB
Breve introducción
La serie CBDB es los condensadores electrolíticos de tántalo húmedo húmedo a medio sellado con cables axiales polares se caracterizan en pequeño tamaño, Baja fugas de CC, actuaciones estables y excelentes, Alta confiabilidad y larga vida. La serie CBDB cumple con los requisitos del estándar de la industria electrónica china SJ/T10030-91, ampliamente utilizado en equipos electrónicos para aplicaciones militares y civiles como telecomunicaciones, aeroespacial y aviación.
Condensadores de tántalo húmedo / Certificado de patente disponible Por lo general, consisten en un ánodo hecho de metal tántalo y un cátodo hecho de óxido de tantalum. Entre los dos hay una capa aislante, generalmente formado por dióxido de manganeso. El electrolito líquido suele ser ácido sulfúrico. Esta estructura hace que el condensador de tántalo húmedo tenga alta capacitancia y estabilidad.
Los condensadores de tantalum jinpei húmedo se usan ampliamente en muchas aplicaciones, especialmente en áreas donde se requieren alto rendimiento y confiabilidad. Se usan comúnmente en aeroespacial, equipo militar, comunicación, Equipo de exploración de petróleo y otras aplicaciones exigentes.
Características generales
Rango de temperatura de funcionamiento: -55℃～+125 ℃(>85℃,Usar voltaje redondeado) Tolerancia a la capacitancia:M=±20%,K=±10%
Fuga de CC: a +20℃, I0≤0.001CRUR o 1μA(cual es mayor);
A +85℃ y +125℃, I0≤0.008CRUR o 8μA(cual es mayor)

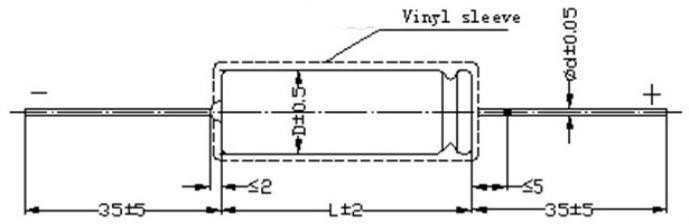

Dibujo ，Dimensión de la caja y máx.. peso
Esquema y dimensiones
Mesa 1
| Código | Máximo. peso (gramos) | D±0,5(mm) | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Ejemplo de número de pieza
Notas
1、Los condensadores de tantalio no se pueden medir con un multímetro (Causa fácilmente daños irreversibles y conduce al rechazo.)
2、Capacidad, Frecuencia de medición del DF: 100Hz，U-=2,20 -1,0V，U~=1.00 -0.5V(valor efectivo.
3、Mida la corriente de fuga por encima de 85 ℃,utilice voltaje reducido.
4、Productos de tamaño especial y gran capacitancia., por favor negocia con nosotros
Características
La serie CBDB son condensadores electrolíticos de tantalio húmedos tubulares semisellados.
Con cables axiales polares se caracterizan por su pequeño tamaño., Baja fugas de CC,
actuaciones estables y excelentes, Alta confiabilidad y larga vida. CBDB
La serie cumple con los requisitos del estándar de la industria electrónica china SJ/T10030-91, ampliamente utilizado en electrónica
Equipos para aplicaciones militares y civiles como telecomunicaciones., aeroespacial y aviación.
Cumple con RoHS
