DESCRIPCIÓN

Solicitud

El condensador de filtrado de bajo voltaje integrado inteligente tipo JINPEI CJAF está diseñado para situaciones en las que las redes eléctricas tienen cierto contenido armónico, pero el condensador de potencia de tipo común no funciona normalmente, sus principales características son las siguientes:
1.Condensador de bajo voltaje de alta calidad, diseño sin aceite, alta seguridad;
2.Adopción de interruptor de conmutación sin sobretensiones, con tecnología avanzada, actuaciones estables y fiables; 3.Adopción de tecnología y proceso especiales.,Suprime eficazmente armónicos y sobretensiones de alto orden.,Tiene una eficiencia obvia en la supresión de armónicos de orden. 3, 5, 7, 9 y arriba;
4.Estructura modular, combinación flexible, conveniente expansión de capacidad, instalación sencilla, conveniente para el mantenimiento;
5.Red inteligente, 485 interfaz de comunicación,puede cambiar en la computadora detrás del escenario, realizar una gestión integrada de la distribución;
6.Adopción del modo de control descentralizado., 200,000 tiempos de conmutación sin fallos, con alta confiabilidad; 7.Interfaz hombre-máquina humanizada, operación sencilla, mantenimiento conveniente, es conveniente para solucionar fallas en el sitio;
8.Está equipado con un dispositivo SH a prueba de explosiones y un dispositivo de control de temperatura en el interior., lo que mejora la confiabilidad del funcionamiento en ubicaciones con armónicos severos;
9.Excelente eficiencia de ahorro de energía, aumenta efectivamente el factor de potencia, Reduce el consumo de energía eléctrica y mejora la calidad de la energía eléctrica..
El condensador de filtrado de bajo voltaje integrado inteligente tipo ZMZ-J se aplica principalmente a ubicaciones donde la corriente armónica es 40% abajo (como convertidor de frecuencia, y otros equipos), no solo
Cumple con los requisitos de compensación reactiva y mejora del factor de potencia., pero también elimina la influencia de armónicos de alto orden en el sistema., mejora la calidad de la electricidad.

Filtrado de funciones del producto

Suprime eficazmente armónicos y sobretensiones de alto orden., Forma un canal de baja resistencia para armónicos de alto orden.. Absorbe y libera los armónicos., Elimina la influencia de armónicos de alto orden en el condensador., Protege circuitos y condensadores de sobrecargas., evita que los condensadores se sobrecalienten, medio aislante del envejecimiento, evita la reducción del rendimiento de autocuración, o reducción de la vida útil.

Conmutación sin sobretensiones

Combinado con un interruptor de conmutación de condensador especial, sin sobretensión de conmutación.

Compensación de fase dividida

El condensador de cada fase del producto de tipo compensación de fase separada se puede cambiar por separado, lo que mejora la precisión de compensación reactiva, permite compensar bien el desequilibrio reactivo trifásico.

Medición

Medición de tensión de distribución., actual, potencia reactiva, factor de potencia; Medición y corrección automáticas de fase y cambio de CT.; Medición de corriente trifásica y temperatura interior de cada condensador..

Protección

Conmutación rápida de corriente y protección contra sobrecorriente del circuito.; Protección contra sobretensión y subtensión del condensador.; exceso de temperatura, Protección de desequilibrio de fase abierta y trifásica del condensador., cuando la temperatura del condensador supera los 65 ℃, Toda la máquina del condensador saldría de funcionamiento., lo que mejora su vida útil, y garantiza el funcionamiento seguro del sistema..

Señal

Estado de conmutación, encima, estado bajo y compensación, señales de estado de sobre y bajo voltaje; Tipo de operación de protección y señales de tipo de falla de autodiagnóstico..

Comunicación

Adopción del acoplamiento de comunicación RS-485 entre el condensador y el controlador., lo cual es conveniente para cargar una gran cantidad de datos de muestreo, así como para intercambiar información con un terminal de monitor externo, trabajo del sistema de formularios.

En línea

Funciones de comunicación por red por cable y comunicación por red de radio..

Control de red inteligente

Es capaz de detectar y rastrear la variación reactiva del sistema automáticamente., y cambia el banco de condensadores automáticamente. Realice la conmutación circular para condensadores con la misma capacitancia., y realizar la conmutación según la vacante para condensadores con diferente capacitancia. El condensador que se conectó antes debe salir primero.,que sale antes debe cambiarse primero; El condensador cuya temperatura de funcionamiento es más baja debe conectarse primero., cuya temperatura de funcionamiento es más alta debe salir primero; cuando la situación de compensación es estable, Los condensadores deben cambiarse circularmente cada quince minutos., Evite el funcionamiento prolongado de cualquier condensador..

Autodiagnóstico de averías

El elemento de control inteligente del condensador realizará un autodiagnóstico de los parámetros de funcionamiento del cuerpo., una vez que hay una falla de autoinspección, toda la máquina responde rápidamente y sale corriendo.

Principales parámetros técnicos Condiciones ambientales

Temperatura ambiente: -25~55℃; Temperatura relativa: 40℃, 20~90%; Altitud: ≤2000m.

Condiciones de suministro de energía Voltaje nominal: -220V/~380V; Desviación de voltaje: ± 20%;

Forma de onda de voltaje: onda sinusoidal, la tasa de distorsión total no excede 7%; Frecuencia nominal: 50Hz±5%;

Consumo de energía: <2W.

Seguridad electrica

Liquidación eléctrica, distancia de fuga, resistencia del aislamiento, protección de seguridad, resistencia al cortocircuito, La protección del circuito de muestreo y control debe ser completa.

de conformidad con las cláusulas correspondientes de la norma DL/T842-2003 Especificación de pedido para baja- instalación de condensadores de derivación de voltaje.

Error de medición

Voltaje: ≤0,5% (dentro del 80~120% del voltaje nominal); Actual: ≤1% (dentro del 5%~20% de la corriente nominal), factor de potencia: ±1,5%;

Temperatura: ±1℃. Error de protección

Voltaje: ≤0,5%; Actual: ≤1%;

Temperatura: ±1℃. Tiempo: ±0,01 s.

Parámetros de compensación reactiva

Intervalo de conmutación del condensador: >10s(1s~10s personalizado);

Capacidad reactiva: compensación común≤40kvar, compensación separada≤20kvar;

Cantidad en línea: ≤120 piezas.

Fiabilidad

Precisión de control: 100%;

Tiempos de conmutación permitidos: 100,000 veces;

Tasa de atenuación del tiempo de funcionamiento de la capacidad del condensador.: ≤1%/año;

Tasa de atenuación de conmutación de la capacidad del condensador.: ≤0,1%/diez mil veces; Tasa de falla anual: ≤1%.

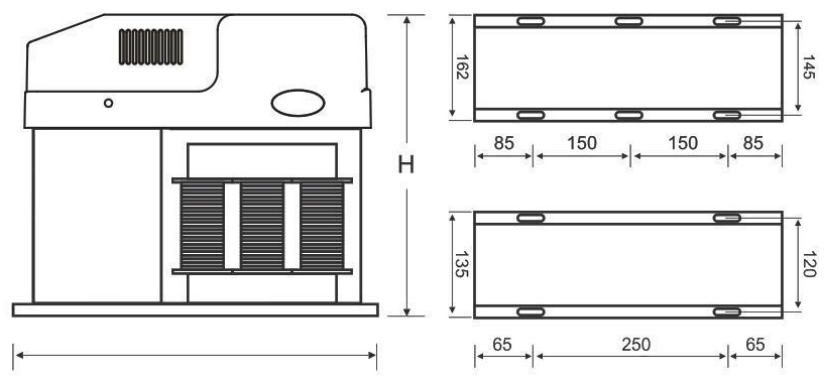

Tamaño externo y de instalación
