Condensadores de tántalo húmedo de plomo axial ▏half sellado |CBDA
Condensadores electrolíticos de tantalio húmedos tubulares semisellados serie CBDA
Con cables axiales polares se caracterizan por su pequeño tamaño., Baja fugas de CC, actuaciones estables y excelentes, Alta confiabilidad y larga vida. CBDA
La serie cumple con los requisitos del estándar de la industria electrónica china SJ/T10030-91,
ampliamente utilizado en equipos electrónicos para aplicaciones militares y civiles como telecomunicaciones, aeroespacial y aviación.
Características generales
Rango de temperatura de funcionamiento: -55X3~+125<0(>85<0 con reducción de tensión nominal)
Rango de capacitancia: 1 uF~3300uF
Tolerancia a la capacitancia: ± 20%, ± 10%
Voltaje: 6.3V~125V
Fuga de CC: en +20dodo, 10^0,001CRiñonalVRiñonal o 1 es decir, un(Cualquiera que sea mayor);
a +85P y +125P, I0W0.0080CRiñonalVRiñonalo 8 es decir, un(Cualquiera que sea mayor)

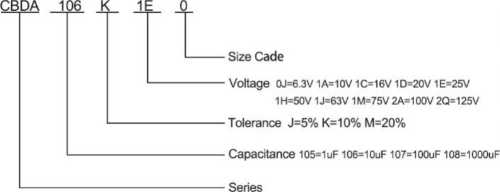

Ejemplo de número de pieza
| Código | Máximo. peso(gramo) | D±0,5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Capacitancia nominal, Voltaje nominal. Reducción de voltaje,Tamaño de caja y características generales
| Voltaje nominal | Reducción de voltaje | Tamaño de la caja | Capacidad (mF) | Df(%)Máximo 25C85C125espejismo | impedancia( Q) -55100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Características
Condensadores electrolíticos de tantalio húmedos tubulares semisellados serie CBDA
Con cables axiales polares se caracterizan por su pequeño tamaño.,
Baja fugas de CC, actuaciones estables y excelentes, Alta confiabilidad y larga vida.
La serie CBDA cumple con los requisitos del estándar de la industria electrónica china SJ/T10030-91, ampliamente utilizado en equipos electrónicos para aplicaciones militares y civiles como telecomunicaciones, aeroespacial y aviación.
Cumple con RoHS
