Capacitores electrolíticos de aceleración ▏85 ℃ 3,000hrs ▏caia
Tiene un terminal a presión que se puede soldar directamente a una PCB
Adecuado para equipos electrónicos con circuitos de media-alta tensión.
Terminal de placa de circuito impreso tipo complemento y tipo terminal de lengüeta disponibles
PRESUPUESTO
| Elementos | Actuación | |||||||||||||||||
| Rango de temperatura de funcionamiento | -40 °C ~ +85 ° C | |||||||||||||||||
| Tolerancia a la capacitancia | +20% (a 120Hz, 20 ° C) | |||||||||||||||||
| Corriente de fuga (en 20 ° C) | I = 0,02 CV o 1,5 mA, el que sea menor (después 5 minutos)
Dónde, C= capacitancia nominal en µF.V= voltaje de trabajo CC nominal en V. |
|||||||||||||||||
| Factor de disipación
(Tanδ a 120 Hz, 20° C) |
Voltaje nominal | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| tanδ (máximo) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Características de baja temperatura (a 120Hz) |
La relación de impedancia no excederá los valores indicados en la siguiente tabla.. | |||||||||||||||||
| Voltaje nominal | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedancia
Relación |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Prueba de vida de carga |
Tiempo de prueba | 3,000 Horas |
* Las especificaciones se cumplirán cuando los condensadores se restablezcan a su 20 °C después de la tensión nominal aplicada 3,000 horas a las 85 ° C |
|||||||||||||||
| Cambio de capacitancia | < + 20% | |||||||||||||||||
| Factor de disipación | Menos que 200% de valor especificado | |||||||||||||||||
| Corriente de fuga | Dentro del valor especificado | |||||||||||||||||
|
Prueba de vida útil |
Tiempo de prueba | 1,000 Horas |
* La especificación se cumplirá cuando los condensadores se restablezcan a su 20 °C después de exponerlos durante 1,000 horas a las 85 ° C |
|||||||||||||||
| Cambio de capacitancia | < + 20% | |||||||||||||||||
| Factor de disipación | Menos que 200% de valor especificado | |||||||||||||||||
| Corriente de fuga | Dentro del valor especificado | |||||||||||||||||
|
Corriente de ondulación & Multiplicadores de frecuencia |
frecuencia. |
60 |
120 |
500 |
1k |
10k arriba |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Bajo 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 y arriba | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 y arriba | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Corriente de ondulación &
Multiplicadores de temperatura |
Temperatura
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Multiplicador | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Otros estándares | Satisface la característica W de JIS C 5141 | |||||||||||||||||

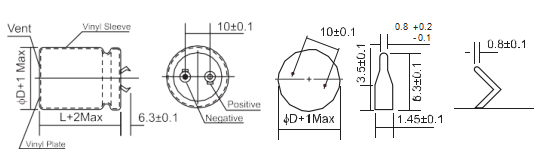

TERMINAL DE ENCAJE TIPO (2 TERMINAL)

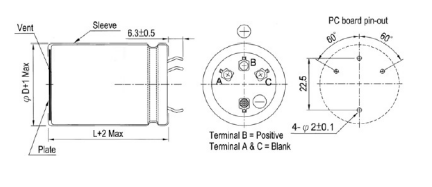

TERMINAL DE ENCAJE (4 TERMINAL)

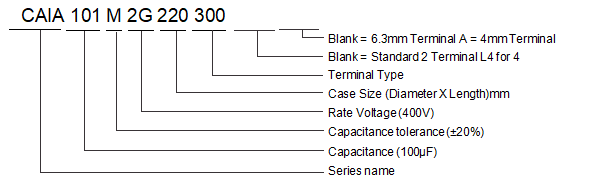

Ejemplo de número de pieza
CARACTERÍSTICAS
◆Tipos de terminales a presión (2 Terminal & 4 Treminal)
◆ Tiene un terminal a presión que se puede soldar directamente a una PCB
◆ Adecuado para equipos electrónicos con circuitos de media-alta tensión.
◆ Disponibles tipo encaje a presión y tipo terminal de terminal de placa de circuito impreso
