Snap-in elektrolytiske kondensatorer ▏85 ℃ 3.000 timer ▏CAIA
Har en snap-in terminal som kan lodde direkte til et printkort
Velegnet til elektronisk udstyr med mellemhøjspændingskredsløb
Trykt printkort terminal snap-in type og lug terminal type tilgængelig
Specifikationer
| Genstande | Præstation | |||||||||||||||||
| Driftstemperaturområde | -40 °C ~ +85 ° C. | |||||||||||||||||
| Kapacitanstolerance | +20% (ved 120Hz, 20 ° C.) | |||||||||||||||||
| Lækstrøm (på 20 ° C.) | I = 0,02CV eller 1,5 mA, alt efter hvad der er mindst (efter 5 minutter)
Hvor, C= nominel kapacitans i µF.V= nominel DC arbejdsspænding i V. |
|||||||||||||||||
| Dissipationsfaktor
(Tanδ ved 120Hz, 20° C.) |
Nominel spænding | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Lav temperatur egenskaber (ved 120Hz) |
Impedansforholdet må ikke overstige værdierne i nedenstående tabel. | |||||||||||||||||
| Nominel spænding | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedans
Forhold |
Z (-25 ° C.)/Z(+20 ° C.) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C.)/Z(+20 ° C.) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Test af belastningslevetid |
Test tid | 3,000 Hrs |
* Specifikationerne skal være opfyldt, når kondensatorerne genoprettes 20 °C efter den ansøgte nominelle spænding 3,000 timer kl 85 ° C. |
|||||||||||||||
| Kapacitansændring | < + 20% | |||||||||||||||||
| Dissipationsfaktor | Mindre end 200% af specificeret værdi | |||||||||||||||||
| Lækstrøm | Inden for angivet værdi | |||||||||||||||||
|
Holdbarhedstest |
Test tid | 1,000 Hrs |
* Specifikationen skal være opfyldt, når kondensatorerne genoprettes 20 °C efter at have eksponeret dem for 1,000 timer kl 85 ° C. |
|||||||||||||||
| Kapacitansændring | < + 20% | |||||||||||||||||
| Dissipationsfaktor | Mindre end 200% af specificeret værdi | |||||||||||||||||
| Lækstrøm | Inden for angivet værdi | |||||||||||||||||
|
Ripple Strøm & Frekvens multiplikatorer |
Frekv. |
60 |
120 |
500 |
1k |
10k op |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Under 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 og op | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 og op | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Ripple Strøm &
Temperatur multiplikatorer |
Temperatur
( ° C.) |
40 | 55 | 70 | 85 | |||||||||||||
| Multiplikator | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Andre standarder | Opfylder karakteristik W for JIS C 5141 | |||||||||||||||||

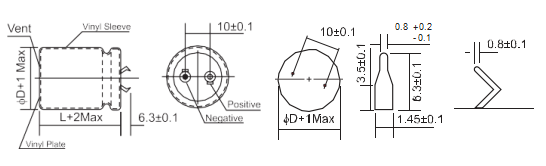

SNAP-IN TERMINAL TYPE (2 TERMINAL)

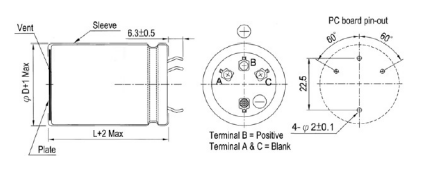

SNAP-IN TERMINAL (4 TERMINAL)

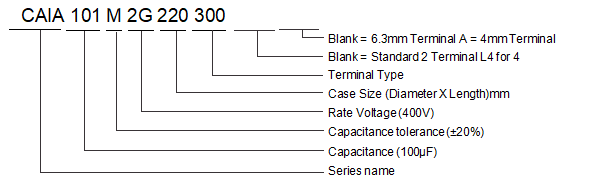

Delnummereksempel
Funktioner
◆Snap-In terminaltyper (2 Terminal & 4 Treminal)
◆ Har en snap-in terminal, som kan lodde direkte til et printkort
◆ Velegnet til elektronisk udstyr med mellemhøjspændingskredsløb
◆ Trykt printkort terminal snap-in type og lug terminal type tilgængelig
