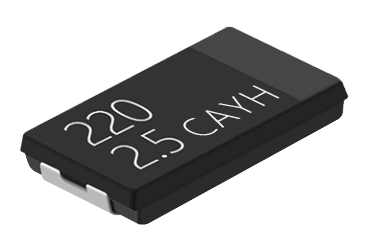

Multilags ledende polymerchipelektrolytisk kondensator SMD （højspænding） Cayh
Funktioner
- 105° C. 2000 Timer
- Flat Type (Højde 0 mm)
- Højspænding ( 50Vmax )
- Rohs kompatibel (2011/65/EU)
- Specifikation
Genstande Egenskaber Driftstemperaturområde -55°C~+105°C Nominel spænding 2~50V Kapacitansområde 5.6~220μF 120Hz/20°C Kapacitanstolerance ±20 %(120Hz/20°C) Dissipationsfaktor Under standardværdien (under frekvens 120Hz/20°C) Lækstrøm jeg<0.1CV under 20°C opladning 2 minutter med nominel spænding ESR Under standardværdien (under frekvens 100KHz/20°C) Overspænding (V) 1.15gange end nominel spænding Udholdenhed
Efter belastning nominel spænding i 2000 timer ved 105°C, følgende specifikation skal være opfyldt efter placering af kondensator for 16 timer ved 20°C Fugtighed
Opbevar kondensatoren ved 60°C under betingelserne 90%~95%R.H uden belastning i 1000 timer, følgende specifikationer skal være opfyldt efter placering af kondensator for 16 timer ved 20°C.
- Standard størrelse ESR(mΩ100kHz) Ripple strøm (på / r.s.) 45°C100kHz
| Nominel spænding (V) | Kapacitans
(μF) |
Størrelse D×L(mm) | L.C.
(μA,2 min) |
Tanδ
120Hz |
ESR |
Ripple
strøm |
Varenummer |
||
| L | W | H | |||||||
|
2 |
82 | 7.3 | 4.3 | 1.0 | 16.4 | 0.06 | 15 | 5100 | CAYH826M0DD10150T |
| 180 | 7.3 | 4.3 | 1.0 | 36 | 0.06 | 12 | 5600 | CAYH187M0DD10120T | |
| 220 | 7.3 | 4.3 | 1.0 | 44 | 0.06 | 9 | 6300 | CAYH227M0DD10090T | |
| 68 | 7.3 | 4.3 | 1.0 | 17 | 0.06 | 15 | 5100 | CAYH686M0ED10150T | |
| 2.5 | 180 | 7.3 | 4.3 | 1.0 | 38 | 0.06 | 12 | 5600 | CAYH187M0ED10120T |
|
4 |
47 | 7.3 | 4.3 | 1.0 | 9.4 | 0.06 | 20 | 4200 | CAYH476M0GD10200T |
| 100 | 7.3 | 4.3 | 1.0 | 40 | 0.06 | 12 | 5600 | CAYH107M0GD10120T | |
|
150 |
7.3 | 4.3 | 1.0 | 60 | 0.06 | 9 | 6300 | CAYH157M0GD10090T | |
| 7.3 | 4.3 | 1.0 | 60 | 0.06 | 7 | 7000 | CAYH157M0GD10070T | ||
|
6.3 |
33 | 7.3 | 4.3 | 1.0 | 21 | 0.06 | 20 | 4200 | CAYH336M0JD10200T |
| 68 | 7.3 | 4.3 | 1.0 | 43 | 0.06 | 15 | 5100 | CAYH686M0JD10150T | |
| 100 | 7.3 | 4.3 | 1.0 | 63 | 0.06 | 12 | 5600 | CAYH107M0JD10120T | |
|
10 |
18 | 7.3 | 4.3 | 1.0 | 14 | 0.06 | 20 | 4200 | CAYH186M1AD10200T |
| 39 | 7.3 | 4.3 | 1.0 | 39 | 0.06 | 18 | 4600 | CAYH396M1AD10180T | |
| 56 | 7.3 | 4.3 | 1.0 | 68 | 0.06 | 15 | 5100 | CAYH566M1AD10150T | |
|
16 |
15 | 7.3 | 4.3 | 1.0 | 24 | 0.06 | 70 | 2400 | CAYH156M1CD10700T |
| 33 | 7.3 | 4.3 | 1.0 | 53 | 0.06 | 50 | 2850 | CAYH336M1CD10500T | |
| 47 | 7.3 | 4.3 | 1.0 | 75 | 0.06 | 30 | 3500 | CAYH476M1CD10300T | |
|
20 |
10 | 7.3 | 4.3 | 1.0 | 20 | 0.06 | 80 | 2200 | CAYH106M1DD10800T |
| 22 | 7.3 | 4.3 | 1.0 | 44 | 0.06 | 65 | 2500 | CAYH226M1DD10650T | |
| 33 | 7.3 | 4.3 | 1.0 | 66 | 0.06 | 45 | 3000 | CAYH336M1DD10450T | |
| 10 | 7.3 | 4.3 | 1.0 | 25 | 0.06 | 80 | 2200 | CAYH106M1ED10800T | |
| 25 | 22 | 7.3 | 4.3 | 1.0 | 55 | 0.06 | 65 | 2500 | CAYH226M1ED10650T |
| 33 | 7.3 | 4.3 | 1.0 | 83 | 0.06 | 45 | 3000 | CAYH336M1ED10450T | |
| 35 | 15 | 7.3 | 4.3 | 1.0 | 53 | 0.06 | 50 | 2850 | CAYH156M1VD10500T |
| 50 | 5.6 | 7.3 | 4.3 | 1.0 | 41 | 0.06 | 55 | 2700 | CAYH565M1HD10550T |
Funktioner
◆ 105°C,2,000timer sikret.
◆ Ultra lav ESR med stor tilladt rippelstrøm
◆ Overholdelse af RoHS
