Elektrolytiske kondensatorer med høj krusning ▏8.000 ~ 10.000 timer ▏CADD

Funktioner
105℃, 8,000 ~ 10,000 timer sikret
Velegnet til at skifte strømforsyning, UPS, Ballast
Mindre størrelse med stor tilladelig krusningsstrøm
Rohs kompatibel

Datablad-For-Høj-Ripple-Electrolytic-Capacitors-▏800010000Hrs-▏CADD.pdf (3611 Downloads )

Specifikationer

Genstande

Præstation

Nominel spændingsområde

160 ~400V

450V

Driftstemperaturområde

-40°C ~ +105°C

-25°C ~ +105°C

Kapacitanstolerance

+20% (ved 120Hz, 20° C.)

Lækstrøm (på 20 ° C.)

Tid

efter 1 minut

efter 5 minutter

Lækstrøm

CV < 1000

CV > 1000

CV < 1000

cv > 1000

I = 0,1CV + 40 (µA)

I = 0,04CV + 100 (µA)

I = 0,03CV + 15 (µA)

I = 0,02cv + 25 (µA)

Hvor C = nominel kapacitans i µF. V = nominel DC arbejdsspænding i V.

Dissipationsfaktor

(Tan δ ved 120Hz, 20 ° C.)

Nominel spænding

200

250

350

400

450

Tan δ (max)

0.20

0.24

Lav temperatur

Egenskaber (ved 120Hz)

Impedansforholdet må ikke overstige værdierne i nedenstående tabel.

Nominel spænding

200

250

350

400

450

Impedans

Forhold

Z (-25) / Z (+20° C.)

Z (-40) / Z (+20° C.)

–

Test af belastningslevetid

Test tid

8,000 timer for ΦD = 10 mm; 10,000 timer for ΦD >12.5mm

Kapacitansændring

Inden for + 20% af begyndelsesværdi

Dissipationsfaktor

Mindre end 200% af specificeret værdi

Lækstrøm

Inden for angivet værdi

* Ovenstående specifikationer skal være opfyldt, når kondensatorerne genoprettes til 20°C efter den nominelle spænding påført med nominel rippel

nuværende for 8,000 timer / 10,000 timer ved 105°C.

Holdbarhedstest

Kapacitansændring

Inden for + 20% af begyndelsesværdi

Dissipationsfaktor

Mindre end 200% af specificeret værdi

Lækstrøm

Mindre end 500% af specificeret værdi

* Ovenstående specifikationer skal være opfyldt, når kondensatorerne genoprettes til 20°C efter at have udsat dem for 1,000 timer ved 105°C uden påført spænding. Den nominelle spænding skal påføres kondensatorerne før målingerne

(Se JIS C 5102).

Ripple Strøm & Frekvens multiplikatorer

Frekv. (Hz)

ΦD (mm)

120

10k

100k

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Andre standarder

JIS C 5101-4

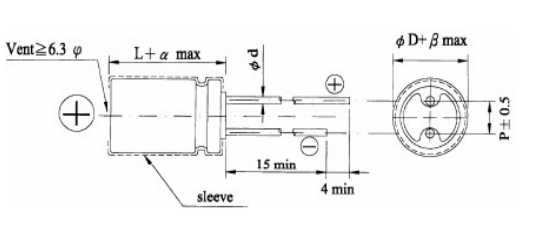

DIMENSIONER Enhed: mm

jD	10	12.5	16	18
S	5.0		7.5
j d	0.6		0.8
-en	1.5
b	0.5

DIMENSIONER & TILLADELIG RIPPLE STRØM Ripple Strøm: mA/rms og 105°C

V.D.C Punkt	160V (2C)			200V (2D)			250V (2E)
V.D.C Punkt	jD x L	Ripple Strøm		jD x L	Ripple Strøm		jD x L	Ripple Strøm
µf	jD x L	120Hz	100kHz	jD x L	120Hz	100kHz	jD x L	120Hz	100kHz
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

V.D.C Punkt µf	350V (2V)			400V (2G)			450V (2W)
	jD x L	Ripple Strøm		jD x L	Ripple Strøm		jD x L	Ripple Strøm
	jD x L	120Hz	100kHz	jD x L	120Hz	100kHz	jD x L	120Hz	100kHz
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215

Funktioner
◆ 105℃,8,000~10.000 timer sikret
◆ Velegnet til heksekræfter,UPS, Ballast
◆ Mindre størrelse med stor tilladt rippelstrøm

◆ Rohs-kompatibel
