Organisk ledende polymerelektrolytiske kondensatorer ▏125 ℃ ▏CAYC
•125°C, 2,000 timesikret.
•Ultra lav ESR, solid capacitors with large large permissible ripplecurrent
Specifikationer
| Genstande | Præstation |
| Driftstemperaturområde | -55C ~ +125°C |
| Kapacitanstolerance | +20% (ved 120Hz, 20° C.) |
| Lækstrøm (ved 20°C) | Mindre end 0,2CV (µA) efter 2 minutter,
Hvor, C=rated capacitance in µF. V=rated DC working voltage inV. |
| Dissipationsfaktor (Tan ä ved 120Hz, 20° C.) | See the Dimension & Permissible Ripple Current |
| ESR (at 100K ~ 300K Hz, M¿, 20°CMAX) | See the Dimension & Permissible Ripple Current |
|
Test af belastningslevetid (125°C with rated voltage applied) |
Prøve Tid 2.5V~4V: 1,000 Hrs; 6.3V~16V: 2,000Hrs Kapacitansændring indenfor +20% af begyndelsesværdi Dissipationsfaktor Mindre end 200% af specificeret værdi ESR mindre end 200% af specificeret værdi Lækstrøm Inden for specificeret værdi |
| * Ovenstående specifikationer skal være opfyldt, når kondensatorerne genoprettes til 20°C efter den angivne mærkespænding for 2,000 timer ved 125°C | |
|
Fugtmodstand (Stored at 60°C 90 til 95% R.H)
Standarder |
Prøve Tid 1,000 Hrs Kapacitansændring indenfor +20% af begyndelsesværdi Dissipationsfaktor Mindre end 150% af specificeret værdi ESR mindre end 150% af specificeret værdi Lækstrøm Inden for specificeret værdi * Lækstrøm bør testes efter spændingsbehandling. |
| JIS C 5101-1 |
DIMENSION & TILLADELIG KRUSNINGSTRØM
| W.V.(V) | Kapacitans
( F) |
Størrelse
ÖDxL (mm) |
Tanä | L.C.. | E.S.R.
(100k~ 300kHz, m¿, 20°C MAKS) |
Bedømt R.C.
(mArms at100kHz) |
|
| 2.5V(0E) | 680
1,500 |
6.3 x 6.5
8 x 11.5 |
0.18
0.18 |
340
750 |
13
13 |
4,520
5,440 |
1,721
1,430 |
| 4V(0G) | 560
1,200 |
6.3 x 5.5
6.3 x 11 |
0.18
0.18 |
448
960 |
13
12 |
4,520
5,440 |
1,721
1,430 |
| 6.3V(0J) | 470
820 |
6.3 x 5.5
6.3 x 11 |
0.15
0.15 |
592
1,033 |
15
12 |
4,210
5,440 |
1,721
1,430 |
| 10V(1EN) | 330
560 |
8 x 11.5
10 x 12.5 |
0.12
0.12 |
660
1,360 |
16
13 |
3,950
5,230 |
1,250
1,655 |
| 16V(1C) | 180
330 100 150 |
6.3 x 5.5
6.3 x 11 8 x 11.5 10 x 12.5 |
0.12
0.12 0.15 0.15 |
576
1,056 400 600 |
18
16 24 20 |
3,640
4,720 3,320 4,320 |
1,151
1,493 1,050 1,367 |
| 20V(1D) | |||||||

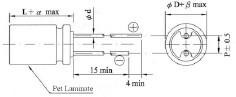

PAD AFSTAND OG DIAMETER
| ØD | 8 | 10 | |
| L | 11.5 | 12.5 | |
| S | 3.5 | 5.0 | |
| Ød | 0.6 | ||
| -en | 1.0 | 1.5 | |
| ß | 0.5 | ||
Funktioner
•125°C,2,000timesikret.
•Ultra lav ESR, solid capacitors with large
permissible ripplecurrent
◆ Overholdelse af RoHS
