Screw Electrolytic Capacitors ▏85℃ 5,000Hrs ▏CAWC

Funktioner
◆Længste brugstid
◆Høj pålidelighed
◆Bruges til inverter、professionelle strømforsyninger
◆ RoHS-kompatibel

Datasheet-For-Screw-Electrolytic-Capacitors-▏85℃-5000Hrs-▏CAWC.pdf (3490 Downloads )

Specifikationer

Punkt	Præstation
Driftstemp.	-40°C ~+85°C
Kapacitans Tolerance	± 20% (120Hz, 20° C.)
Lækagestrøm (ved 20°C)	I = 0,01CV eller 5 (mA) alt efter hvad der er mindst (efter 5 minutter) Hvor, C= nominel kapacitans i F. V= nominel DC-arbejdsspænding i V.
Dissipationsfaktor Tan ved 120Hz, 20° C.	Tan (max)		0.15
Lav temperatur Egenskaber (ved 120Hz)	Kapacitansændring: C(-25° C.)/ C(+20° C.) 0.7
Last Life Test kl 20 °C efter at have været udsat for jævnspænding med nominel bølget strøm, der er ansøgt om 5000 hours at 85°C	Test tid		5000 timer
	Kapacitansændring		Inden for ±15 % af startværdien
	Dissipationsfaktor		Mindre end 175% af specificeret værdi
	Lækstrøm		Inden for angivet værdi
Holdbarhedstest kl 20 °C efter at have eksponeret dem for 1000 hours at 85°C without voltage applied. Den nominelle spænding skal påføres kondensatorerne før målingerne. (Se JIS 5102)	Test tid		1000 timer
	Kapacitansændring		Inden for ±20 % af startværdien
	Dissipationsfaktor		Mindre end 200% af specificeret værdi
	Lækstrøm		Inden for angivet værdi
Ripple Strøm & Frekvens multiplikatorer	Frekvens	y (Hz)	50 / 60	120	300	1K	10K op
	Multiplikator		0.7	1.0	1.1	1.3	1.4
Ripple Strøm & Temperatur multiplikatorer	Temperatur (° C.)		40	60	85
	Mutiplikatorer		1.89	1.67	1.0
Standarder	Opfylder karakteristisk W for JIS C 5101-4

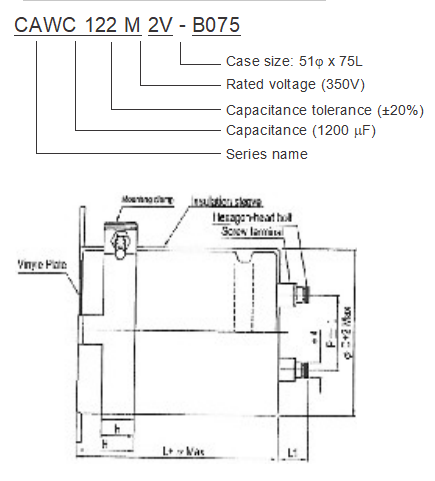

Delnummereksempel

DIMENSIONER

D	S		L1	W1	W2	H	h	-en	b	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Skrue specifikationer:

Plus sekskantskrue: M5 x 0.8 x 10 Maks. skruens tilspændingsmoment: 3.23Nm

DIMENSIONER & TILLADELIG KRUSNINGSTRØM

V.DC Punkt uF	350V (2V)						400V (2G)						450V (2W)						500V (2H)						525V (2Y)
V.DC Punkt uF	Størrelseskode	D x L			Tan	Ripple Strøm	Størrelseskode	D x L			Tan	Ripple Strøm	Størrelseskode	D xL			Tan	Ripple Strøm	Størrelseskode	D x L			Tan	Ripple Strøm	Størrelseskode	D x L	Tan	Ripple Strøm
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

Delnummereksempel

DIMENSIONER

D	S		L1	W1	W2	H	h	-en	b	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Skrue specifikationer:

Plus sekskantskrue: M5 x 0.8 x 10 Maks. skruens tilspændingsmoment: 3.23Nm

DIMENSIONER & TILLADELIG KRUSNINGSTRØM

V.DC Punkt uF	350V (2V)						400V (2G)						450V (2W)						500V (2H)						525V (2Y)
V.DC Punkt uF	Størrelseskode	D x L			Tan	Ripple Strøm	Størrelseskode	D x L			Tan	Ripple Strøm	Størrelseskode	D xL			Tan	Ripple Strøm	Størrelseskode	D x L			Tan	Ripple Strøm	Størrelseskode	D x L	Tan	Ripple Strøm
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

Funktioner

◆ Udholdenhed med rippelstrøm: 85℃,5，000 timer

◆ Bruges til klimaanlæg, inverter til generelle formål. and Power Supplies

◆ RoHS-kompatibel
