Elektrolytiske kondensatorer med lav ESR ▏200 ~ 450V ▏CADC

Funktioner
105C, 5000 timer sikret
Lav ESR, velegnet til at skifte strømforsyning, UPS, Ballast
Mindre størrelse med stor tilladelig rippelstrøm

Punkt	Præstation
Nominel spændingsområde	200 ~400V									450V
Driftstemp.	-40°C ~+105°C									-25°C ~+105°C
Kapacitans Tolerance	± 20% (120Hz, 20° C.)
	Tid		Efter 5 minutter
Lækstrøm (ved 20°C)	Lækstrøm		CV1000							CV1000
			I = 0,03CV (mA)							I = 0,03CV (mA)
	Hvor, C= nominel kapacitans i mF. V= nominel DC-arbejdsspænding i V.
Dissipationsfaktor Tan d ved 120Hz, 20° C.	Nominel spænding		200	250		350		400		450
	Tand (max)		0.20	0.20		0.24		0.14		0.24
Lav temperatur egenskaber (ved 120Hz)	Nominel spænding				200		250		350		400	450
	Impedansforhold	(-25° C.)/(+20° C.)			3		3		3		5	6
		(-40° C.)/(+20° C.)			4		4		4		6
	Impedansforholdet må ikke overstige værdierne i tabellen ovenfor.
Test af belastningslevetid	Test tid		5000 timer
	Kapacitansændring		Inden for ±20 % af startværdien
	Dissipationsfaktor		Mindre end 200% af specificeret værdi
	Lækstrøm		Inden for angivet værdi
	Ovenstående specifikationer skal være opfyldt, når kondensatorer genoprettes til 20°C efter spænding med nominel kruset strøm anvendt for 5000 timer ved 105°C.
Holdbarhedstest	Test tid: 1000 timer; andre elementer er de samme som dem til test af belastningslevetid.
Ripple Strøm & Frekvens multiplikatorer	Frekv. (Hz) D (mm)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
Andre standarder	JIS C 5101-4

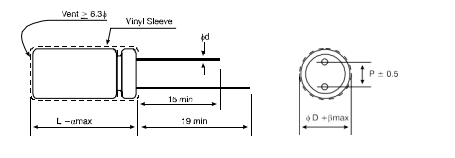

DIMENSIONER Enhed: mm

Dimension: D x L (mm) Ripple Strøm: mA/rms ved 120Hz, 105° C.

Funktioner
◆ 105C,5000 timer sikret
◆ LavESR, velegnet til at skifte strømforsyninger,
UPS, Ballast
◆ Mindre størrelse med stor tilladt rippelstrøm

◆ Rohs-kompatibel
