SMD aluminium elektrolytiske kondensatorer ▏105℃ 2.000 timer ▏Lav ESR ▏CAHA
Funktioner
105° C., 2000 timer sikret
Low Impedance
Replaces RVHSeries
Rohs kompatibel
105° C., 2000 timer sikret
Low Impedance
Replaces RVHSeries
Rohs kompatibel
Specifikationer
| Punkt | Præstation | |||||||||
| Driftstemp. Rækkevidde | -55°C ~ + 105° C. | |||||||||
| Kapacitanstolerance | ± 20% (120Hz, 20° C.) | |||||||||
| Lækstrøm (ved 20°C) | I=0,01CV eller 3µA (alt efter hvad der er størst) efter 2 minutter, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Dissipationsfaktor
Tanδ kl 120 Hz, 20° C. |
Nominel spænding | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (max) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Nominel spænding | 6.3 | 10 | 16 | 25 | 35 | |||||
| Lav temperatur
Egenskaber (ved 120Hz) |
Impedansforhold |
Z(-25° C.) /Z(+20° C.) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | |||||
|
Livstest |
Test tid |
Load Life Shelf Life | ||||||||
| 2000 Hrs | 1000 Hrs | |||||||||
| Kapacitansændring | Inden for ±20 % af startværdien | Inden for ± 20% af begyndelsesværdi | ||||||||
| Dissipationsfaktor | Mindre end 200% af specificeret værdi | Mindre end 200% af specificeret værdi | ||||||||
| Lækstrøm | Inden for angivet værdi | Inden for angivet værdi | ||||||||
| Testbetingelser | 20° C. (efter ansøgt mærkespænding 2000 timer kl
105° C. |
20°C (efter opbevaring til 1000 timer ved 105°C
uden spænding) |
||||||||
| Ripple Strøm & Frekvens multipliers | VDC(V) Frekv. (Hz) | 50,60 | 120 | 1K | 10K op | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standarder | Opfylder karakteristisk W for JIS C 5141 | |||||||||
DIMENSION, IMPEDANS & TILLADELIG KRUSNINGSTRØM
Ripple Strøm mA/rms ved 120 Hz, 105° C.
Impedans : at 100K Hz, 20ºC
| VDC
μF Indhold |
6.3V (0J) | 10V (1EN) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

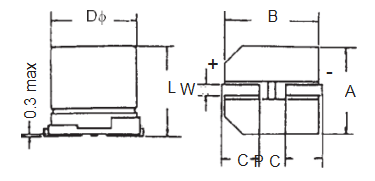

PAD AFSTAND OG DIAMETER
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 til 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 til 1.1 | 4.7 |
Delnummereksempel
CAHA 470 M 1V TR 080100
Funktioner
◆ 105°C, 2000 timer sikret
◆ Low Impedance
◆ RoHS-kompatibel
