Datasheet For Axial Lead Wet Tantalum Capacitors ▏Glass Sealed | CBDB
Kort introduktion
CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors With polar axial leads are characterized in small size, lav DC-lækage, stabile og fremragende præstationer, høj pålidelighed og lang levetid. CBDB Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, udbredt i elektronisk udstyr til militære og civile applikationer såsom telekommunikation, rumfart og luftfart.
Wet tantalum capacitors / patent certificate available usually consist of an anode made of tantalum metal and a cathode made of tantalum oxide. Between the two is an insulating layer, usually formed by manganese dioxide. The liquid electrolyte is usually sulfuric acid. This structure makes the wet tantalum capacitor have high capacitance and stability.
Jinpei wet tantalum capacitors are widely used in many applications, especially in areas where high performance and reliability are required. They are commonly used in aerospace, military equipment, kommunikation, oil exploration equipment and other demanding applications.
Generelle kendetegn
Driftstemperaturområde: -55℃～+125℃(>85℃,use derated voltage) Kapacitanstolerance:M=±20%,K=±10%
DC-lækage: ved +20℃, I0≤0.001CRUR or 1μA(Which is greater);
At +85℃ and +125℃, I0≤0.008CRUR or 8μA(Which is greater)

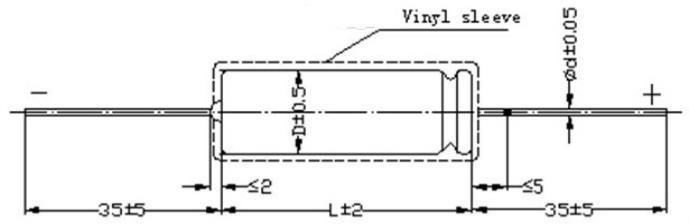

Tegning ，Kuffert Dimension og Max. vægt
Outline and Dimensions
Tabel 1
| Kode | Maks. vægt (g) | D±0.5（mm） | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Delnummereksempel
Noter
1、Tantalkondensatorer kan ikke måles med multimeter (Forårsager let uoprettelig skade og fører til afvisning)
2、Kapacitans, DF måle frekvens: 100Hz，U-=2,20 -1,0V，U~=1,00 -0.5V(effektiv værdi.
3、Mål lækstrøm over 85 ℃,brug venligst nedsat spænding.
4、Speciel størrelse og store kapacitansprodukter, venligst forhandle med os
Funktioner
CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors
With polar axial leads are characterized in small size, lav DC-lækage,
stabile og fremragende præstationer, høj pålidelighed og lang levetid. CBDB
Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, meget brugt i elektronisk
udstyr til militære og civile anvendelser såsom telekommunikation, rumfart og luftfart.
RoHS-kompatibel
