Radial fører flerlags keramisk kondensator | CCBA
Funktioner
◆ Branchens bredeste udvalg- 0.47pF til 10uF, tolerancer overfor 1%
◆ Pladsbesparende radial blydesign
◆ COG (NPO), X7R, Z5U og Y5V temperaturkoefficienter
◆Tape og spoleemballage tilgængelig
◆ Standard industristørrelser
◆ Højspændingsmodeller tilgængelige
◆ Afskårne og formede ledninger til rådighed

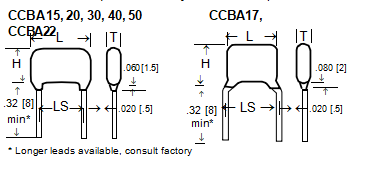

DIMENSIONER
| Jinpei type | L Maks. | H Max. | T Max. | LS ±.024 [0.6] |
| CCBA15 | .165 [4.2] | .150 [3.81] | .150 [3.81] | .100 [2.5] |
| CCBA17 | .150 [3.81] | .150 [3.81] | .150 [3.81] | .200 [5.0] |
| CCBA20 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .100 [2.5] |
| CCBA22 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .200 [5.0] |
| CCBA30 | .300 [7.62] | .217 [5.5] | .150 [3.80] | .200 [5.0] |
| CCBA40 | .413 [10.5] | .394 [10] | .165 [4.2] | .217 [5.5] |
| * CCBA50 | .492 [12.5] | .433 [11] | .165 [4.2] | .295 [7.5] |
KROPSSTIL (yderligere stilarter tilgængelige)
DELEKTRISKE KARAKTERISTIKA (typisk)
| PUNKT | (NPO N) | X7R B | Y5V F (Z5U M) 2 |
| Kasket. Rækkevidde, E12 værdier | 0.47 PF- 0.1uF | 330 PF – 1uF | 1,000 pF -10uF |
| Kapacitanstolerance | <10PF: ±,1 pF, .25PF, .5PF (std)
³10pF: ±1 %, ±2 %, ±5 %(std), ±10 % |
±5 %, ±10 % (std),
±20 % |
±20 % (std), +80/- 20% |
| Driftstemperaturområde | -55°C til +125 °C | -55°C til +125 °C | -30°C til +85 °C |
| Temperaturegenskaber | 0 ± 30 ppm/°C 3 | ±15 % maks. over driftstemperaturområde | +22%/-82% (+22%/-56%)
max over driftstemperaturområdet |
| Aldring (cap tab/årti hr) | ubetydelig | 2% | 7% |
| Spændingskoef (DC@ max V) | ubetydelig | -50% til +10 % typ | -80% til +20 % typ |
| Dissipationsfaktor (1KHZ,25° C.) | 0.15% (+25° C. & +125° C.)
1.0VRMS, 1MHz for værdier<1000PF |
2.5% Maks., 1VRMS | 4.0% Maks. 0.5 VRMS |
| Isolationsmodstand 25°C (MIL-STD-202-METHOD-302) | 100GW eller 1000MW-uF, alt efter hvad der er mindst | 100GW eller 1000MW-uF, alt efter hvad der er mindst | 10GW eller 1000MW-uF, alt efter hvad der er mindst |
| Dielektrisk styrke | 3x vurderet VDC | 3x vurderet VDC | 3x vurderet VDC |
| Livstest (1000 timer) | 2x mærkespænding @+125°C
DC<3% eller 0,25pF paryk |
2x mærkespænding ved +125°C
DC<20% |
1.5x mærkespænding ved +85°C
DC<30% |
KAPACITANS Rækkevidde
| Jinpei TYPE | WVDC1 | STANDARD KAPACITANCER 1 | ||
| (NPO N )
Std. tol. = 5% |
X7R B
Std. tol. = 10% |
Y5V F(Z5U M) 2
Std. tol. = 20% |
||
| CCBA15, CCBA17 | 25
50 100 |
0.47 – 3300PF
0.47 – 2200PF 0.47 – 1000PF |
100PF- 0.22uF
100PF- 0.1uF 100PF- 0.047uF |
.01uF – 1.2uF
.01uF – 1uF 1000pF – 0.1uF |
| CCBA20,
CCBA22 |
25
50 100 |
0.47 – 6800PF
0.47 – 4700PF 0.47 – 3900PF |
100PF- 1uF
100PF- 0.47uF 100PF- 0.1uF |
.01uF – 1.2uF
.01uF – 1uF .01uF – 0.33uF |
|
CCBA30 |
25 | 10 – 10,000PF | 470PF- 1uF | .1uF – 1.5uF |
| 50 | 10 – 6800PF | 470PF – 1uF | .1uF – 1.5uF | |
| 100 | 5 – 4700PF | 100PF – 0.22uF | .1uF – 1.0uF | |
|
CCBA40 |
25 | 10 – 47,000PF | 1000PF – 1uF | .68uF – 4.7uF |
| 50 | 10 -27,000PF | 1000PF – 1uF | .68uF – 3.3uF | |
| 100 | 5 -22,000PF | 100PF – 0.47uF | .68uF – 2.2uF | |
|
CCBA50 |
25 | 1000PF – 0.1uF | .01uF – 2.2uF | 1uF – 10uF |
| 50 | 1000PF- 0.047uF | .01uF – 2.2uF | 1uF – 6.8uF | |
| 100 | 1000PF- 0.033uF | .01uF – 1uF | 1uF – 2.2uF | |
1 Udvidet sortiment tilgængeligt, konsultere fabrikken
2 Y5V er standard, Z5U er tilgængelig. (Y5V & Z5U betragtes som udskiftelige)
3 ±60 ppm <10PF
INDLEDNING
Højdensitet flerlagskonstruktion muliggør overlegenhed
ydeevne og kapacitansområde. Proprietær flammehæmmer
epoxybelægning sikrer optimal miljøbeskyttelse og
dielektrisk styrke. Ikke-standardværdier, i- øget spænding
vurderinger, tilpasset mærkning, militær screening, skære & dannede ledninger,
osv., er tilgængelige. Matchede sæt og netværk er også tilgængelige.
