Snap-in Electrolitički kondenzatori ▏85 ℃ 3.000 sati ▏Caia
Posjeduje utični terminal koji se može zalemiti direktno na PCB
Pogodno za elektronsku opremu sa strujnim krugovima srednjeg i visokog napona
Dostupni su tip terminala sa uskočnim spojem i tip terminala za štampanu ploču
Specifikacije
| Predmeti | Performans | |||||||||||||||||
| Raspon radne temperature | -40 ° C ~ +85 ° C | |||||||||||||||||
| Tolerancija na kapacitet | +20% (na 120Hz, 20 ° C) | |||||||||||||||||
| Struja curenja (at 20 ° C) | I = 0,02CV ili 1,5 mA što je manje (poslije 5 minuta)
Gdje, C= nazivni kapacitet u µF.V= nazivni DC radni napon u V. |
|||||||||||||||||
| Faktor disipacije
(Tanδ na 120Hz, 20° C) |
Nazivni napon | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Karakteristike niske temperature (na 120Hz) |
Odnos impedancije ne smije prelaziti vrijednosti date u donjoj tabeli. | |||||||||||||||||
| Nazivni napon | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedancija
Ratio |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Test opterećenja |
Vrijeme ispitivanja | 3,000 HRS |
* Specifikacije će biti zadovoljene kada se kondenzatori vrate na 20 °C nakon primijenjenog nazivnog napona 3,000 sati u 85 ° C |
|||||||||||||||
| Promjena kapaciteta | < + 20% | |||||||||||||||||
| Faktor disipacije | Manje od 200% određene vrijednosti | |||||||||||||||||
| Struja curenja | Unutar određene vrijednosti | |||||||||||||||||
|
Test roka trajanja |
Vrijeme ispitivanja | 1,000 HRS |
* Specifikacija će biti stabilna kada se kondenzatori vrate na 20 °C nakon izlaganja za 1,000 sati u 85 ° C |
|||||||||||||||
| Promjena kapaciteta | < + 20% | |||||||||||||||||
| Faktor disipacije | Manje od 200% određene vrijednosti | |||||||||||||||||
| Struja curenja | Unutar određene vrijednosti | |||||||||||||||||
|
Truk ripple & Množitelji frekvencije |
Freq. |
60 |
120 |
500 |
1k |
10k up |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Ispod 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 i Gore | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 i Gore | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Truk ripple &
Temperaturni množitelji |
Temperatura
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Multiplikator | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Drugi standardi | Zadovoljava karakteristiku W za JIS C 5141 | |||||||||||||||||

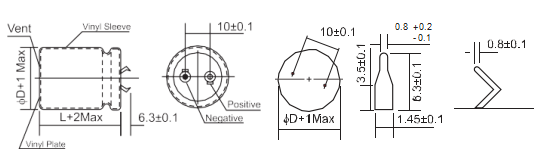

SNAP-IN TERMINAL TYPE (2 TERMINAL)

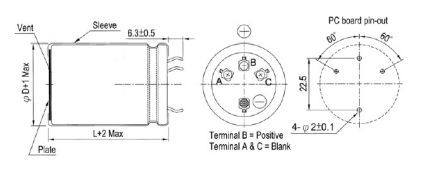

SNAP-IN TERMINAL (4 TERMINAL)

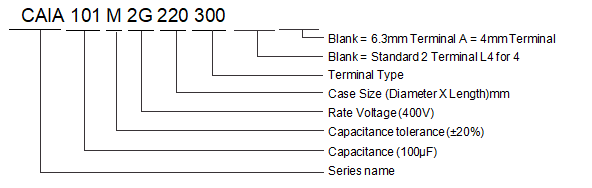

Primjer broja dijelova
Karakteristike
◆ Tipovi uskočnih terminala (2 Terminal & 4 Treminal)
◆ Ima priključni terminal koji se može zalemiti direktno na PCB
◆ Pogodno za elektroničku opremu sa krugovima srednjeg napona
◆ Dostupni su tip terminala na pločici s uskočnim spojem i tip terminala
