Tehnički list za aksijalne olovne mokre tantalske kondenzatore ▏ stakleno zapečaćeno | CBDB
Kratak uvod
CBDB serija je poluzapečaćeni cevasti mokri tantalski elektrolitski kondenzatori sa polarnim aksijalnim vodovima karakterišu male veličine, low DC Leakage, stabilne i odlične performanse, visoka pouzdanost i dug vijek trajanja. CBDB serija ispunjava zahtjeve kineskog standarda elektronske industrije SJ/T10030-91, široko se koristi u elektronskoj opremi za vojnu i civilnu primjenu kao što su telekomunikacije, Aerospace i zrakoplovstvo.
Vlažni tantalski kondenzatori / patentni sertifikat dostupan obično se sastoje od anode od metala tantala i katode od tantal oksida. Između njih je izolacijski sloj, obično nastaje mangan dioksidom. Tečni elektrolit je obično sumporna kiselina. Ova struktura čini da mokri tantalski kondenzator ima visoku kapacitivnost i stabilnost.
Jinpei mokri tantalski kondenzatori se široko koriste u mnogim aplikacijama, posebno u područjima gdje su potrebne visoke performanse i pouzdanost. Obično se koriste u vazduhoplovstvu, vojne opreme, communications, oprema za istraživanje nafte i druge zahtjevne primjene.
Opće karakteristike
Raspon radne temperature: -55℃ ~ + 125 ℃(>85℃,koristite smanjeni napon) Tolerancija na kapacitet:M=±20%,K=±10%
DC Leakage: na +20℃, I0≤0,001CRUR ili 1μA(Što je veće);
Na +85℃ i +125℃, I0≤0,008CRUR ili 8μA(Što je veće)

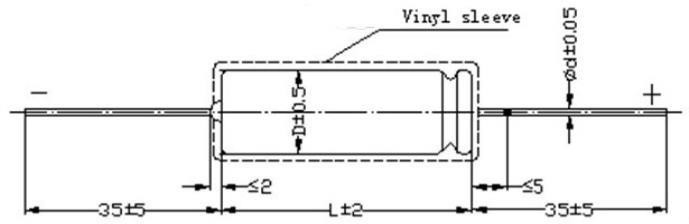

Crtanje ，Dimenzija slučaja i maks. težina
Obris i dimenzije
Table 1
| Kodeks | Max. težina (g) | D±0,5 (mm) | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Primjer broja dijelova
Bilješke
1、Tantal kondenzatori ne mogu mjeriti multimetra (Lako uzrokovati nepovratnu štetu i dovesti do odbijanja)
2、Kapacitet, DF mjera frekvencija: 100Hz，U-=2,20 -1,0V，U~=1.00 -0.5V(efektivna vrijednost.
3、Izmjerite struju curenja iznad 85℃,Molimo koristite zadani napon.
4、Posebne veličine i veliki kapacitivni proizvodi, molim vas pregovarajte s nama
Karakteristike
CBDB serija je poluzatvoreni cevasti mokri tantalski elektrolitski kondenzatori
Sa polarnim aksijalnim vodovima karakteriziraju male veličine, low DC Leakage,
stabilne i odlične performanse, visoka pouzdanost i dug vijek trajanja. CBDB
Serija ispunjava zahtjeve kineskog standarda elektronske industrije SJ/T10030-91, široko se koristi u elektronici
oprema za vojnu i civilnu primjenu kao što je telekomunikacija, Aerospace i zrakoplovstvo.
RoHS kompatibilan
