Aksijalni vodiči višeslojnog keramičkog kondenzatora | CCCA
Karakteristike
◆ Konformni premaz, minijaturne veličine, 0.3PF – 2.2uF
◆ Širok raspon kapacitivnosti, tolerancije, TC, i napon
◆ C0G (NP0), X7R, Z5U i Y5V temperaturni koeficijenti
◆ Popularne vrijednosti dostupne sa zaliha
Specifikacije
| Jinpei
Tip |
WVDC1 |
CAPACITANCE RANGE |
L (Body Length, Max) |
D (Prečnik tela, Max) |
d (Vodi ga) |
||
| C0G (NPO) | X7R | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000PF
0.3 – 1000PF 0.5 – 820PF |
100PF – 0.15uF
100PF- 0.10uF 100PF- 0.01uF |
1000PF – 1.0uF
1000PF – 0.47uF 1000PF- 0.068uF |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700PF
0.5 – 2200PF 0.5 – 1000PF |
100PF – 0.22uF
100PF- 0.10uF 100PF- 0.033uF |
1000PF – 1.2uF
1000PF – 1.0uF 1000PF- 0.10uF |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600PF
0.5 – 4700PF 0.5 – 3300PF |
100PF – 1.0uF
100PF- 0.47uF 100PF- 0.10uF |
1000PF – 2.2uF
1000PF – 1.0uF 1000PF- 0.10uF |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
DIELEKTRIČNE KARAKTERISTIKE (tipično)
| ITEM | COG (NPO) | X7R | Y5V (Z5U) 2 |
| Cap. Domet, E12 vrijednosti | 0.3 PF- 5,600 PF | 100 PF – 1uF | 1,000 PF – 2.2uF |
| Tolerancija na kapacitet | <10PF: ±.1pF, .25PF, .5PF (std)
10PF: ±1%, ±2%, ± 5%(std),± 10% |
± 5%, ± 10% (std),
± 20% |
± 20% (std), +80/- 20% |
| Raspon radne temperature | -55°C do +125°C | -55°C do +125°C | -30°C do +85°C |
| Temperaturne karakteristike | 0 ± 30ppm/°C 3 | ±15% max preko opsega op.temp | +22%/-82%(+22%/-56%)
max preko opsega radne temperature |
| Starenje (kap gubitak/decenija hr) | zanemariv | 2% | 7% |
| Voltage Coef ( C@ max V) | zanemariv | -50% do+10% tip | -80% do+20% tip |
| Faktor disipacije (1Khz) | 0.15% (+25° C & +125° C)
1.0VRMS, 1MHz za vrijednosti<1000PF |
2.5% Max., 1VRMS | 4.0% Max. 0.5 VRMS |
| Otpornost izolacije 25°C
(MIL-STD-202-METHOD-302) |
100G ili 1000M -uF
šta god je manje |
100G ili 1000M -uF
šta god je manje |
10G ili 1000M -uF
šta god je manje |
| Dielektrična čvrstoća | 2.5x nazivni VDC | 2.5x nazivni VDC | 2.5x nazivni VDC |
| Life test (1000 sati) | 2x nazivni napon @+125°C
C<3% ili 0,25pF perika |
2x nazivni napon na +125°C
C<20% |
1.5x nazivni napon na +85°C
C<30% |
Uvođenje
Višeslojna konstrukcija visoke gustine omogućava proširenje
raspon vrijednosti. Karoserije su vlasnički izolovane
epoksidni premaz otporan na plamen za vrhunsku okolinu

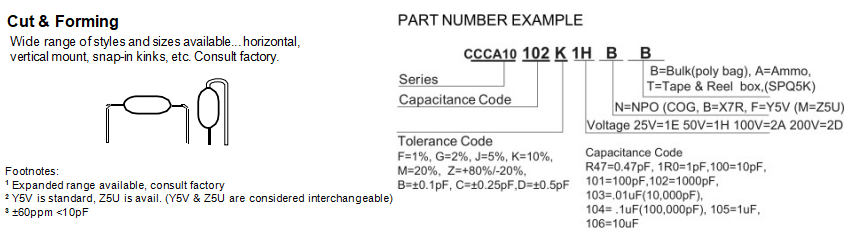

zaštita i dielektrična čvrstoća. Non-standard values,
povećan napon, custom marking, military screening,
cut & formirane kontakte, etc., are available. Upareni setovi i
mreže takođe dostupne.
