Snap-in Electrolitički kondenzatori ▏85 ℃ 2.000hs ▏Caib
Karakteristike
Snap-in & Lug 2000 HRS, 85° C
Fail-Safe, neće se otvoriti bez plamena ako se primijeni preveliki napon
RoHS kompatibilan
Snap-in & Lug 2000 HRS, 85° C
Fail-Safe, neće se otvoriti bez plamena ako se primijeni preveliki napon
RoHS kompatibilan
Specifikacije
| Predmeti | Performans | |||||||
| Raspon radne temperature | -40°C ~ +85°C | |||||||
| Tolerancija na kapacitet | +20% (na 120Hz, 20° C) | |||||||
| Struja curenja (na 20°C) | I = 0,02CV ili 1,5 mA što je manje (poslije 5 minuta) Gdje, C= nazivni kapacitet u µF. V= nazivni DC radni napon u V. | |||||||
| Faktor disipacije (Tan na 120Hz, 20° C) | Nazivni napon | 200 | 250 | 400 | 450 | |||
| Tan (max) | 0.15 | 0.15 | 0.20 | 0.20 | ||||
|
Karakteristike niske temperature (na 120Hz) |
Odnos impedancije ne smije prelaziti vrijednosti date u donjoj tabeli. | |||||||
| Rated Vo | ltage | 200 | 250 | 400 | 450 | |||
| Impedancija
Ratio |
Z( | -25° C)/Z(+20° C) | 4 | 4 | 8 | 8 | ||
| Z( | -40° C)/Z(+20° C) | 8 | 10 | 18 | 20 | |||
|
Test opterećenja |
Vrijeme ispitivanja | 2,000 HRS | ||||||
| Promjena kapaciteta | Unutar +20% početne vrijednosti | |||||||
| Faktor disipacije | Manje od 200% određene vrijednosti | |||||||
| Struja curenja | Unutar određene vrijednosti | |||||||
| * Gore navedene specifikacije će biti zadovoljene kada se kondenzatori nakon toga vrate na 20°C
nazivni napon za koji se traži 2,000 sati na 85°C |
||||||||
|
Test roka trajanja |
Vrijeme ispitivanja | 1,000 HRS | ||||||
| Promjena kapaciteta | Unutar +20% početne vrijednosti | |||||||
| Faktor disipacije | Manje od 150% određene vrijednosti | |||||||
| Struja curenja | Unutar određene vrijednosti | |||||||
| * Gore navedene specifikacije će biti zadovoljene kada se kondenzatori nakon toga vrate na 20°C
izlažući ih za 1,000 sati na 85°C bez primijenjenog napona. Nazivni napon se primjenjuje na kondenzatori prije mjerenja (Pogledajte JIS C 5102) |
||||||||
|
Truk ripple & Množitelji frekvencije |
Freq. (Hz)
W. V. (V) |
50/60 |
120 |
300 |
1K |
10K
gore |
||
| Multiplikator | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Truk ripple &
Temperaturni množitelji |
Temperatura
( C ) |
40 | 60 | 70 | 85 | |||
| Multiplikator | 1.8 | 1.4 | 1.2 | 1.0 | ||||
|
Uvjeti ispitivanja sigurnosnog fonda |
1. Ispitivanje DC obrnutog napona:
Kondenzator treba spojiti obrnutim polaritetom, i primjenjuje se pod određenim radnim naponom. |
|||||||
| 2. Ispitivanje DC prenapona:
Nazivni napon od 1.2 vremena treba primijeniti na kondenzator. |
||||||||
| Drugi standardi | JIS C 5101-4 | |||||||

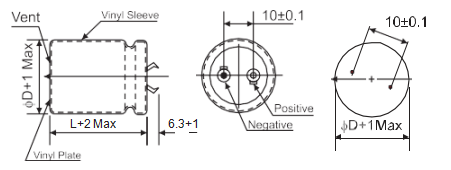

TIP TERMINALA ZA SNAP-IN
Primjer broja dijelova
Karakteristike
◆ Snap-in & Lug 2000 HRS, 85° C
◆ Bezbjedno, neće se otvoriti bez plamena ako se primijeni preveliki napon
◆ Usklađen sa RoHS
