Karakteristike
105℃, 2000 ~ 3000 Sati sigurni
Nizak esr, pogodan za prebacivanje napajanja, UPS
Za upotrebu balasta, 3000 ~ 5000 Sati sigurni
Manje veličine sa velikom dozvoljenom strujom talasanja

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏160450V-▏CACB.pdf (3537 preuzimanja )

Specifikacije

Predmeti	Performans
Raspon radne temperature	-40°C ~ +105°C
Raspon nazivnog napona	160 ~ 450V
Tolerancija na kapacitet	± 20% (na 120Hz,20° C)
Struja curenja (na 20°C)	Vrijeme			Poslije 5 minuta
	Struja curenja			CV<1000 I=0,03CV(ma)					CV>1000 I=0,02CV(ma)
	Gdje, C= nazivni kapacitet u mF. V = nazivni DC radni napon
Faktor disipacije (Tan d na 120Hz, 20° C)	Nazivni napon		160		200		250	350			400			450
	Tan d(max)		0.20		0.20		0.20	0.24			0.24			0.24
	Kada kapacitivnost prelazi 1000mF, 0.02 će se dodati svakih 1000mF povećanja.
Karakteristike niske temperature (na 120Hz)	Odnos impedancije ne smije prelaziti vrijednosti date u donjoj tabeli.
	Nazivni napon							160		200		250	350			400		45 0
	Omjer impedancije	Z(-25° C)/Z(+20° C)						3		3		3	3			5		6
		Z(-40° C)/Z(+20° C)						4		4		4	4			6
Test opterećenja	Vrijeme ispitivanja				2000 sati za fD <10 mm 3000 sati za fD > 13 mm
	Promjena kapaciteta				Unutar ± 20% početne vrijednosti
	Faktor disipacije				Manje od 200% određene vrijednosti
	Struja curenja				Unutar određene vrijednosti
	*Gore navedene specifikacije moraju biti zadovoljene kada se kondenzatori vrate na 20°C nakon nazivnog napona primijenjenog za 2000/3000 sati na 105°C
Test roka trajanja	Vrijeme ispitivanja				1000 HRS
	Promjena kapaciteta				Unutar ± 20% početne vrijednosti
	Faktor disipacije				Manje od 200% određene vrijednosti
	Struja curenja				Manje od 500% određene vrijednosti
	*Gore navedene specifikacije će biti zadovoljene kada se kondenzatori vrate na 20°C nakon izlaganja 1000 sati na 105°C bez primijenjenog napona.
Truk ripple & Množitelji frekvencije	Freq.(Hz) Cap(MF)		60 (50)			120		500			1K			10K			100K
	Under33		0.40			0.55		0.65			0.80			0.90			1.00
	33 do 330		0.60			0.70		0.80			0.90			0.95			1.00
	390 do 1000		0.65			0.80		0.85			0.98			1.00			1.00
	1200 gore gore		0.80			0.90		0.95			0.98			1.00			1.00
Truk ripple & Temperaturni množitelji	Temperatura(° C)			65		70		85			95			105
	Multiplikator			1.8		1.65		1.5			1.25			1.00
Standardi	Zadovoljava karakteristične w JIS C 5141

Primjer broja dijelova

CACB 100 M 2G BK 100 200

DIMENZIJE I DOZVOLJENA STRUJA valovanja

Dimenzija: D×L(mm) Truk ripple: mA/rms na 100K Hz 105°C

VDC MF	Kodeks	fD x L	160V (2C) Impedancija 20℃	Ripple 120Hz	Current 100Khz	fD x L	200V (2D) Impedancija 20℃	Ripple 120Hz	Current 100Khz	fD x L	250V (2E) Impedancija 20℃	Ripple 120Hz	Current 100Khz
0.47	R47	6.3 x 11	14.5	9	35	6.3 x 11	14.50	9	35	6.3 x 11	14.50	8	30
1.0	010	6.3 x 11	8.5	13	50	6.3 x 11	8.50	13	50	6.3 x 11	8.50	13	50
2.2	2R2	6.3 x 11	5.5	23	90	6.3 x 11	5.50	19	75	8 x 11.5	5.00	21	85
3.3	3R3	8 x 11.5	4.3	28	110	8 x 11.5	4.30	33	130	10 x 12.5	4.20	30	120
4.7	4R7	8 x 11.5	3.1	33	130	10 x 12.5	3.10	39	155	10 x 16	3.50	41	165
10	100	10 x 16	1.55	63	250	10 x 16	1.55	63	250	10 x 20	3.18	50	200
22	220	10 x 16	1.47	75	300	10 x 20	1.47	75	300	13 x 20	1.74	85	340
33	330	10 x 20	1.15	90	360	13 x 20	1.15	90	360	13 x 25	1.35	115	460
47	470	13 x 25	0.92	125	500	13 x 20	0.92	125	500	13 x 25	1.08	138	550
68	680	13 x 25	0.71	165	660	13 x 25	0.71	165	660	16 x 25	0.84	183	730
100	101	13 x 25	0.59	213	850	16 x 25	0.59	213	850	16 x 31.5	0.70	248	990
150	151	16 x 25	0.41	303	1,200	16 x 31.5	0.41	303	1,210	18 x 31.5	0.49	325	1,300
220	221	16 x 31.5	0.31	368	1,470	18 x 35.5	0.31	408	1,630	18 x 40	0.36	433	1,730
VDC MF 0.47	Šifra R47	fD x L 8 x 11.5	350V (2V) Impedansa 20℃ 3.50	Ripple 120Hz 18	Current 100Khz 70	fD x L	400V (2G) Impedansa 20℃	Ripple 120Hz	Current 100Khz	fD x L	450V (2W) Impedansa 20℃	Ripple 120Hz	Current 100Khz
1.0	010	10 x 12.5	4.20	30	85	10 x 12.5	4.20	21	85	10 x 12.5	8.80	18	70
2.2	2R2	10 x 16	3.50	49	140	10 x 16	3.50	35	140	10 x 16	6.90	25	100
3.3	3R3	10 x 16	3.50	49	140	10 x 20	2.94	46	183	10 x 20	4.47	31	125
4.7	4R7	10 x 20	2.94	63	180	10 x 20	2.94	46	183	13 x 20	3.77	43	173
10	100	10 x 20	2.94	45	180	10 x 20	2.94	46	183	13 x 25	2.95	69	277
22	220	12.5 x 20	1.60	78	310	13 x 25	1.60	79	314	16 x 25	1.61	128	510
33	330	13 x 25	1.25	105	420	13 x 25	1.25	106	422	16 x 31.5	1.25	155	620
47	470	16 x 25	1.00	140	560	16 x 31.5	1.00	140	560	18 x 31.5	1.01	198	790
68	680	16 x 31.5	0.78	188	750	16 x 31.5	0.75	188	750	18 x 35.5	0.78	248	990
100	101	16 x 31.5	0.65	253	1,010	18 x 31.5	0.65	253	1,010

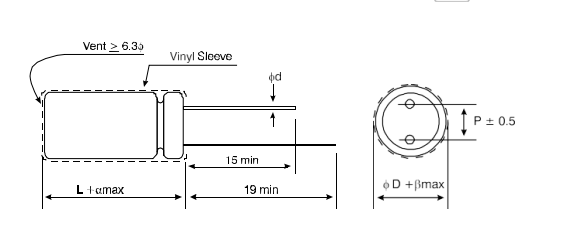

RAZMAK I PREČNIK OLOVA

D	5	6.3	8	10	12	16	18
Str	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5		0.6			0.8
a	1.0			1.5
b	0.5

Karakteristike
◆ 105℃, 2000 ~ 3000 Sati sigurni
◆ Nizak ESR, pogodan za prebacivanje napajanja, UPS
◆ Za upotrebu balasta, 3000 ~ 5000 Sati sigurni
◆ Manja veličina sa velikom dozvoljenom strujom talasanja

◆ Usklađen sa Rohsom
