स्नैप-इन इलेक्ट्रोलाइटिक कैपेसिटर ▏105 ℃ 5,000hrs ▏cava
विशेषताएँ
स्नैप में, 105° C
5,000 घंटे का जीवन
स्नैप में, 105° C
5,000 घंटे का जीवन
विशेष विवरण
| सामान | प्रदर्शन | |||||||
| तापमान रेंज आपरेट करना | -25डिग्री सेल्सियस ~ +105 डिग्री सेल्सियस | |||||||
| कैपेसिटेंस सहनशीलता | +20% (120Hz पर, 20° C) | |||||||
| रिसाव वर्तमान (20°C पर) | मैं = 0.01सीवी या 3 mA जो भी छोटा हो (बाद 5 मिनट) कहाँ, C= µF में रेटेड कैपेसिटेंस. वी = वी में रेटेड डीसी कार्यशील वोल्टेज. | |||||||
| अपव्यय कारक (Tanδ 120Hz पर, 20° C) | रेटेड वोल्टेज | 200 | 250 | 350 | 400 | 450 | ||
| टैन (अधिकतम) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
कम तापमान के लक्षण (120Hz पर) |
प्रतिबाधा अनुपात नीचे दी गई तालिका में दिए गए मान से अधिक नहीं होगा. | |||||||
| रेटेड वोल्टेज | 200 | 250 | 350 | 400 | 400 | |||
| मुक़ाबला
अनुपात |
जेड(-25° C)/जेड(+20° C) | 4 | 4 | 4 | 8 | 8 | ||
|
लोड जीवन परीक्षण |
परीक्षण समय | 5,000 घंटे | ||||||
| धारिता परिवर्तन | अंदर +20% प्रारंभिक मूल्य का | |||||||
| अपव्यय कारक | से कम 250% निर्दिष्ट मूल्य का | |||||||
| रिसाव वर्तमान | निर्दिष्ट मूल्य के भीतर | |||||||
| * जब कैपेसिटर को 20 डिग्री सेल्सियस पर बहाल किया जाता है तो उपरोक्त विनिर्देश संतुष्ट होंगे
रेटेड वोल्टेज के लिए लागू किया गया 5,000 105°C पर घंटे |
||||||||
|
शेल्फ जीवन परीक्षण |
परीक्षण समय | 1,000 घंटे | ||||||
| धारिता परिवर्तन | अंदर +20% प्रारंभिक मूल्य का | |||||||
| अपव्यय कारक | से कम 150% निर्दिष्ट मूल्य का | |||||||
| रिसाव वर्तमान | निर्दिष्ट मूल्य के भीतर | |||||||
| * जब कैपेसिटर को उजागर करने के बाद 20 डिग्री सेल्सियस पर बहाल किया जाता है तो उपरोक्त विनिर्देश संतुष्ट होंगे
उनके लिए 1,000 वोल्टेज लागू किए बिना 105°C पर घंटे. माप से पहले रेटेड वोल्टेज कैपेसिटर पर लागू किया जाएगा (जेआईएस सी का संदर्भ लें 5102) |
||||||||
| वर्तमान लहर & आवृत्ति गुणक | फ्रीक. (हर्ट्ज) | 50/60 | 120 | 300 | 1के | 10के
ऊपर |
||
| गुणक | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| अन्य मानक | जेआईएस सी 5101-4 | |||||||

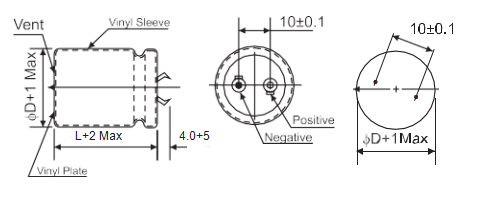

स्नैप-इन टर्मिनल प्रकार
भाग संख्या उदाहरण
विशेषताएँ
◆ इसमें एक स्नैप-इन टर्मिनल है जो सीधे पीसीबी को सोल्डर कर सकता है और प्रसंस्करण समय बचाने के लिए फिक्स्चर की आवश्यकता नहीं है.
◆ मध्यम-उच्च वोल्टेज सर्किट वाले इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त. मुद्रित सर्किट बोर्ड टर्मिनल स्नैप-इन प्रकार और लग टर्मिनल प्रकार उपलब्ध है.
◆ 5,000 घंटा जीवन
