स्क्रू इलेक्ट्रोलाइटिक कैपेसिटर ▏85℃ 5,000 घंटे ▏CAWC

विशेषताएँ
◆सबसे लंबा उपयोगी जीवन
◆उच्च विश्वसनीयता
◆इन्वर्टर के लिए उपयोग किया जाता है、पेशेवर बिजली आपूर्ति
◆RoHS अनुरूप

स्क्रू-इलेक्ट्रोलाइटिक-कैपेसिटर के लिए डेटाशीट-▏85℃-5000Hrs-▏CAWC.pdf (3401 डाउनलोड )

विशेष विवरण

वस्तु	प्रदर्शन
संचालन तापमान.	-40°C ~+85°C
कैपेसिटेंस टॉलरेंस	± 20% (120हर्ट्ज, 20° C)
लीकेज करंट (20°C पर)	मैं = 0.01सीवी या 5 (एमए) जो भी छोटा हो (बाद 5 मिनट) कहाँ, C= एफ में रेटेड कैपेसिटेंस. वी = वी में रेटेड डीसी कार्यशील वोल्टेज.
अपव्यय कारक तन 120Hz पर, 20° C	टैन (अधिकतम)		0.15
हल्का तापमान विशेषताएँ (120Hz पर)	धारिता परिवर्तन: सी(-25° C)/ सी(+20° C) 0.7
लोड लाइफ टेस्ट पर 20 रेटेड रिपल करंट के साथ डीसी वोल्टेज के अधीन करने के बाद डिग्री सेल्सियस लागू किया जाता है 5000 85°C पर घंटे	परीक्षण समय		5000 घंटे
	धारिता परिवर्तन		प्रारंभिक मूल्य के ±15% के भीतर
	अपव्यय कारक		से कम 175% निर्दिष्ट मूल्य का
	रिसाव वर्तमान		निर्दिष्ट मूल्य के भीतर
शेल्फ जीवन परीक्षण पर 20 उन्हें उजागर करने के बाद डिग्री सेल्सियस 1000 वोल्टेज लागू किए बिना 85°C पर घंटे. माप से पहले रेटेड वोल्टेज कैपेसिटर पर लागू किया जाएगा. (जेआईएस का संदर्भ लें 5102)	परीक्षण समय		1000 घंटे
	धारिता परिवर्तन		प्रारंभिक मूल्य के ±20% के भीतर
	अपव्यय कारक		से कम 200% निर्दिष्ट मूल्य का
	रिसाव वर्तमान		निर्दिष्ट मूल्य के भीतर
वर्तमान लहर & आवृत्ति गुणक	आवृत्ति	य (हर्ट्ज)	50 / 60	120	300	1के	10के ऊपर
	गुणक		0.7	1.0	1.1	1.3	1.4
वर्तमान लहर & तापमान गुणक	तापमान (° C)		40	60	85
	मल्टीप्लायर		1.89	1.67	1.0
मानकों	JIS C की विशेषता W को संतुष्ट करता है 5101-4

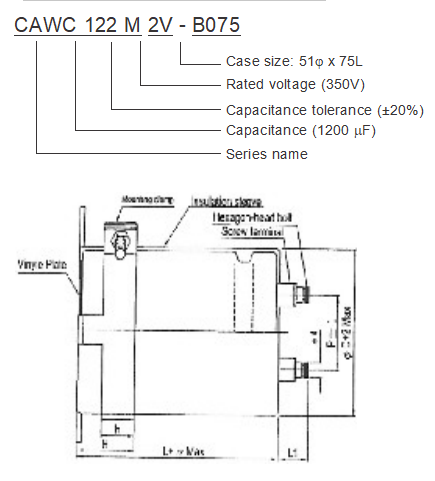

भाग संख्या उदाहरण

DIMENSIONS

डी	पी		L1	W1	डब्ल्यू 2	एच	एच	ए	बी	सी	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

पेंच विशिष्टताएँ:

साथ ही षट्कोण-प्रधान पेंच: एम5 एक्स 0.8 एक्स 10 अधिकतम. पेंच कसने वाला टॉर्क: 3.23एनएम

DIMENSIONS & अनुमेय तरंग धारा

वी.डी.सी वस्तु यूएफ	350वी (2वी)						400वी (2जी)						450वी (2डब्ल्यू)						500वी (2एच)						525वी (2वाई)
वी.डी.सी वस्तु यूएफ	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर
1,000							बी075	51	एक्स	75	0.15	5.0	बी075	51	एक्स	75	0.15	5.0	बी096	51	एक्स	96	0.20	5.5	बी115	51 एक्स 115	0.20	6.7
1,200	बी075	51	एक्स	75	0.15	5.5	बी075	51	एक्स	75	0.15	5.5	बी096	51	एक्स	96	0.15	6.0	बी115	51	एक्स	115	0.20	6.6	बी130	51 एक्स 130	0.20	7.6
1,200																			सी096	64	एक्स	96	0.20	6.9	सी096	64 एक्स 96	0.20	7.5
1,500	बी075	51	एक्स	75	0.15	6.1	बी096	51	एक्स	96	0.15	6.7	बी115	51	एक्स	115	0.15	7.2	बी130	51	एक्स	130	0.20	7.8	सी115	64 एक्स 115	0.20	8.4
1,500																			सी096	64	एक्स	96	0.20	7.7	सी130	64 एक्स 130	0.20	9.1
1,800	बी096	51	एक्स	96	0.15	73.4	बी096	51	एक्स	96	0.15	7.4	बी130	51	एक्स	130	0.15	8.3	सी115	64	एक्स	115	0.20	8.6	डी115	77 एक्स 115	0.20	9.9
2,200	बी096	51	एक्स	96	0.15	8.20	बी130	51	एक्स	130	0.15	9.2	सी096	64	एक्स	96	0.15	9.0	सी130	64	एक्स	130	0.20	9.40	डी130	77 एक्स 130	0.20	10.5
2,700	बी130	51	एक्स	130	0.15	10.20	सी096	64	एक्स	96	0.15	9.9	सी115	64	एक्स	115	0.15	10.7	डी115	77	एक्स	115	0.20	9.90	डी155	77 एक्स 155	0.20	11.2
3,300	बी130	51	एक्स	130	0.15	11.30	सी115	64	एक्स	115	0.15	11.8	सी130	64	एक्स	130	0.15	12.4	डी130	77	एक्स	130	0.20	10.40	E157	90 एक्स 157	0.20	12.1
3,900	सी115	64	एक्स	115	0.15	12.80	सी130	64	एक्स	130	0.15	13.5	डी115	77	एक्स	115	0.15	13.6	डी130	77	एक्स	155	0.20	11.00
4,700							सी155	64	एक्स	155	0.15	15.9	सी195	64	एक्स	195	0.15	17.5
4,700	सी130	64	एक्स	130	0.15	14.8	डी115	77	एक्स	115	0.15	14.9	डी130	77	एक्स	130	0.15	15.6	E130	90	एक्स	130	0.20	13.5
5,600	सी155	64	एक्स	155	0.15	17.3	सी195	64	एक्स	195	0.15	19.1
5,600	डी115	77	एक्स	115	0.15	16.3	डी130	77	एक्स	130	0.15	17.0	डी155	77	एक्स	155	0.15	18.3	E157	90	एक्स	157	0.20	15.5
6,800	डी130	77	एक्स	130	0.15	18.8	डी155	77	एक्स	155	0.15	20.2	E157	90	एक्स	157	0.15	21.4
8,200	डी155	77	एक्स	155	0.15	22.1	E157	90	एक्स	157	0.15	23.5	E157	90	एक्स	157	0.15	23.5
10,000	E157	90	एक्स	157	0.15	25.9	E157	90	एक्स	157	0.15	25.9	ई196	90	एक्स	196	0.15	28.3
12,000	E157	90	एक्स	157	0.15	28.4	ई196	90	एक्स	196	0.15	31.0	ई236	90	एक्स	236	0.15	33.6
15,000	ई196	90	एक्स	196	0.15	34.6	ई236	90	एक्स	236	0.15	37.5
18,000	ई236	90	एक्स	236	0.15	41.4

भाग संख्या उदाहरण

DIMENSIONS

डी	पी		L1	W1	डब्ल्यू 2	एच	एच	ए	बी	सी	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

पेंच विशिष्टताएँ:

DIMENSIONS & अनुमेय तरंग धारा

वी.डी.सी वस्तु यूएफ	350वी (2वी)						400वी (2जी)						450वी (2डब्ल्यू)						500वी (2एच)						525वी (2वाई)
वी.डी.सी वस्तु यूएफ	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल			टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर
1,000							बी075	51	एक्स	75	0.15	5.0	बी075	51	एक्स	75	0.15	5.0	बी096	51	एक्स	96	0.20	5.5	बी115	51 एक्स 115	0.20	6.7
1,200	बी075	51	एक्स	75	0.15	5.5	बी075	51	एक्स	75	0.15	5.5	बी096	51	एक्स	96	0.15	6.0	बी115	51	एक्स	115	0.20	6.6	बी130	51 एक्स 130	0.20	7.6
1,200																			सी096	64	एक्स	96	0.20	6.9	सी096	64 एक्स 96	0.20	7.5
1,500	बी075	51	एक्स	75	0.15	6.1	बी096	51	एक्स	96	0.15	6.7	बी115	51	एक्स	115	0.15	7.2	बी130	51	एक्स	130	0.20	7.8	सी115	64 एक्स 115	0.20	8.4
1,500																			सी096	64	एक्स	96	0.20	7.7	सी130	64 एक्स 130	0.20	9.1
1,800	बी096	51	एक्स	96	0.15	73.4	बी096	51	एक्स	96	0.15	7.4	बी130	51	एक्स	130	0.15	8.3	सी115	64	एक्स	115	0.20	8.6	डी115	77 एक्स 115	0.20	9.9
2,200	बी096	51	एक्स	96	0.15	8.20	बी130	51	एक्स	130	0.15	9.2	सी096	64	एक्स	96	0.15	9.0	सी130	64	एक्स	130	0.20	9.40	डी130	77 एक्स 130	0.20	10.5
2,700	बी130	51	एक्स	130	0.15	10.20	सी096	64	एक्स	96	0.15	9.9	सी115	64	एक्स	115	0.15	10.7	डी115	77	एक्स	115	0.20	9.90	डी155	77 एक्स 155	0.20	11.2
3,300	बी130	51	एक्स	130	0.15	11.30	सी115	64	एक्स	115	0.15	11.8	सी130	64	एक्स	130	0.15	12.4	डी130	77	एक्स	130	0.20	10.40	E157	90 एक्स 157	0.20	12.1
3,900	सी115	64	एक्स	115	0.15	12.80	सी130	64	एक्स	130	0.15	13.5	डी115	77	एक्स	115	0.15	13.6	डी130	77	एक्स	155	0.20	11.00
4,700							सी155	64	एक्स	155	0.15	15.9	सी195	64	एक्स	195	0.15	17.5
4,700	सी130	64	एक्स	130	0.15	14.8	डी115	77	एक्स	115	0.15	14.9	डी130	77	एक्स	130	0.15	15.6	E130	90	एक्स	130	0.20	13.5
5,600	सी155	64	एक्स	155	0.15	17.3	सी195	64	एक्स	195	0.15	19.1
5,600	डी115	77	एक्स	115	0.15	16.3	डी130	77	एक्स	130	0.15	17.0	डी155	77	एक्स	155	0.15	18.3	E157	90	एक्स	157	0.20	15.5
6,800	डी130	77	एक्स	130	0.15	18.8	डी155	77	एक्स	155	0.15	20.2	E157	90	एक्स	157	0.15	21.4
8,200	डी155	77	एक्स	155	0.15	22.1	E157	90	एक्स	157	0.15	23.5	E157	90	एक्स	157	0.15	23.5
10,000	E157	90	एक्स	157	0.15	25.9	E157	90	एक्स	157	0.15	25.9	ई196	90	एक्स	196	0.15	28.3
12,000	E157	90	एक्स	157	0.15	28.4	ई196	90	एक्स	196	0.15	31.0	ई236	90	एक्स	236	0.15	33.6
15,000	ई196	90	एक्स	196	0.15	34.6	ई236	90	एक्स	236	0.15	37.5
18,000	ई236	90	एक्स	236	0.15	41.4

विशेषताएँ

◆ तरंग धारा के साथ सहनशक्ति: 85℃,5，000 घंटे

◆ एयर कंडीशनर के लिए उपयोग किया जाता है, सामान्य प्रयोजन इन्वर्टर. और बिजली आपूर्ति

◆ RoHS अनुरूप
