मेटालाइज्ड पॉलीप्रोपाइलीन फिल्म संधारित्र | दोहरा | सीडीबीबी

विशेषताएँ

◆ उच्च नमी प्रतिरोध
◆ रेटेड वोल्टेज : 250~2000Vdc(180~700वैक)
◆ कैपेसिटेंस रेंज : 0.00022 ~3.9uF
◆ ज्वाला-मंदक एपॉक्सी राल (UL 94V के अनुरूप-0)
◆ RoHS अनुरूप और सीसा-मुक्त समाप्ति
◆ उच्च डीवी/डीटी अनुप्रयोग के लिए

भाग संख्या उदाहरण

विद्युत विशेषताओं

सामान	प्रदर्शन
ऑपरेटिंग वोल्टेज रेंज	250वीडीसी ~ 2,000वीडीसी
रेटेड तापमान	-40डिग्री सेल्सियस ~ +105 डिग्री सेल्सियस (85°C से अधिक तापमान पर गिरावट 1.25% प्रति डिग्री सेल्सियस)
जलवायु श्रेणी	40 / 105 / 56
कैपेसिटेंस रेंज	0.00022 µF ~ 3.9µF
कैपेसिटेंस सहनशीलता	±5% (जे), ±10% (के), अनुरोध पर अन्य सहनशीलता
अपव्यय कारक (टैन फ़िए		सी ≤0.1μF	0.1μF < सी ≤ 1.0μF	सी > 1.0μF
	1KHz, 20° C	0.0003	0.0003	0.0003
	1KHz, 20° C	0.0004	0.0006	—
	100KHz, 20° C	0.0015	—	—
इन्सुलेशन प्रतिरोध		20°C पर मापा गया, 100के लिए वी.डी.सी 1 मिनट
	टर्मिनलों के बीच न्यूनतम मूल्य करोड़ ≤ 0.33 μF तथा ≥ 100,000 एमΩ करोड़ > 0.33 μF तथा ≥ 30,000 MΩ • µF टर्मिनल और केस के बीच न्यूनतम मूल्य तथा ≥ 30,000 एमΩ

रेटिंग & DIMENSIONS (मिमी)

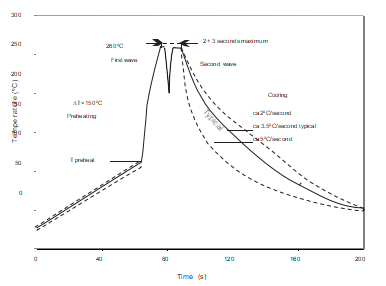

वेव सोल्डरिंग सिफ़ारिशें

(μF)	कार्यरत वोल्टेज	250ग्राम रक्षा समिति (2ई)						400ग्राम रक्षा समिति (2जी)						630ग्राम रक्षा समिति (2जे)
		180ख़ाली						250ख़ाली						400ख़ाली
	कोड	डब्ल्यू	एच	टी	पी	मरना	डीवी/डीटी	डब्ल्यू	एच	टी	पी	मरना	डीवी/डीटी	डब्ल्यू	एच	टी	पी	मरना	डीवी/डीटी
0.01	103													13.0	11.0	5.0	10.0	0.6	3,000
0.012	123													13.0	11.0	5.0	10.0	0.6	3,000
0.015	153													13.0	12.0	6.0	10.0	0.6	3,000
0.018	183													18.0	11.0	5.0	15.0	0.8	2,500
0.022	223													18.0	11.0	5.0	15.0	0.8	2,500
0.027	273							13.0	11.0	5.0	10.0	0.6	1,400	18.0	11.0	5.0	15.0	0.8	2,500
0.033	333							13.0	11.0	5.0	10.0	0.6	1,400	18.0	12.0	6.0	15.0	0.8	2,500
0.039	393							13.0	12.0	6.0	10.0	0.6	1,400	18.0	12.0	6.0	15.0	0.8	2,500
0.047	473	13.0	11.0	5.0	10.0	0.6	1,000	18.0	11.0	5.0	15.0	0.8	1,000	18.0	12.0	6.0	15.0	0.8	2,500
0.056	563	13.0	11.0	5.0	10.0	0.6	1,000	18.0	11.0	5.0	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.068	683	13.0	12.0	6.0	10.0	0.6	1,000	18.0	12.0	6.0	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.082	823	18.0	11.0	5.0	15.0	0.8	600	18.0	12.0	6.0	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.1	104	18.0	11.0	5.0	15.0	0.8	600	18.0	13.5	7.5	15.0	0.8	1,000	26.5	15.0	6.0	22.5	0.8	1,800
0.12	124	18.0	12.0	6.0	15.0	0.8	600	18.0	13.5	7.5	15.0	0.8	1,000	26.5	16.0	7.0	22.5	0.8	1,800
0.15	154	18.0	12.0	6.0	15.0	0.8	600	26.5	15.0	6.0	22.5	0.8	600	26.5	17.0	8.5	22.5	0.8	1,800
0.18	184	18.0	13.5	7.5	15.0	0.8	600	26.5	15.0	6.0	22.5	0.8	600	32.0	18.0	9.0	27.5	0.8	1,100
0.22	224	18.0	13.5	7.5	15.0	0.8	600	26.5	16.0	7.0	22.5	0.8	600	32.0	18.0	9.0	27.5	0.8	1,100
0.27	274	18.0	14.5	8.5	15.0	0.8	600	26.5	17.0	8.5	22.5	0.8	600	32.0	18.0	9.0	27.5	0.8	1,100
0.33	334	18.0	16.0	10.0	15.0	0.8	600	26.5	17.0	8.5	22.5	0.8	600	32.0	20.0	11.0	27.5	0.8	1,100
0.39	394	26.5	16.0	7.0	22.5	0.8	400	26.5	18.5	10.0	22.5	0.8	600	32.0	20.0	11.0	27.5	0.8	1,100
0.47	474	26.5	16.0	7.0	22.5	0.8	400	32.0	18.0	9.0	27.5	0.8	500	32.0	22.0	13.0	27.5	0.8	1,100
0.56	564	26.5	17.0	8.5	22.5	0.8	400	32.0	20.0	11.0	27.5	0.8	500	32.0	22.0	13.0	27.5	0.8	1,100
0.68	684	26.5	18.5	10.0	22.5	0.8	400	32.0	20.0	11.0	27.5	0.8	500	32.0	24.5	15.0	27.5	0.8	1,100
0.82	824	26.5	18.5	10.0	22.5	0.8	400	32.0	22.0	13.0	27.5	0.8	500	32.0	28.0	14.0	27.5	0.8	1,100
1	105	32.0	20.0	11.0	27.5	0.8	300	32.0	24.5	15.0	27.5	0.8	500	32.0	33.0	18.0	27.5	0.8	1,100
1.2	125	32.0	20.0	11.0	27.5	0.8	300	32.0	24.5	15.0	27.5	0.8	500	32.0	33.0	18.0	27.5	0.8	1,100
1.5	155	32.0	22.0	13.0	27.5	0.8	300	32.0	33.0	18.0	27.5	0.8	500	जारी रखना ……
1.8	185	32.0	24.5	15.0	27.5	0.8	300	32.0	33.0	18.0	27.5	0.8	500
2.2	225	32.0	24.5	15.0	27.5	0.8	300
2.7	275	32.0	33.0	18.0	27.5	0.8	300
3.3	335	32.0	33.0	18.0	27.5	0.8	300
3.9	395	32.0	33.0	18.0	27.5	0.8	300

रेटिंग & DIMENSIONS (मिमी)

( एफ)	कार्यरत वोल्टेज	1000ग्राम रक्षा समिति(3ए)						1600ग्राम रक्षा समिति (3सी)						2000ग्राम रक्षा समिति (3डी)
		600ख़ाली						650ख़ाली						700ख़ाली
	कोड	डब्ल्यू	एच	टी	पी	मरना	डीवी/डीटी	डब्ल्यू	एच	टी	पी	मरना	डीवी/डीटी	डब्ल्यू	एच	टी	पी	मरना	डीवी/डीटी
0.00022	221													18.0	11.0	5.0	15.0	0.8	10,000
0.00027	271													18.0	11.0	5.0	15.0	0.8	10,000
0.00033	331													18.0	11.0	5.0	15.0	0.8	10,000
0.00047	471													18.0	11.0	5.0	15.0	0.8	10,000
0.00056	561													18.0	11.0	5.0	15.0	0.8	10,000
0.00068	681							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.00082	821							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.001	102							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0012	122							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0015	152							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0018	182							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0022	222							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0027	272							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0033	332							18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0039	392	13.0	11.0	5.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0047	472	13.0	11.0	5.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	11.0	5.0	15.0	0.8	10,000
0.0056	562	13.0	12.0	6.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	13.5	7.5	15.0	0.8	10,000
0.0068	682	13.0	12.0	6.0	10.0	0.6	6,000	18.0	11.0	5.0	15.0	0.8	6,000	18.0	13.5	7.5	15.0	0.8	10,000
0.0082	822	18.0	11.0	5.0	15.0	0.8	3,300	18.0	12.0	6.0	15.0	0.8	6,000	26.5	15.0	6.0	22.5	0.8	5,000
0.01	103	18.0	11.0	5.0	15.0	0.8	3,300	18.0	12.0	6.0	15.0	0.8	6,000	26.5	15.0	6.0	22.5	0.8	5,000
0.012	123	18.0	11.0	5.0	15.0	0.8	3,300	18.0	13.5	7.5	15.0	0.8	6,000	26.5	15.0	6.0	22.5	0.8	5,000
0.015	153	18.0	11.0	5.0	15.0	0.8	3,300	18.0	13.5	7.5	15.0	0.8	6,000	26.5	16.0	7.0	22.5	0.8	5,000
0.018	183	18.0	13.5	7.5	15.0	0.8	3,300	18.0	14.5	8.5	15.0	0.8	6,000	26.5	16.0	7.0	22.5	0.8	5,000
0.022	223	18.0	13.5	7.5	15.0	0.8	3,300	18.0	14.5	8.5	15.0	0.8	6,000	26.5	17.0	8.5	22.5	0.8	5,000
0.027	273	18.0	14.5	8.5	15.0	0.8	3,300	26.5	15.0	6.0	22.5	0.8	3,000	26.5	18.5	10.0	22.5	0.8	5,000
0.033	333	26.5	15.0	6.0	22.5	0.8	2,100	26.5	16.0	7.0	22.5	0.8	3,000	26.5	18.5	10.0	22.5	0.8	5,000
0.039	393	26.5	15.0	6.0	22.5	0.8	2,100	26.5	17.0	8.5	22.5	0.8	3,000	26.5	22.0	12.0	22.5	0.8	5,000
0.047	473	26.5	16.0	7.0	22.5	0.8	2,100	26.5	18.5	10.0	22.5	0.8	3,000	32.0	20.0	11.0	27.5	0.8	2,200
0.056	563	26.5	16.0	7.0	22.5	0.8	2,100	26.5	18.5	10.0	22.5	0.8	3,000	32.0	22.0	13.0	27.5	0.8	2,200
0.068	683	26.5	17.0	8.5	22.5	0.8	2,100	26.5	22.0	12.0	22.5	0.8	3,000	32.0	22.0	13.0	27.5	0.8	2,200
0.082	823	26.5	18.5	10.0	22.5	0.8	2,100	32.0	20.0	11.0	27.5	0.8	2,000	32.0	24.5	15.0	27.5	0.8	2,200
0.1	104	26.5	18.5	10.0	22.5	0.8	2,100	32.0	20.0	11.0	27.5	0.8	2,000	32.0	28.0	14.0	27.5	0.8	2,200
0.12	124	32.0	20.0	11.0	27.5	0.8	1,300	32.0	22.0	13.0	27.5	0.8	2,000	32.0	33.0	18.0	27.5	0.8	2,200
0.15	154	32.0	20.0	11.0	27.5	0.8	1,300	32.0	24.5	15.0	27.5	0.8	2,000	32.0	33.0	18.0	27.5	0.8	2,200
0.18	184	32.0	22.0	13.0	27.5	0.8	1,300	32.0	24.5	15.0	27.5	0.8	2,000
0.22	224	32.0	22.0	13.0	27.5	0.8	1,300	32.0	33.0	18.0	27.5	0.8	2,000
0.27	274	32.0	24.5	15.0	27.5	0.8	1,300	32.0	33.0	18.0	27.5	0.8	2,000
0.33	334	32.0	28.0	14.0	27.5	0.8	1,300	32.0	33.0	18.0	27.5	0.8	2,000
0.39	394	32.0	33.0	18.0	27.5	0.8	1,300
0.47	474	32.0	33.0	18.0	27.5	0.8	1,300

वीआरएमएस बनाम. आवृत्ति, विशिष्ट मूल्य

रेडियल टेपिंग कोड आरेख

अंजीर. 4 बॉक्स या एक्सपॉक्सी लेपित

एफ=10 = केवल बारूद

F=15 प्रत्येक अन्य स्थान छोड़ दिया गया क्योंकि

बड़े शरीर का – केवल बारूद

(आरटी3 या आरटी4)

विवरण	पत्र	आयाम (मिमी)
		RT4	सहने.
लीड तार का व्यास	डी	0.6 / 0.8	± 0.05
टेप पिच	पी	25.4	± 1
फ़ीड होल पिच	पीओ	12.7	± 0.2
लीड तार का केन्द्रीकरण	पी1	5.2	± 0.7
शरीर का केन्द्रीकरण	पी2	12.7	± 1.3
लीड रिक्ति (आवाज़ का उतार-चढ़ाव)	एफ	15	+ 0.6; -0.1
घटक संरेखण	ओह	0	± 2
टेप सेंटर से कंपोननेट की ऊंचाई	एच	18.5	± 0.5
कैरियर टेप की चौड़ाई	डब्ल्यू	18	+ 1; -0.5
टेप की चौड़ाई दबाए रखें	WO	10	मिन
छेद की स्थिति	W1	9	± 0.5
टेप की स्थिति को दबाए रखें	डब्ल्यू 2	3	अधिकतम
फ़ीड होल व्यास	करना	4	± 0.2
टेप की मोटाई	टी	0.5	± 0.2
आकृति	अंजीर	4

टिप्पणी: *के योग पर 1 मिमी से कम संचित पिच का भत्ता 20 पिच.

*लगातार खाली घटक से कम 3 लगातार टुकड़े.

*एक रील पर कुल खाली से भी कम 1%.

परिचय
सीडीबीबी श्रृंखला विशेष रूप से पावर फैक्टर सुधार के लिए बनाई गई है (पीएफसी) अनुप्रयोग. फिल्म का चयन किया गया और विशेष रूप से उच्च डीवी/डीटी अनुप्रयोग के लिए धातुकरण लागू किया गया
