Screw Electrolytic Capacitors ▏105℃ 2,000Hrs ▏CAWB

विशेषताएँ
Endurance with ripple current: 105° C, 2，000 घंटे
Used for air conditioner, सामान्य प्रयोजन इन्वर्टर、बिजली की आपूर्ति
RoHS अनुरूप

Datasheet-For-Screw-Electrolytic-Capacitors-105℃-2000Hrs-CAWB.pdf (1139 डाउनलोड )

विशेष विवरण

वस्तु	प्रदर्शन
संचालन तापमान.	-40°C ~+105°C
कैपेसिटेंस सहनशीलता	± 20% (120हर्ट्ज, 20° C)
लीकेज करंट (20°C पर)	मैं = 0.01सीवी या 5 (एमए) जो भी छोटा हो (बाद 5 मिनट) कहाँ, C= एफ में रेटेड कैपेसिटेंस. वी = वी में रेटेड डीसी कार्यशील वोल्टेज.
120Hz पर अपव्यय कारक टैन, 20° C	रेटेड वोल्टेज	16 ~ 100				160 ~ 450
	टैन (अधिकतम)	केस आकार सूची देखें				0.15
कम तापमान के लक्षण (120Hz पर)	धारिता परिवर्तन: सी(-25° C)/ सी(+20° C) 0.7
Load Life Test at 20°C after subjected to DC voltage withrated rippled current applied for 2000	परीक्षण समय	2000 घंटे
	धारिता परिवर्तन	± के भीतर 20% प्रारंभिक मूल्य का
	अपव्यय कारक	से कम 200% निर्दिष्ट मूल्य का
	रिसाव वर्तमान	निर्दिष्ट मूल्य के भीतर
उन्हें उजागर करने के बाद 20°C पर शेल्फ लाइफ परीक्षण करें 500 वोल्टेज लागू किए बिना 105°C पर घंटे. माप से पहले रेटेड वोल्टेज कैपेसिटर पर लागू किया जाएगा. (जेआईएस का संदर्भ लें 5102)	परीक्षण समय	500 घंटे
	धारिता परिवर्तन	प्रारंभिक मूल्य के ±20% के भीतर
	अपव्यय कारक	से कम 200% निर्दिष्ट मूल्य का
	रिसाव वर्तमान	निर्दिष्ट मूल्य के भीतर
वर्तमान लहर & आवृत्ति गुणक	आवृत्ति (हर्ट्ज)	50 / 60	120	300	1के		10के ऊपर
	गुणक	0.8.	1.0	1.1	1.3		1.4
वर्तमान लहर & तापमान गुणक	तापमान (° C)	40	55	70	85		105
	गुणक < 250वी	4.9	3.9	3.0	1.8		1.0
	गुणक > 350वी	3.8	3.3	2.5	2.0		1.0
मानकों	JIS C की विशेषता W को संतुष्ट करता है 5101-4

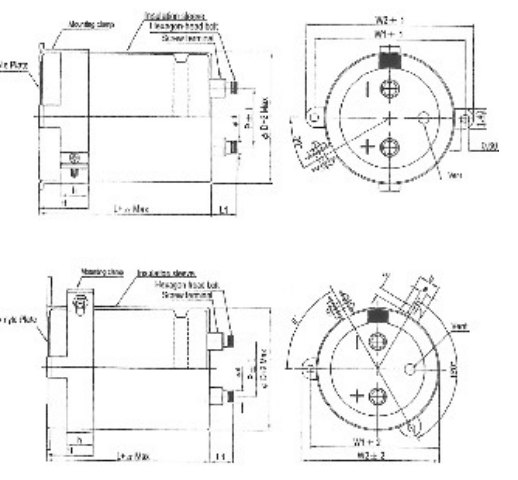

DIMENSIONS

डी	पी		L1	W1	डब्ल्यू 2	एच	एच
35	12.7	2	10.0	48	58	15.0	10.0

पेंच विशिष्टताएँ:

साथ ही षट्कोण-प्रधान पेंच: एम5 एक्स 0.8 एक्स 10 अधिकतम. पेंच कसने वाला टॉर्क: 3.23एनएम

डी	पी		L1	W1	डब्ल्यू 2	एच	एच	ए	बी	सी
51	22.0	2	10	61.0	65.5	21.5	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

भाग संख्या उदाहरण

आयाम & अनुमेय तरंग धारा

आयाम: jD x L (मिमी) Tand: 120हर्ट्ज, 20° C

वर्तमान लहर: A/rms at 120Hz, 105° C

वी.डी.सी	16वी (1सी)				25वी (1ई)				35वी (1वी)				50वी (1एच)
वस्तु यूएफ	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर
3,900													A053	35×53	0.25	2.8
4,700													A053	35×53	0.25	3.1
5,600													A053	35×53	0.25	3.3
6,800													A053	35×53	0.25	3.3
8,200									A053	35×53	0.30	3.3	A065	35×65	0.25	3.8
10,000									A053	35×53	0.30	3.6	A083	35×83	0.25	4.6
12,000					A053	35×53	0.35	3.7	A065	35×65	0.30	4.2	A083	35×83	0.30	5.1
15,000					A053	35×53	0.35	4.1	A065	35×65	0.30	4.7	A083	35×83	0.30	5.7
18,000	A053	35×53	0.40	4.2	A065	35×65	0.35	4.8	A083	35×83	0.35	5.7	A100	35×100	0.35	6.7
22,000	A053	35×53	0.40	4.7	A065	35×65	0.35	5.3	A083	35×83	0.35	6.3	A121	35×121	0.35	8.1
27,000	A053	35×53	0.40	5.5	A083	35×83	0.40	6.4	A100	35×100	0.40	7.5	बी075	51×75	0.40	9.1
33,000	A065	35×65	0.45	5.7	A083	35×83	0.40	6.7	A121	35×121	0.40	9.0	B100	51×100	0.40	11.1
39,000	A065	35×65	0.50	6.8	A100	35×100	0.40	7.8	बी075	51×75	0.45	9.2	B121	51×121	0.40	13.1
47,000	A083	35×83	0.50	7.1	A121	35×121	0.40	9.3	B100	51×100	0.45	11.2	B121	51×121	0.40	13.9
56,000	A100	35×100	0.55	8.4	बी075	51×75	0.50	9.7	B100	51×100	0.50	11.4	C100	64×100	0.45	13.9
68,000	A121	35×121	0.60	8.8	B100	51×100	0.50	11.2	B121	51×121	0.50	13.6	C121	64×121	0.45	16.6
82,000	B083	51×83	0.60	10.7	B100	51×100	0.60	11.2	C100	64×100	0.60	14.8	D121	77×121	0.50	18.9
100,000	B083	51×83	0.70	10.8	B121	51×121	0.60	14.8	C121	64×121	0.60	17.6	D121	77×121	0.50	19.5
120,000	B100	51×100	0.70	13.1	C100	64×100	0.80	14.9	C121	64×121	0.70	17.6	D121	77×121	0.50	19.5
150,000	B121	51×121	0.80	15.3	C121	64×121	0.80	17.9	D121	77×121	0.70	19.8	E130	90×130	0.50	22.5
180,000	B121	51×121	0.90	15.7	C121	64×121	1.00	17.9	D121	77×121	0.70	19.8	E157	90×157	0.50	23.9
220,000	C121	64×121	0.90	19.2	D121	77×121	1.00	21.3	D144	77×144	0.70	23.4
270,000	C121	64×121	1.00	19.6	D121	77×121	1.00	21.7	E157	90×157	0.70	25.5
330,000	D121	77×121	1.20	21.1	D144	77×144	1.00	23.4
390,000	D121	77×121	1.30	21.3	E130	90×130	1.00	24.9
470,000	D144	77×144	1.60	24.2

वी.डी.सी	63वी (1जे)				80वी (1के)				100वी (2ए)				160वी (2सी)
वस्तु यूएफ	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर	आकार कोड	डी एक्स एल	टैन	वर्तमान लहर
560													A053	35×53	0.15	1.2
680													A053	35×53	0.15	1.3
820													A065	35×65	0.15	1.4
1,000													A083	35×83	0.15	1.8
1,200													A083	35×83	0.15	1.9
1,500													A083	35×83	0.15	2.1
1,800									A053	35×53	0.15	2.7	A083	35×83	0.15	2.5
2,200					A053	35×53	0.15	2.4	A053	35×53	0.15	3.0	A100	35×100	0.15	2.8
2,700	A053	35×53	0.20	2.3	A053	35×53	0.15	2.7	A065	35×65	0.15	3.5	A100	35×100	0.15	3.3
3,300	A053	35×53	0.20	2.5	A053	35×53	0.15	3.0	A083	35×83	0.15	4.2	बी075	51×75	0.15	3.8
3,900	A053	35×53	0.20	2.8	A065	35×65	0.15	3.4	A083	35×83	0.15	4.2	बी075	51×75	0.15	3.8
4,700	A053	35×53	0.20	3.1	A065	35×65	0.15	3.7	A100	35×100	0.15	5.0	बी096	51×96	0.15	4.6
5,600	A065	35×65	0.20	3.5	A083	35×83	0.20	4.5	A100	35×100	0.15	5.4	बी096	51×96	0.15	5.1
6,800	A065	35×65	0.20	3.9	A083	35×83	0.20	4.9	A121	35×121	0.15	5.8	सी096	64×96	0.15	6.1
8,200	A083	35×83	0.20	4.4	A100	35×100	0.20	5.1	बी075	51×75	0.15	6.4	सी096	64×96	0.15	7.0
10,000	A083	35×83	0.25	4.7	A121	35×121	0.20	6.1	B100	51×100	0.15	7.8	D096	77×96	0.15	8.4
12,000	A100	35×100	0.25	5.5	बी075	51×75	0.25	6.7	B121	51×121	0.20	9.3	डी115	77×115	0.15	9.4
15,000	A121	35×121	0.25	6.6	B100	51×100	0.25	8.3	B121	51×121	0.20	10.4	डी130	77×130	0.15	11.4
18,000	बी075	51×75	0.25	7.4	B121	51×121	0.25	9.9	C100	64×100	0.20	10.4	D144	77×144	0.15	13.4
22,000	B100	51×100	0.25	9.0	B121	51×121	0.25	11.0	C121	64×121	0.20	12.5	E130	90×130	0.15	14.5
27,000	B121	51×121	0.30	10.9	C100	64×100	0.30	11.4	D121	77×121	0.25	13.7	E157	90×157	0.15	16.0
33,000	B121	51×121	0.30	12.0	D100	77×100	0.30	13.9	D121	77×121	0.25	15.2
39,000	C100	64×100	0.30	12.5	D100	77×100	0.30	13.9	D144	77×144	0.25	16.1
47,000	C121	64×121	0.30	14.9	D121	77×121	0.30	16.5	E130	90×130	0.25	19.3
56,000	D121	77×121	0.35	16.3	D121	77×121	0.30	18.1	E157	90×157	0.25	21.0
68,000	D121	77×121	0.35	18.4	D144	77×144	0.30	19.7
82,000	D144	77×144	0.40	20.0	E130	90×130	0.30	22.1
100,000	D144	77×144	0.40	20.0
120,000	E157	90×157	0.40	21.8

आयाम & अनुमेय तरंग धारा

आयाम: jD x L (मिमी) Tand: 120हर्ट्ज, 20° C

वर्तमान लहर: A/rms at 120Hz, 105° C

वी.डी.सी	200वी (2डी)				250वी (2ई)				350वी (2वी)				400वी (2जी)
वस्तु यूएफ	आकार कोड	डी एक्स एल	टैन	लहर मौजूदा	आकार कोड	डी एक्स एल	टैन	लहर मौजूदा	आकार कोड	डी एक्स एल	टैन	लहर मौजूदा	आकार कोड	डी एक्स एल	टैन	लहर मौजूदा
180									A053	35×53	0.15	0.8	A053	35×53	0.15	0.8
220									A053	35×53	0.15	0.9	A053	35×53	0.15	0.9
270					A053	35×53	0.15	0.8	A053	35×53	0.15	1.0	A065	35×65	0.15	1.1
330	A053	35×53	0.15	0.9	A053	35×53	0.15	0.9	A065	35×65	0.15	1.2	A065	35×65	0.15	1.2
390	A053	35×53	0.15	1.0	A053	35×53	0.15	1.0	A065	35×65	0.15	1.3	A083	35×83	0.15	1.3
470	A053	35×53	0.15	1.1	A053	35×53	0.15	1.1	A083	35×83	0.15	1.5	A083	35×83	0.15	1.4
560	A053	35×53	0.15	1.2	A065	35×65	0.15	1.4	A083	35×83	0.15	1.6	A100	35×100	0.15	1.6
680	A053	35×53	0.15	1.3	A083	35×83	0.15	1.5	A100	35×100	0.15	1.7	A100	35×100	0.15	1.7
820	A065	35×65	0.15	1.5	A083	35×83	0.15	1.6	A100	35×100	0.15	1.8	A121	35×121	0.15	2.0
1,000	A083	35×83	0.15	1.7	A100	35×100	0.15	1.8	बी075	51×75	0.15	2.2	बी075	51×75	0.15	2.2
1,200	A083	35×83	0.15	1.9	A100	35×100	0.15	1.9	बी075	51×75	0.15	2.3	बी096	51×96	0.15	2.7
1,500	A100	35×100	0.15	2.3	बी075	51×75	0.15	2.3	बी096	51×96	0.15	3.0	बी115	51×115	0.15	3.3
1,800	A100	35×100	0.15	2.5	बी075	51×75	0.15	2.5	बी115	51×115	0.15	3.6	बी130	51×130	0.15	3.7
2,200	बी075	51×75	0.15	3.0	बी096	51×96	0.15	3.0	बी130	51×130	0.15	4.0	सी096	64×96	0.15	4.2
2,700	बी096	51×96	0.15	3.6	बी115	51×115	0.15	3.5	सी096	64×96	0.15	4.6	सी115	64×115	0.15	4.8
3,300	बी096	51×96	0.15	4.0	सी096	64×96	0.15	4.2	सी115	64×115	0.15	5.6	सी130	64×130	0.15	5.5
3,900	बी115	51×115	0.15	4.9	सी096	64×96	0.15	4.6	सी130	64×130	0.15	6.7	डी115	77×115	0.15	6.5
4,700	सी096	64×96	0.15	5.3	सी115	64×115	0.15	5.7	D121	77×121	0.15	7.5	डी130	77×130	0.15	7.6
5,600	सी096	64×96	0.15	5.8	सी130	64×130	0.15	6.3	डी130	77×130	0.15	8.3	डी155	77×155	0.15	9.4
6,800	सी115	64×115	0.15	6.9	डी115	77×115	0.15	7.7	डी155	77×155	0.15	9.4	E157	90×157	0.15	10.4
8,200	सी130	64×130	0.15	7.6	डी130	77×130	0.15	8.4	E157	90×157	0.15	11.4	E157	90×157	0.15	11.8
10,000	डी115	77×115	0.15	9.6	डी155	77×155	0.15	10.0
12,000	डी130	77×130	0.15	10.2	E140	90×140	0.15	11.9
15,000	E130	90×130	0.15	12.2	E157	90×157	0.15	12.5
18,000	E157	90×157	0.15	13.0

विशेषताएँ
◆ लहरदार धारा के साथ सहनशक्ति:85° C,2000घंटे
◆एयर कंडीशनर के लिए उपयोग किया जाता है, सामान्य प्रयोजन इन्वर्टर、बिजली की आपूर्ति
◆ RoHS अनुरूप

स्क्रू इलेक्ट्रोलाइटिक कैपेसिटर ▏105 ℃ 2,000hrs ▏CAWB
