सामान्य इलेक्ट्रोलाइटिक कैपेसिटर ▏105 ℃▏400 ~ 450V ▏CAFA
विशेषताएँ
- लंबा जीवन, 105 ℃, 2,000 घंटे का आश्वासन दिया
- बड़े अनुमेय तरंगधारा के साथ छोटा आकार
- स्लिम टाइप
विशेष विवरण
| सामान | प्रदर्शन | |||||||
| ज़िंदगी | पर 105 ° C 2000 घंटे | |||||||
|
संचालन तापमान |
400वी | 420 ~450V | ||||||
| -40 डिग्री सेल्सियस ~ +105 ° C | -25 डिग्री सेल्सियस ~ +105 ° C | |||||||
| कैपेसिटेंस सहनशीलता | +20% (120Hz पर, 20 ° C) | |||||||
|
रिसाव वर्तमान (पर 20 ° C) |
समय | बाद 5 मिनट | ||||||
| रिसाव वर्तमान | सीवी < 1,000 मैं = 0.03सीवी + 15(μA) | सीवी > 1,000 मैं = 0.02सीवी+25 (μA) | ||||||
| जहां C = μF में रेटेड कैपेसिटेंस. वी = वी में रेटेड डीसी कार्यशील वोल्टेज | ||||||||
|
अपव्यय कारक (टैन δ 120 हर्ट्ज़ पर, 20° C) |
रेटेड वोल्टेज | 400 | 420 | 450 | ||||
| टैन δ (अधिकतम) | 0.24 | 0.24 | 0.24 | |||||
|
हल्का तापमान विशेषताएँ (120Hz पर) |
प्रतिबाधा अनुपात नीचे दी गई तालिका में दिए गए मान से अधिक नहीं होगा | |||||||
| रेटेड वोल्टेज | 400 | 420 | 450 | |||||
| मुक़ाबला | जेड (-25° C) / जेड (+20 ° C) | 5 | 6 | 6 | ||||
|
अनुपात |
जेड (-40° C) / जेड (+20° C) | 6 | — | — | ||||
|
लोड जीवन परीक्षण |
परीक्षण समय | 2,000 घंटे | ||||||
| धारिता परिवर्तन | अंदर + 20% प्रारंभिक मूल्य का | |||||||
| अपव्यय कारक | से कम 200% निर्दिष्ट मूल्य का | |||||||
| रिसाव वर्तमान | निर्दिष्ट मूल्य के भीतर | |||||||
| * कैपेसिटर बहाल होने पर उपरोक्त विनिर्देश संतुष्ट होंगे 20 रेटेड वोल्टेज के बाद रेटेड रिपल करंट के साथ डिग्री सेल्सियस लागू किया जाता है 2,000 बजे बजे 105 ° C | ||||||||
| परीक्षण समय | 1,000 घंटे | |||||||
|
शेल्फ जीवन परीक्षण |
धारिता परिवर्तन | अंदर + 20% प्रारंभिक मूल्य का | ||||||
| अपव्यय कारक | से कम 200% निर्दिष्ट मूल्य का | |||||||
|
रिसाव वर्तमान |
निर्दिष्ट मूल्य के भीतर |
|||||||
| * कैपेसिटर बहाल होने पर उपरोक्त विनिर्देश संतुष्ट होंगे 20 उन्हें उजागर करने के बाद डिग्री सेल्सियस 1,000 बजे बजे 105 वोल्टेज लागू किए बिना डिग्री सेल्सियस. माप से पहले रेटेड वोल्टेज कैपेसिटर पर लागू किया जाएगा. (जेआईएस सी का संदर्भ लें 5101-4 4.1) | ||||||||
|
वर्तमान लहर & आवृत्ति गुणक |
फ्रीक. (हर्ट्ज) | 60 | 120 | 500 | 1के | 10ऊपर | ||
| मल्टीप्लायरों | 0.80 | 1.00 | 1.25 | 1.45 | 1.50 | |||
| अन्य मानक | जेआईएस सी 5101-4 | |||||||

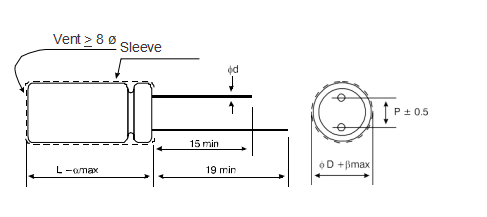

DIMENSIONS
इकाई: मिमी
| φD | 8 | 10 | 12.5 | 16 | 18 |
| पी | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 |
| φd | 0.6 | 0.8 | |||
| ए | 2.0 | ||||
| आर | 0.5 | ||||
DIMENSIONS & जायज़ तरंग मौजूदा
|
वी. डीसी |
टोपी . (μF ) |
8एफ | 10एफ | 12.5एफ | 16एफ | 18एफ | ||||||||||
|
φD x एल |
वर्तमान लहर |
φ डी एक्स एल |
वर्तमान लहर |
φ डी एक्स एल |
वर्तमान लहर |
φ डी एक्स एल |
वर्तमान लहर |
φ डी एक्स एल |
वर्तमान लहर | |||||||
| 120 हर्ट्ज | 100के हर्ट्ज | 120 हर्ट्ज | 100के हर्ट्ज | 120 हर्ट्ज | 100के
हर्ट्ज |
120
हर्ट्ज |
100के हर्ट्ज | 120
हर्ट्ज |
100के हर्ट्ज | |||||||
|
400वी
(2जी) |
15 | 8 एक्स 30 | 190 | 285 | ||||||||||||
| 22 | 8 एक्स 35 | 250 | 375 | |||||||||||||
| 27 | 8 एक्स 40 | 300 | 450 | 10 एक्स 30 | 245 | 370 | ||||||||||
| 33 | 8 एक्स 45 | 350 | 525 | 10 एक्स 35 | 295 | 445 | ||||||||||
| 39 | 8 एक्स 50 | 390 | 585 | 10 एक्स 40 | 345 | 515 | ||||||||||
| 47 | 10 एक्स 45 | 400 | 600 | |||||||||||||
| 56 | 10 एक्स 50 | 450 | 675 | 12.5 एक्स 30 | 470 | 705 | ||||||||||
| 68 | 12.5 एक्स 35 | 540 | 810 | |||||||||||||
| 82 | 12.5 एक्स 40 | 620 | 930 | |||||||||||||
| 100 | ||||||||||||||||
| 120 | 16 एक्स 35.5
16 एक्स 40 |
800
840 |
1,200
1,260 |
|||||||||||||
| 150 | 16 एक्स 45 | 940 | 1,410 | |||||||||||||
| 180 | 16 एक्स 50 | 1050 | 1,575 | 18 एक्स 40 | 1,060 | 1,590 | ||||||||||
| 220 | 18 एक्स 45 | 1,200 | 1,800 | |||||||||||||
|
420वी (2पी) |
15 | 8 एक्स 30 | 195 | 293 | ||||||||||||
| 22 | 8 एक्स 35 | 255 | 383 | |||||||||||||
| 27 | 8 एक्स 45 | 320 | 480 | 10 एक्स 30 | 245 | 370 | ||||||||||
| 33 | 8 एक्स 50 | 370 | 555 | 10 एक्स 35 | 295 | 445 | ||||||||||
| 39 | 10 एक्स 40 | 345 | 515 | |||||||||||||
| 47 | 10 एक्स 45 | 400 | 600 | |||||||||||||
| 56 | 10 एक्स 50 | 450 | 675 | 12.5 एक्स 30 | 470 | 705 | ||||||||||
| 68 | 12.5 एक्स 35 | 540 | 810 | |||||||||||||
| 82 | 12.5 एक्स 45 | 630 | 945 | |||||||||||||
| 100 | 12.5 एक्स 50 | 730 | 1,095 | 16 एक्स 35.5 | 730 | 1,095 | ||||||||||
| 120 | 16 एक्स 40 | 840 | 1,260 | |||||||||||||
| 150 | 16 एक्स 45 | 940 | 1,410 | 18 एक्स 35.5 | 920 | 1,380 | ||||||||||
| 180 | 16 एक्स 50 | 1,050 | 1,575 | 18 एक्स 40 | 1,060 | 1,590 | ||||||||||
| 220 | 18 एक्स 50 | 1,220 | 1,830 | |||||||||||||
|
450वी (2डब्ल्यू) |
15 | 8 एक्स 30 | 195 | 293 | ||||||||||||
| 22 | 8 एक्स 40 | 270 | 405 | 10 एक्स 30 | 225 | 330 | ||||||||||
| 27 | 8 एक्स 45 | 320 | 480 | 10 एक्स 35 | 265 | 400 | ||||||||||
| 33 | 8 एक्स 50 | 370 | 555 | 10 एक्स 40 | 315 | 475 | ||||||||||
| 39 | 10 एक्स 45 | 360 | 545 | |||||||||||||
| 47 | 10 एक्स 50 | 420 | 625 | 12.5 एक्स 30 | 430 | 645 | ||||||||||
| 56 | 12.5 एक्स 35 | 490 | 735 | |||||||||||||
| 68 | 12.5 एक्स 40 | 560 | 840 | |||||||||||||
| 82 | 12.5 एक्स 45 | 630 | 945 | |||||||||||||
| 100 | 12.5 एक्स 50 | 730 | 1,095 | 16 एक्स 35.5 | 730 | 1,095 | ||||||||||
| 120 | 16 एक्स 45 | 840 | 1,260 | 18 एक्स 35.5 | 820 | 1,230 | ||||||||||
|
150 |
16 एक्स 50 | 980 | 1,470 | 18 एक्स 40 | 970 | 1,455 | ||||||||||
| 18 एक्स 45 | 995 | 1,490 | ||||||||||||||
|
180 |
18 एक्स 45 | 1,090 | 1,635 | |||||||||||||
| 18 एक्स 50 | 1,140 | 1,710 | ||||||||||||||
भाग संख्या उदाहरण
कैफे 560 एम 2जी बीके 125 300
विशेषताएँ
◆ दीर्घायु, 105 ℃,2,000घंटे का आश्वासन दिया
◆ स्लिम टाइप
◆ रोह्स आज्ञाकारी
