स्नैप-इन इलेक्ट्रोलाइटिक कैपेसिटर ▏105 ℃ 3,000HRS ▏CAVB
विशेषताएँ
इसमें एक स्नैप-इन टर्मिनल है जो सीधे पीसीबी को सोल्डर कर सकता है और प्रसंस्करण समय बचाने के लिए फिक्स्चर की आवश्यकता नहीं है.
मध्यम-उच्च वोल्टेज सर्किट वाले इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त. मुद्रित सर्किट बोर्ड टर्मिनल स्नैप-इन प्रकार और लग टर्मिनल प्रकार उपलब्ध है.
3,000 घंटा जीवन
इसमें एक स्नैप-इन टर्मिनल है जो सीधे पीसीबी को सोल्डर कर सकता है और प्रसंस्करण समय बचाने के लिए फिक्स्चर की आवश्यकता नहीं है.
मध्यम-उच्च वोल्टेज सर्किट वाले इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त. मुद्रित सर्किट बोर्ड टर्मिनल स्नैप-इन प्रकार और लग टर्मिनल प्रकार उपलब्ध है.
3,000 घंटा जीवन
विशेष विवरण
| वस्तु | प्रदर्शन | |||||||||||||||||||||||
| संचालन तापमान. श्रेणी | -40डिग्री सेल्सियस ~ +105 डिग्री सेल्सियस | |||||||||||||||||||||||
| कैपेसिटेंस सहनशीलता | ±20% (120Hz पर, 20° C) | |||||||||||||||||||||||
| रिसाव वर्तमान (20°C पर) | I=0.02CV या 1.5mA जो भी छोटा हो (बाद 5 मिनट) कहाँ, सी = एफ में रेटेड कैपेसिटेंस. वी=रेटेड डीसी कार्यशील वोल्टेज. | |||||||||||||||||||||||
| अपव्यय कारक
(120Hz पर टैन, 20° C) |
रेटेड वोल्टेज | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| टैन (अधिकतम) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 डी के लिए = 35 मिमी | ||||||||||||||||||||||||
|
कम तापमान के लक्षण (120Hz पर) |
प्रतिबाधा अनुपात नीचे दी गई तालिका में दिए गए मान से अधिक नहीं होगा. | |||||||||||||||||||||||
| रेटेड वोल्टेज | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| प्रतिबाधा अनुपात | जेड(-25° C) / जेड(+20° C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| जेड(-40° C) / जेड(+20° C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
लोड जीवन परीक्षण |
परीक्षण समय | 3000 घंटे | ||||||||||||||||||||||
| धारिता परिवर्तन | प्रारंभिक मूल्य के ±20% के भीतर | |||||||||||||||||||||||
| अपव्यय कारक | से कम 200% निर्दिष्ट मूल्य का | |||||||||||||||||||||||
| रिसाव वर्तमान | निर्दिष्ट मूल्य के भीतर | |||||||||||||||||||||||
| जब कैपेसिटर को 20 डिग्री सेल्सियस पर बहाल किया जाता है तो उपरोक्त विनिर्देश संतुष्ट होंगे
रेटेड वोल्टेज के लिए लागू किया गया 3000 105°C पर घंटे |
||||||||||||||||||||||||
|
शेल्फ जीवन परीक्षण |
परीक्षण समय | 1000 घंटे | ||||||||||||||||||||||
| धारिता परिवर्तन | प्रारंभिक मूल्य के ±20% के भीतर | |||||||||||||||||||||||
| अपव्यय कारक | से कम 150% निर्दिष्ट मूल्य का | |||||||||||||||||||||||
| रिसाव वर्तमान | निर्दिष्ट मूल्य के भीतर | |||||||||||||||||||||||
| उपरोक्त विनिर्देश तब संतुष्ट होंगे जब कैपेसिटर को एक्सपोज़ करने के बाद 20 डिग्री सेल्सियस पर बहाल किया जाएगा 1000 वोल्टेज लागू किए बिना 105°C पर घंटे. | ||||||||||||||||||||||||
| वर्तमान लहर & आवृत्ति गुणक | डब्ल्यू.वी (वी) फ्रीक (हर्ट्ज) | 50/60 | 120 | 300 | 1के | 10के ऊपर | ||||||||||||||||||
| गुणक | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| वर्तमान लहर & तापमान गुणक | तापमान (° C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| गुणक | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| मानकों | जेआईएस सी की विशेषताओं डब्ल्यू को संतुष्ट करता है 5141 | |||||||||||||||||||||||

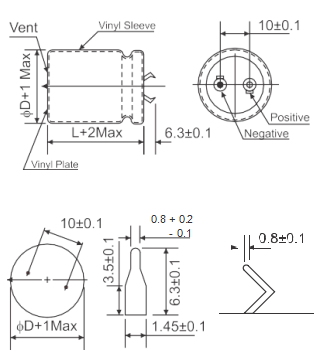

स्नैप-इन टर्मिनल प्रकार
भाग संख्या उदाहरण
विशेषताएँ
◆ इसमें एक स्नैप-इन टर्मिनल है जो सीधे पीसीबी को सोल्डर कर सकता है और प्रसंस्करण समय बचाने के लिए फिक्स्चर की आवश्यकता नहीं है.
◆ मध्यम-उच्च वोल्टेज सर्किट वाले इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त. मुद्रित सर्किट बोर्ड टर्मिनल स्नैप-इन प्रकार और लग टर्मिनल प्रकार उपलब्ध है.
◆ 3,000 घंटा जीवन
