उच्च रिपल इलेक्ट्रोलाइटिक कैपेसिटर ▏5,000hrs ▏cada

विशेषताएँ

लंबा जीवन, 105° C, 5,000 घंटे का आश्वासन
Smallersizewith largepermissibleripplecurrent
स्लिम टाइप

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3863 डाउनलोड )

विशेष विवरण

सामान	प्रदर्शन
ज़िंदगी	पर 105 ° C 5,000 घंटे
संचालन तापमान.	400वी						420 ~450V
	-40 डिग्री सेल्सियस ~ +105 ° C						-25 डिग्री सेल्सियस ~ +105 ° C
कैपेसिटेंस सहनशीलता	+20% (120Hz पर, 20 डिग्री सेल्सियस)
रिसाव वर्तमान (पर 20 ° C)	समय		बाद 5 मिनट
	रिसाव वर्तमान		सीवी < 1,000 मैं = 0.03सीवी + 15(μA)					सीवी > 1,000 मैं = 0.02सीवी+25 ( ए)
	जहां C = μF में रेटेड कैपेसिटेंस. वी = वी में रेटेड डीसी कार्यशील वोल्टेज.
अपव्यय कारक (टैन δ 120 हर्ट्ज़ पर, 20° C)	रेटेड वोल्टेज		400	420	450
	टैन δ (अधिकतम)		0.24	0.24	0.24
कम तापमान के लक्षण (120Hz पर)	प्रतिबाधा अनुपात नीचे दी गई तालिका में दिए गए मान से अधिक नहीं होगा.
	रेटेड वोल्टेज				400	420	450
	मुक़ाबला	जेड (-25° C) / जेड (+20 ° C)			5	6	6
	अनुपात	जेड (-40° C) / जेड (+20° C)			6	—	—
लोड जीवन परीक्षण	परीक्षण समय			5,000 घंटे
	धारिता परिवर्तन			अंदर + 20% प्रारंभिक मूल्य का
	अपव्यय कारक			से कम 200% निर्दिष्ट मूल्य का
	रिसाव वर्तमान			निर्दिष्ट मूल्य के भीतर
	* कैपेसिटर बहाल होने पर उपरोक्त विनिर्देश संतुष्ट होंगे 20 रेटेड वोल्टेज के बाद रेटेड रिपल करंट के साथ डिग्री सेल्सियस लागू किया जाता है 5,000 बजे बजे 105 ° C.
	परीक्षण समय			1,000 घंटे
शेल्फ जीवन परीक्षण	धारिता परिवर्तन			अंदर + 20% प्रारंभिक मूल्य का
	अपव्यय कारक			से कम 200% निर्दिष्ट मूल्य का
	रिसाव वर्तमान			निर्दिष्ट मूल्य के भीतर
	* कैपेसिटर बहाल होने पर उपरोक्त विनिर्देश संतुष्ट होंगे 20 उन्हें उजागर करने के बाद डिग्री सेल्सियस 1,000 बजे बजे 105 वोल्टेज लागू किए बिना डिग्री सेल्सियस. The rated voltage shall be applied to the capacitors before the measurements. (जेआईएस सी का संदर्भ लें 5101-4 4.1).
वर्तमान लहर & आवृत्ति गुणक	फ्रीक. (हर्ट्ज)		60	120	500	1के	10ऊपर
	मल्टीप्लायरों		0.80	1.00	1.25	1.40	1.50
अन्य मानक	जेआईएस सी 5101-4

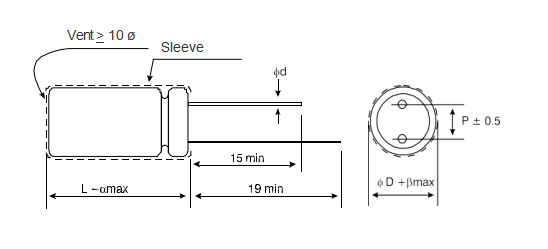

DIMENSIONS इकाई: मिमी

φD	10	12.5	16	18
पी	5.0	5.0	7.5	7.5
φd	0.6		0.8
ए	2.0
आर	0.5

DIMENSIONS & जायज़ तरंग मौजूदा

वी. डीसी	टोपी. (μF)	10एफ			12.5एफ			16एफ			18एफ
		φD x एल	वर्तमान लहर		φD x एल	वर्तमान लहर		φD x एल	वर्तमान लहर		φD x एल	वर्तमान लहर
		φD x एल	120 हर्ट्ज	100के हर्ट्ज	φD x एल	120 हर्ट्ज	100के हर्ट्ज	φD x एल	120 हर्ट्ज	100के हर्ट्ज	φD x एल	120 हर्ट्ज	100के हर्ट्ज
400वी (2जी)	33	10 एक्स 35	320	480
	39	10 एक्स 40	380	570	12.5 एक्स 30	380	570
	47	10 एक्स 45	425	638
	56	10 एक्स 50	490	735	12.5 एक्स 35	475	713
	68				12.5 एक्स 40	550	825	16 एक्स 31.5	530	795
	82				12.5 एक्स 45	615	923	16 एक्स 35.5	605	908
	100				12.5 एक्स 50	690	1,035	16 एक्स 40	740	1,110
	120							16 एक्स 45	795	1,193	18 एक्स 36	730	1,095
	150							16 एक्स 50	865	1,300	18 एक्स 45	910	1,365
420वी (2पी)	33	10 एक्स 40	350	525
	39	10 एक्स 45	390	585	12.5 एक्स 30	380	570
	47	10 एक्स 50	445	668	12.5 एक्स 35	410	615
	56				12.5 एक्स 40	490	735	16 एक्स 31.5	475	713
	68				12.5 एक्स 45	560	840	16 एक्स 35.5	550	825
	82				12.5 एक्स 50	625	938	16 एक्स 40	630	945
	100							16 एक्स 45	750	1,125	18 एक्स 36	675	1,013
	120							16 एक्स 50	865	1,298	18 एक्स 40 18 एक्स 45	810 825	1,238 1,215
	150										18 एक्स 45 18 एक्स 50	950 950	1,425 1,425
450वी (2डब्ल्यू )	33	10 एक्स 45	315	475	12.5 एक्स 30	350	525
	39	10 एक्स 50	360	545	12.5 एक्स 35	400	600
	47				12.5 एक्स 40	425	683	16 एक्स 31.5	455	683
	56				12.5 एक्स 45	500	750	16 एक्स 35.5	560	750
	68				12.5 एक्स 50 12.5 एक्स 50	540 625	810 938	16 एक्स 40 16 एक्स 35.5	590 530	885 795
	82							16 एक्स 45	675	1,013	18 एक्स 36 18 एक्स 32	645 585	968 875
	100							16 एक्स 50	785	1,178	18 एक्स 40 18 एक्स 36	740 685	1,110 1,025
	120										18 एक्स 45 18 एक्स 40	825 790	1,238 1,185
	150										18 एक्स 50	950	1,425

विशेषताएँ
◆दीर्घ जीवन,105° C,5,000घंटे का आश्वासन दिया
◆ बड़े अनुमेय तरंग धारा के साथ छोटा आकार
◆ स्लिम टाइप

◆ रोह्स आज्ञाकारी
